Varför blir DC-kretsskydd kritiskt för kraftsystemens framtid?

Den globala kraftindustrin blir allt mer beroende av likström. Solcellspaneler, lagringssystem för batterienergi, laddningsstationer för elfordon, telekommunikationsutrustning och datacenter innehåller alla viktiga DC-sektioner. När dessa applikationer expanderar flyttas kretsskyddet från en stödjande komponent till en central del av systemsäkerheten. ADC-strömbrytaremåste koppla bort onormal ström snabbt och säkert, vilket begränsar skador på kablar, omvandlare, batterier och ansluten utrustning.

Att avbryta DC skiljer sig tekniskt från att avbryta AC. I en växelströmskrets passerar strömmen naturligt noll många gånger per sekund, vilket hjälper till att släcka en elektrisk ljusbåge. DC har ingen naturlig nollgenomgång, så en båge kan förbli stabil efter att kontakterna separerats. Brytare konstruerade för DC kräver därför lämpliga kontaktstrukturer, bågränna, magnetiska utblåsningsarrangemang, isoleringsavstånd och ledningskonfigurationer. En växelströmsbrytare bör aldrig antas vara lämplig för DC-service bara för att dess strömstyrka verkar tillräcklig.

En tydlig branschtrend är övergången mot högre systemspänningar och större effekttäthet. Högre DC-spänning kan minska strömmen för samma överförda effekt, vilket hjälper till att minska ledarförluster och kabelkrav. Men det gör också isoleringskoordination och ljusbågsavbrott mer krävande. Produktvalet måste ta hänsyn till märkdriftsspänning, märkström, antal poler, kortslutningsbrytningskapacitet, användningsmiljö och tillverkarens specificerade anslutningsmetod. Polaritetskrav är särskilt viktiga för vissa DC-brytarekonstruktioner.

En annan trend är närmare samordning mellan brytare och elektronisk övervakning. Moderna energisystem använder i allt högre grad sensorer, styrenheter och kommunikationsnätverk för att identifiera överhettning, överbelastningar, isoleringsfel och onormala driftsmönster. Mekaniskt skydd förblir viktigt, men det håller på att bli en del av en bredare skyddsarkitektur som kan inkludera säkringar, överspänningsskyddsanordningar, kontaktorer, isolationsövervakningsanordningar och batterihanteringssystem. Selektivitet mellan uppströms och nedströms enheter får också mer uppmärksamhet eftersom en onödig avstängning kan påverka en hel solcellssträng, lagringsställ, laddningsskåp eller industriell process.

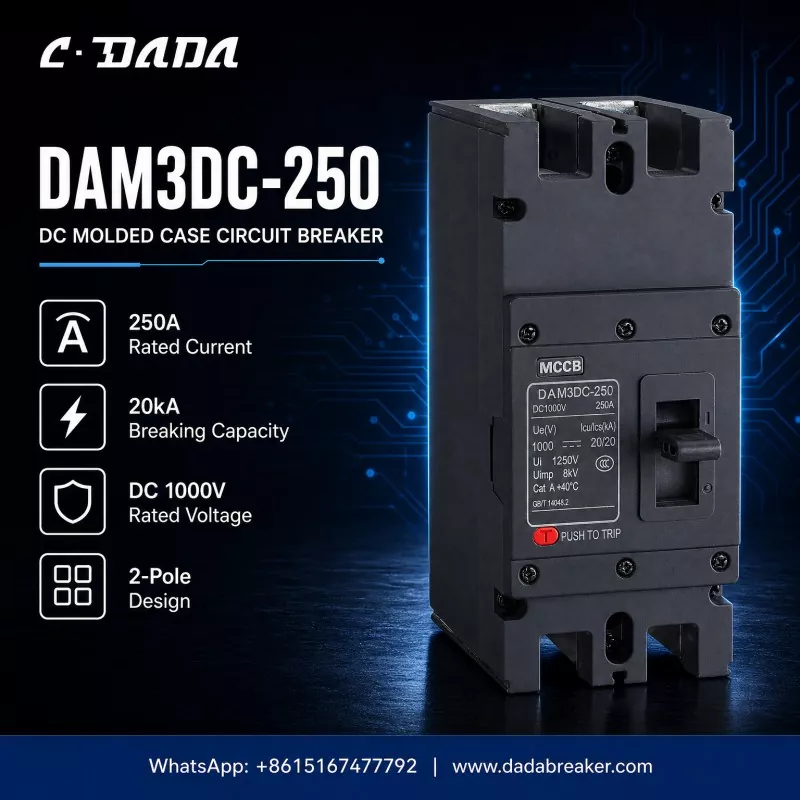

DAM3DC-250 visas avShanghai Dada Electricillustrerar typen av likströmsbrytare i formgjuten hölje som används vid distribution med högre ström. De synliga specifikationerna indikerar en märkström på 250 A, en DC-märkspänning på 1000 V, en brytkapacitet på 20 kA och en tvåpolig design. Dessa värden beskriver dess avsedda elektriska räckvidd; de avgör inte själva lämpligheten för varje installation. Ingenjörer måste fortfarande verifiera den faktiska kortslutningsnivån, ledarens storlek, omgivande temperatur, kapslingsförhållanden, belastningsegenskaper, installationshöjd, tillämpliga standarder och erforderlig skyddskoordination.

För slutanvändare är tydlig märkning och dokumentation lika värdefulla, eftersom korrekta beslut om installation, underhåll och utbyte är beroende av att känna till enhetens verifierade klassificeringar och begränsningar i drift.

Framöver kommer köpare att lägga större tonvikt på applikationsspecifik validering snarare än att välja enheter enbart utifrån nuvarande klassificering. Tillförlitligt DC-skydd beror på korrekt spänningsmatchning, adekvat avbrottsförmåga, korrekt polkonfiguration, kontrollerad installation och periodisk inspektion. När förnybar produktion, lagring och elektrifierad transport fortsätter att utvecklas, kommer förståelsen av dessa grunder att hjälpa systemdesigners att minska riskerna och bygga mer pålitliga DC-nätverk.
