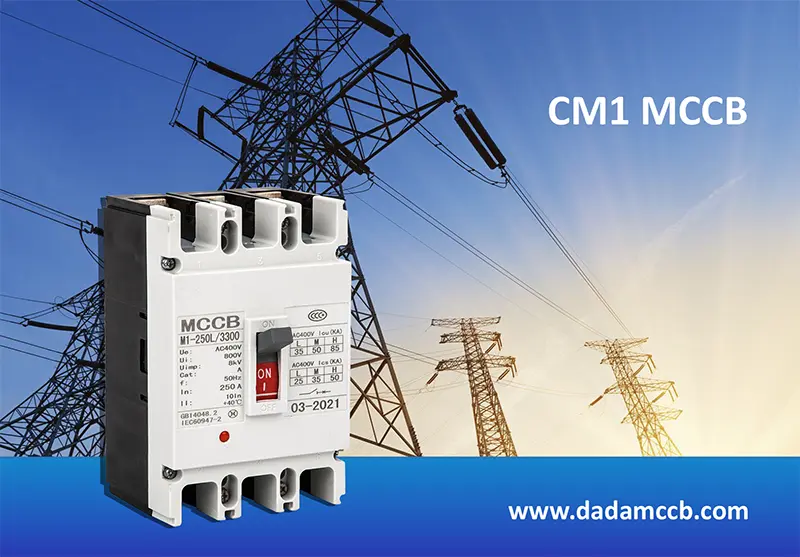

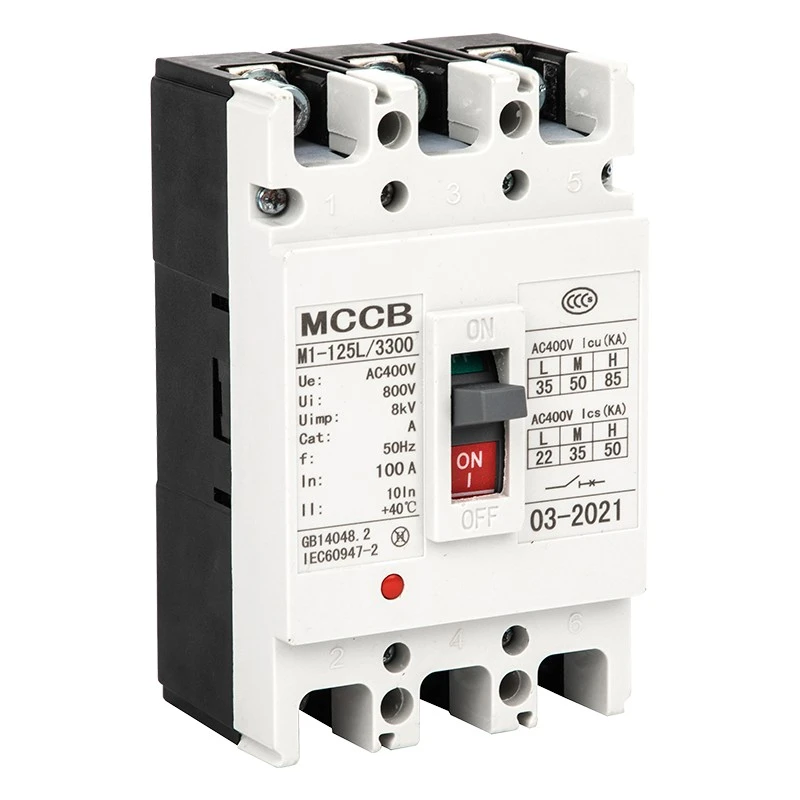

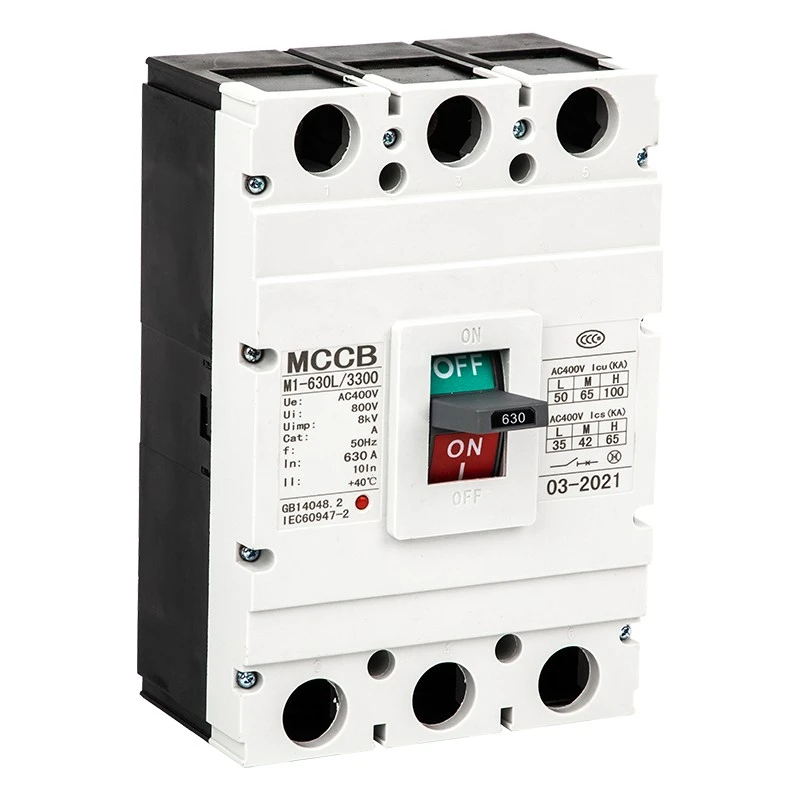

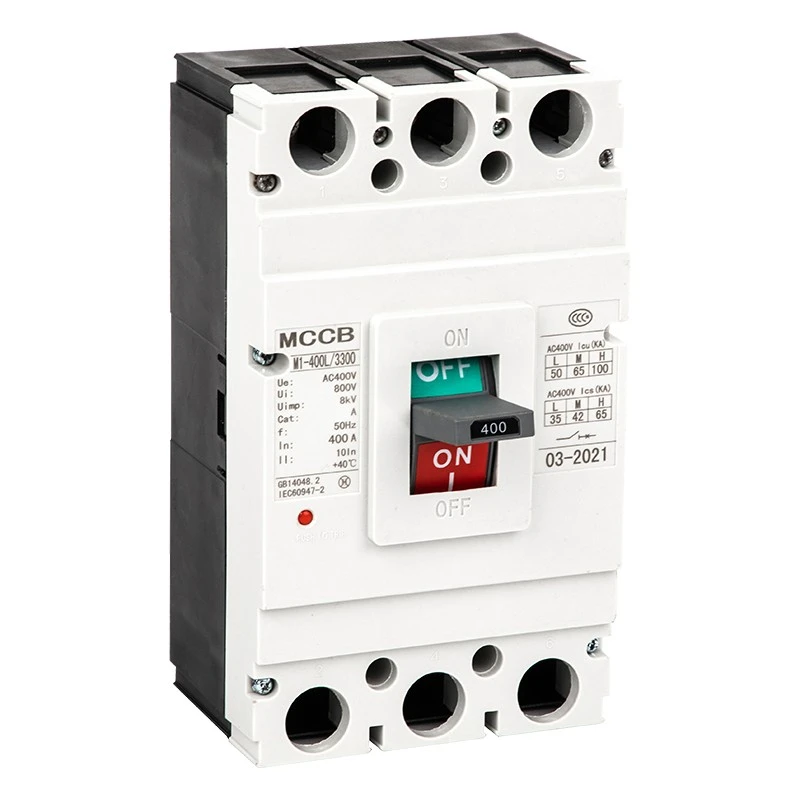

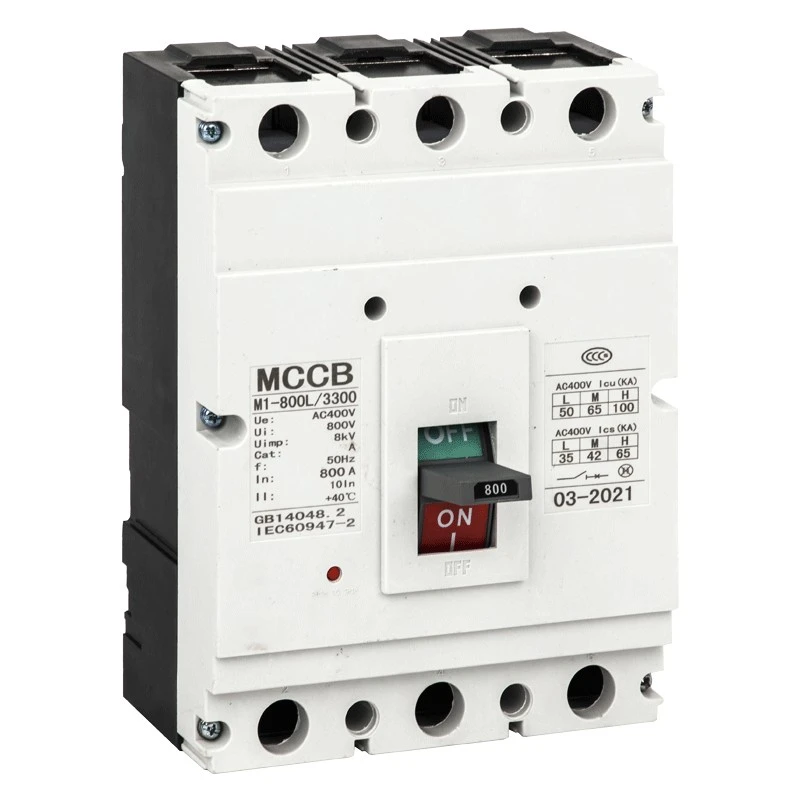

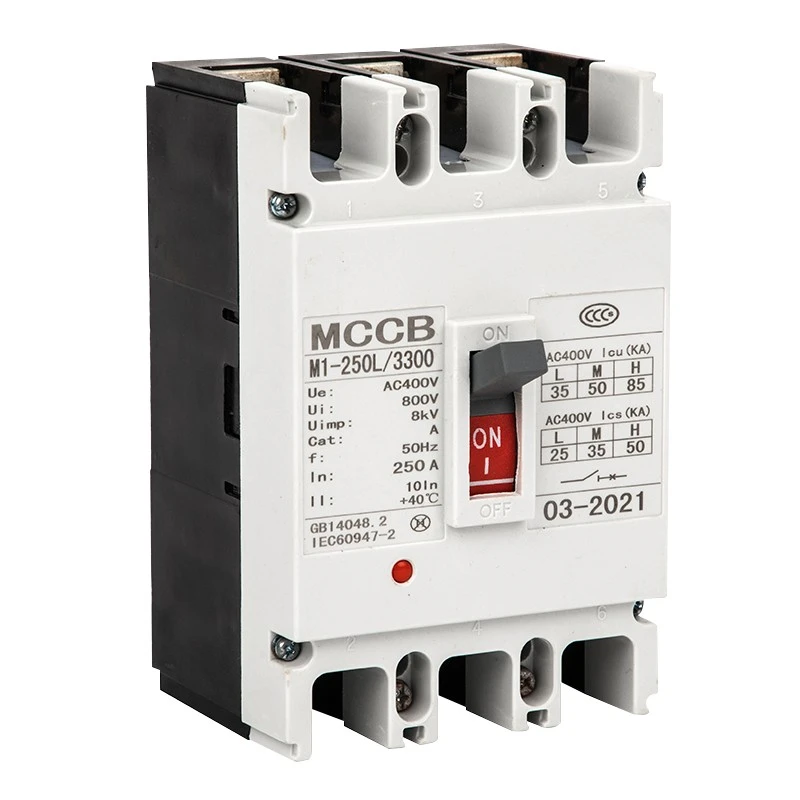

CM1 gjuten hölje effektbrytare

Denna DAM2 (CM1) serie CM1 gjutna kretsbrytare är en högpresterande lågspänningsskyddsenhet tillverkad av Shanghai DADA Electric Co., Ltd., en pålitlig tillverkare och leverantör i Kina. Med nominell isolationsspänning upp till 800V, nominell arbetsspänning 400V/690V och märkström från 63A till 1600A, används den i stor utsträckning för kraftdistribution, kretsskydd, motorstyrning och sällsynt omkoppling.

Denna serie stöder vertikal och horisontell installation, överensstämmer med IEC60947-2-standarden och ger komplett överbelastnings-, kortslutnings- och underspänningsskydd för kraftutrustning.

Produktegenskaper

★ Nominell isolationsspänning: 800V; Arbetsspänning: 400V/690V

★ Strömområde: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Brytförmåga: L standard, M medium, H hög brotttyp

★ Termisk-magnetiska och elektromagnetiska dubbla utlösningslägen

★ Vertikal / horisontell installation, lämplig för isolering

★ Brett omgivningstemperaturområde: -5℃~+40℃

★ Höjd ≤2000m, föroreningsgrad 3

Ansökningar

CDADA CM1 Circuit Breaker för formgjuten hölje används allmänt i industriella och civila kraftdistributionssystem, inklusive fabriker, byggnader, datacenter, kraftverk, infrastruktur, mekanisk utrustning och kraftdistributionsskåp. Den används också för motorskydd, kretsomvandling och säker strömförsörjning inom konstruktion, metallurgi, petrokemisk och andra industrier.

Tekniska parametrar

★ Standarder: IEC60947-2, GB14048.2

★ Frekvens: AC 50Hz/60Hz

★ Stolpe: 1P,2P, 3P, 4P

★ Frisättning: Termisk-magnetisk (dubbel), elektromagnetisk (momentan)

★ Momentan inställning: Distributionstyp 10In±20%; Motortyp 12In±20%

★ Installation: Främre ledningar, bakre ledningar, plug-in typ

★ Drift: Manuell, elektrisk manövermekanism

Disposition & installationsmått

Vår CM1 MCCB tillhandahåller kompletta dimensionsdata för 63A–1600A-modeller, inklusive främre kablar, bakre kablar och plug-in-typ. Olika ramstorlekar (63/100/225/400/630/800/1250/1600) har matchat H, H1, H2 mått för standard skåpinstallation. Manuell och elektrisk manövermekanisms höjd är också standardiserad för enkel montering.

Tillbehör & funktioner

Interna tillbehör

★ Shuntutlösning: 70 %–110 % märkspänning för pålitlig utlösning

★ Underspänningsutlösning: 35 %–70 % spänningsfall för automatiskt skydd

★ Hjälpkontakt & larmkontakt: Signalåterkoppling och fellarm

★ Förbetald mätare dedikerad release: Fördröjd utlösning 0,5–2s

Externa tillbehör

★ Manuell manövreringsmekanism

★ Elektrisk (motor) manövermekanism

★ Fasavskiljare, monteringsskruvar, samlingsskenor

Kvalitetskontrollflöde

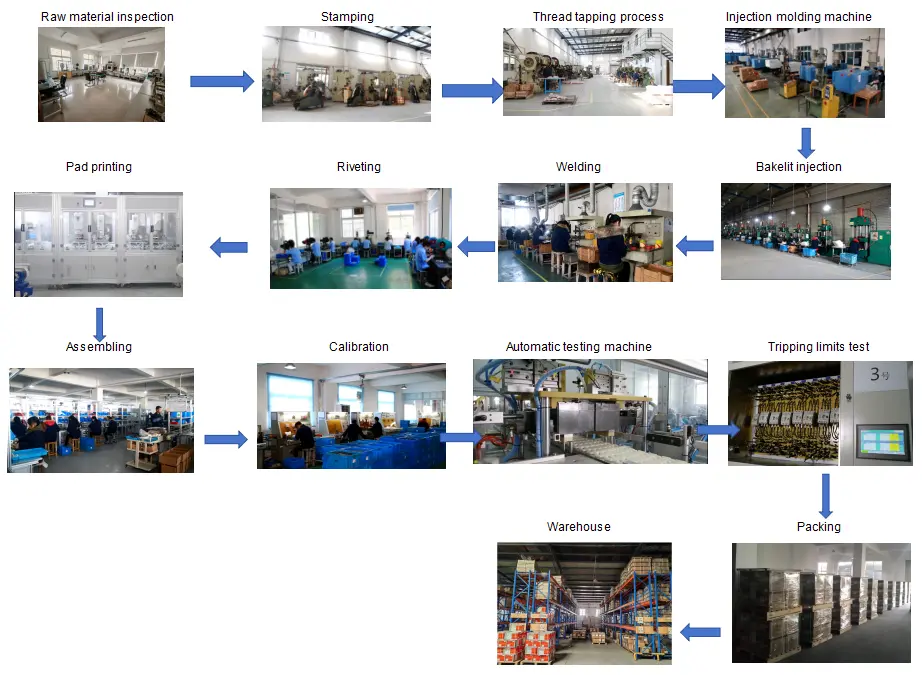

Råvaruinspektion → Produktionsbearbetning → Monteringslinje → Tripkarakteristisk test → Temperaturstegringstest → Kortslutningstest → Åldringstest → Utseende & dimensionskontroll → Förpackning → Slutkontroll före leverans

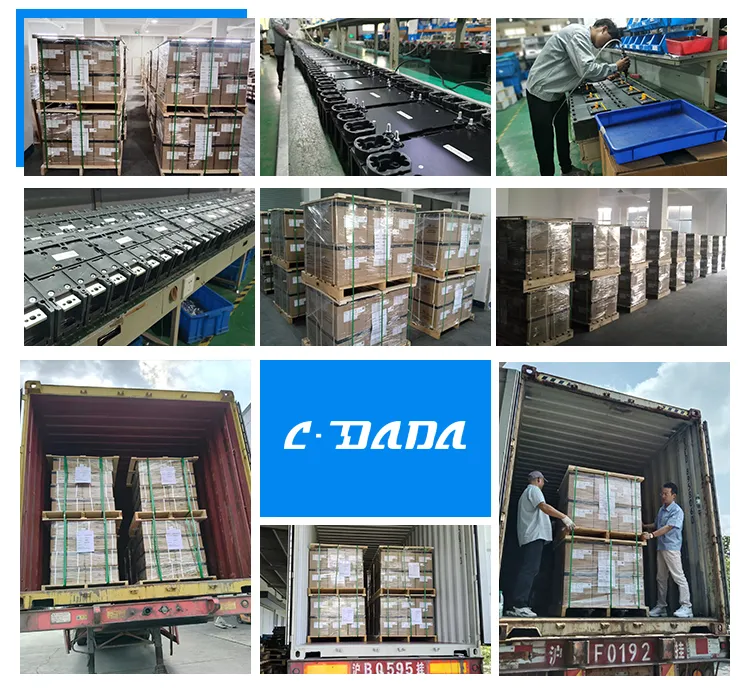

Förpackning & Frakt

★ Standard exportkartong + träpall för säker transport

★ Etikett: modell, ström, pol, kvantitet, certifikat

★ Lämplig för sjö-, luft- och landlogistik

Certifieringar

IEC60947-2, GB14048.2, CE, CB, ROHS och andra internationella godkännanden.

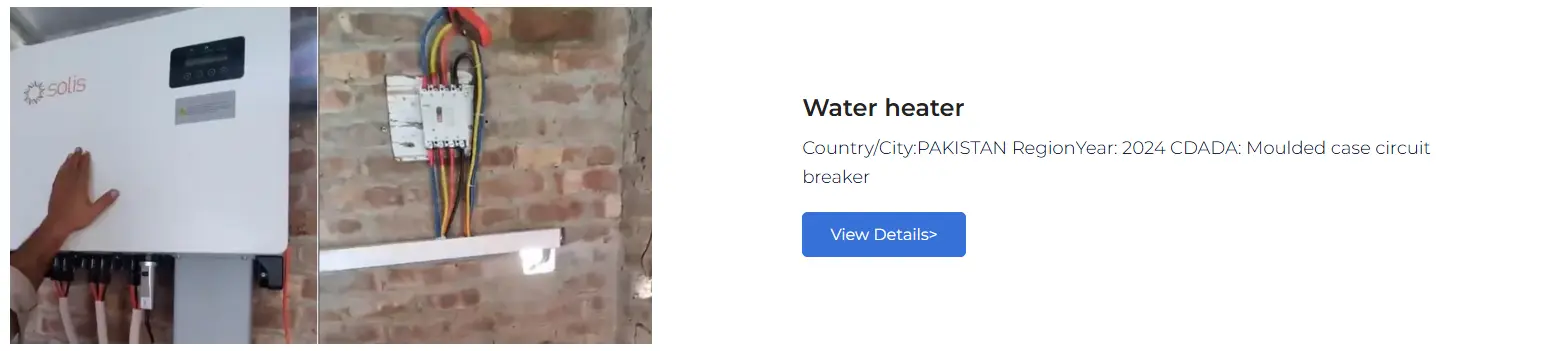

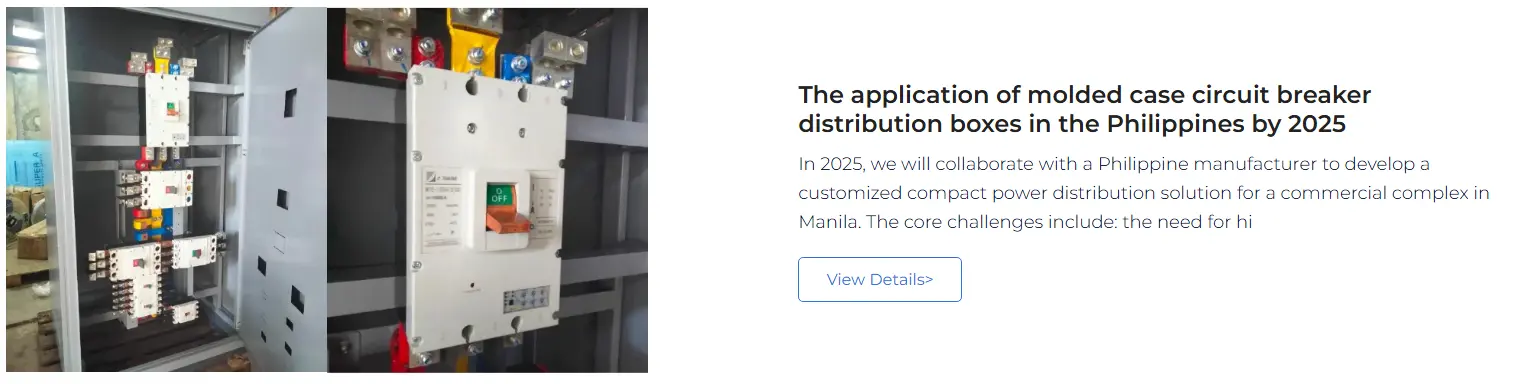

Kundsamarbetesfall

CDADA DAM2-serien MCCB har levererats till globala kunder, inklusive kraftdistributionssystemintegratörer, industriutrustningstillverkare, ställverksfabriker, byggentreprenörer och OEM-märken i Europa, Sydostasien, Mellanöstern, Afrika och Sydamerika. Vi tillhandahåller stabil bulkförsörjning och skräddarsydda lösningar för långsiktiga partners.
