Varför är dvärgbrytare DPN 6KA betydelse för modernt elektriskt skydd?

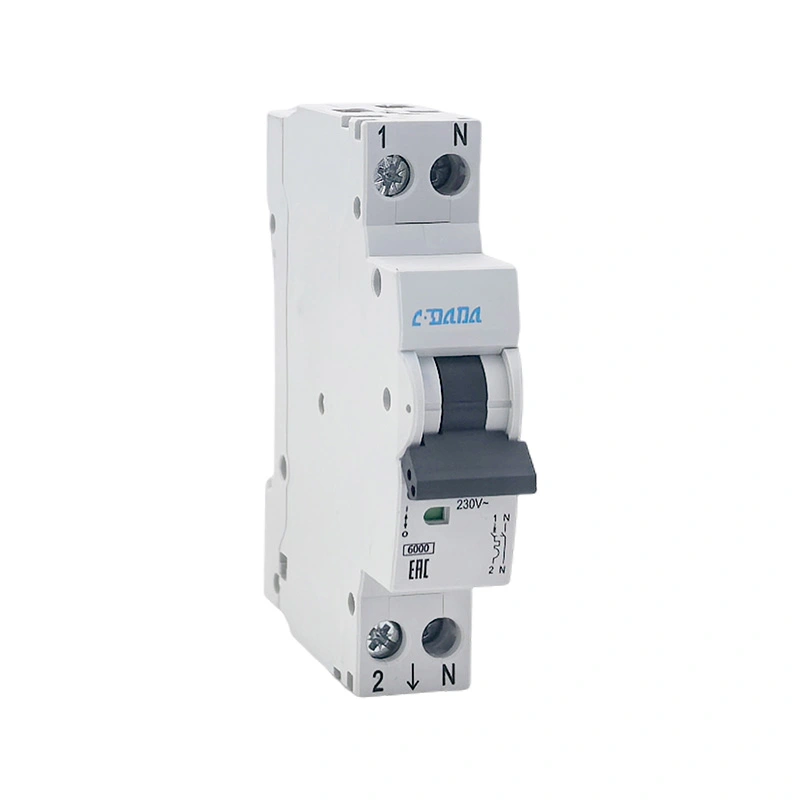

A Dvärgbrytare DPN 6KAär designad för att ge ett pålitligt skydd mot överbelastning och kortslutning samtidigt som kompakta dimensioner kombineras med praktisk installation. DPN-konfigurationen är vanligen associerad med ett 1P+N-arrangemang, medan 6KA hänvisar till en 6 kA nominell kortslutningsbrytningskapacitet under tillämpliga standarder och specificerade testförhållanden. Den här guiden förklarar vad dvärgbrytare DPN 6KA betyder, hur den fungerar, varför dess brytkapacitet spelar roll, var den kan användas, hur man väljer och installerar den korrekt och vad köpare bör tänka på när de köper kretsskyddsutrustning.

Vad betyder dvärgbrytare DPN 6KA?

En miniatyrkretsbrytare, vanligtvis förkortad som MCB, är en automatisk skyddsbrytare som används för att avbryta elektrisk ström när onormala förhållanden inträffar. Till skillnad från en konventionell säkring som normalt behöver bytas ut efter drift, kan en MCB i allmänhet återställas efter att felet har undersökts och kretsen anses vara säker.

TermenDPNanvänds vanligtvis för att beskriva en kompakt1P+N-konfiguration, där enheten har skydd på fasledaren samtidigt som den växlar nollledaren. Det exakta interna arrangemanget och om nollan är skyddad eller endast kopplad beror på den specifika produktdesignen. Köpare bör därför kontrollera tillverkarens tekniska dokumentation istället för att enbart tolka förkortningen.

De6KAmärkning, normalt skrivs som6 kA, indikerar en nominell kortslutningsbrytningskapacitet på 6 kA under relevant standard, testförhållanden, spänning och produktspecifikation. Rent praktiskt indikerar det nivån av potentiell kortslutningsström som brytaren är konstruerad för att bryta säkert under dess specificerade förhållanden.

Denna kombination av kompakt konfiguration och definierad kortslutningsavbrottskapacitet gör miniatyrkretsbrytaren DPN 6KA användbar för många lågspänningsdistributionsapplikationer där panelutrymme och pålitligt kretsskydd båda är viktiga.

Hur fungerar en DPN 6KA effektbrytare?

En typisk dvärgbrytare använder termiska och magnetiska skyddsprinciper. Den termiska mekanismen reagerar på ihållande överström, medan den magnetiska mekanismen är avsedd att reagera snabbt på högströmsfel som kortslutningar.

• Överbelastningsskydd:När strömmen förblir över kretsens normala driftsnivå under en tillräcklig period kan den termiska mekanismen få brytaren att lösa ut.
• Kortslutningsskydd:En hög felström kan aktivera den magnetiska utlösningsmekanismen, vilket gör att kretsen kan avbrytas snabbt.
• Manuell omkoppling:Manöverhandtaget gör att kretsen kan slås på eller av under normal drift när produkten är designad för den funktionen.
• Felisolering:I ett DPN-arrangemang kan fas- och nollledarna kopplas bort enligt enhetens specificerade kopplingsdesign.
• Kompakt distribution:Den smala formfaktorn kan hjälpa elpaneler att rymma fler kretsar inom begränsat DIN-skenas utrymme.

Syftet med brytaren är inte bara att stoppa elektriciteten. Den måste bryta onormal ström inom de förhållanden som den har konstruerats för samtidigt som den förblir tillförlitlig under normal drift. Korrekt samordning med uppströms och nedströms skyddsanordningar är därför viktigt.

Av denna anledning kan det skapa problem att välja en brytare endast baserat på dess fysiska storlek eller nominella ström. Den fullständiga elektriska specifikationen bör alltid granskas före installation.

Varför är 6KA-brytkapaciteten viktig?

Brytförmåga är en av de viktigaste specifikationerna att förstå när man köper en dvärgbrytare. En 6 kA-klassning betyder att brytaren har en nominell kortslutningskapacitet på6 000 ampereunder de angivna testförhållandena.

Detta gör detinteinnebär att brytaren kontinuerligt ska bära 6 000 A. Brytarens märkström är en separat specifikation. Till exempel kan en brytare ha en märkström som är lämplig för en belysnings- eller uttagskrets samtidigt som den har en 6 kA kortslutningsbrytningskapacitet.

För en ny installation bör den potentiella kortslutningsströmmen vid installationsplatsen bedömas av en kvalificerad elektriker. Den valda brytaren bör ha tillräcklig brytkapacitet för installationen och uppfylla tillämpliga lokala krav.

Vilka är de huvudsakliga fördelarna?

En korrekt specificerad DPN 6KA dvärgbrytare kan hantera flera vanliga utmaningar i kompakta eldistributionssystem.

En annan praktisk fördel är enklare kretsorganisation. Istället för att tillåta en enda skyddsanordning att tjäna för många belastningar, kan en korrekt planerad distributionscentral dela upp elektriska belastningar i individuella kretsar. Detta gör felsökningen lättare och kan hjälpa till att begränsa effekten av ett fel på den berörda kretsen.

Var används det ofta?

DPN 6KA-brytare kan övervägas för ett brett utbud av lågspänningsdistributionstillämpningar, förutsatt att deras elektriska klassificeringar och certifieringskrav matchar installationen.

• Bostadsfördelningstavlor
• Elsystem för lägenheter och hus
• Belysningskretsar
• Uttag och allmänna kretsar
• Små kommersiella byggnader
• Kontor och butiker
• Kontrollpaneler och utrustningsdistributionskretsar
• Lätt industriella elinstallationer
• Hjälpkretsar i elskåp

De kan vara särskilt användbara i kompakt distributionsutrustning där installatören behöver balansera kretsskydd med tillgängligt monteringsutrymme. Appliceringslämplighet bör dock aldrig bestämmas enbart utifrån produktnamnet.

Belastningstyp, ledarstorlek, installationsmetod, omgivningstemperatur, felnivå, spänningssystem, jordningsarrangemang och lokala elektriska föreskrifter måste alla beaktas innan en specifik modell väljs.

Vad bör köpare kontrollera före urval?

Ett av de största köpmisstagen är att välja en brytare baserat endast på dess märkström eller 6 kA-märkningen. En mer fullständig genomgång av specifikationen kan minska kompatibilitetsproblem, installationsförseningar och onödiga utbyteskostnader.

1. Märkström:Välj enligt kretsdesign och förväntad belastning snarare än att bara välja den största tillgängliga klassificeringen.
2. Märkspänning:Kontrollera att brytaren är lämplig för det elektriska systemets spänning och frekvens.
3. Polkonfiguration:Kontrollera om det erforderliga arrangemanget är 1P+N och förstå vilka ledare som är skyddade och kopplade.
4. Brytkapacitet:Bekräfta att värdet på 6 kA är tillräckligt för den potentiella felströmmen vid installationspunkten.
5. Tripkurva:Kontrollera den erforderliga utlösningskarakteristiken baserat på belastningen och inkörningsbeteendet.
6. Standarder och certifiering:Begär relevanta testrapporter, deklarationer och certifieringsdokument som är tillämpliga på målmarknaden.
7. Terminalkompatibilitet:Kontrollera ledarstorlekar, terminalkonstruktion, åtdragningskrav och anslutningstillgänglighet.
8. DIN-skena kompatibilitet:Bekräfta att de fysiska måtten passar den avsedda distributionskåpan.
9. Driftmiljö:Tänk på temperatur, luftfuktighet, höjd över havet, damm, vibrationer och andra miljöförhållanden.
10. Leverantörskonsistens:För projekt som kräver upprepade beställningar, verifiera produktionskapacitet och kvalitetskontrollprocedurer.

För distributörer är en annan viktig faktor produktkonsistens. En brytare som uppfyller specifikationen i en försändelse men varierar avsevärt i senare partier kan skapa lager- och projektrisker. Köpare bör därför diskutera kvalitetskontrollprocedurer, inspektionsstandarder, förpackning, märkning och krav på upprepad beställning med leverantören i förväg.

Vad bör man tänka på vid installationen?

Elektrisk installation ska utföras av en kvalificerad fackman och enligt tillverkarens instruktioner och tillämpliga elföreskrifter. Även en korrekt specificerad DPN 6KA-brytare kan fungera dåligt om den är felaktigt installerad.

• Gör installationen strömlös innan arbete på distributionsutrustning.
• Bekräfta kretsspänningen och ledningsarrangemanget före anslutning.
• Installera brytaren säkert på lämplig DIN-skena eller monteringssystem.
• Använd ledare inom tillverkarens specificerade storleksintervall.
• Applicera det specificerade åtdragningsmomentet för terminalen.
• Håll ledardragningen snygg och undvik onödig mekanisk påfrestning på plintarna.
• Verifiera fas- och nollanslutningar enligt produktens kopplingsschema.
• Kontrollera att höljet ger tillräckligt med avstånd, ventilation och skydd.
• Utför lämpliga elektriska tester innan strömförsörjning av den färdiga kretsen.

Terminalanslutning förtjänar särskild uppmärksamhet. En lös elektrisk anslutning kan skapa motstånd och värme, medan en felaktigt förberedd ledare kan äventyra anslutningens mekaniska stabilitet. Installationen bör därför följa tillverkarens specificerade ledarförberedelse och vridmomentkrav.

Använd aldrig en brytare som ersättning för korrekt kretsdesign. Skyddsanordningar fungerar som en del av ett komplett elektriskt system som inkluderar ledare, belastningar, uppströmsskydd, jordning och andra säkerhetskomponenter.

Hur jämför DPN 6KA med konventionella MCB-konfigurationer?

Jämförelsen betyder inte att en konfiguration är universellt bättre. Lämplig konstruktion beror på det elektriska systemet, lokala föreskrifter, tillgängligt panelutrymme, erforderligt isoleringsarrangemang och samordning med annan skyddsutrustning.

Hur kan prestanda bibehållas?

Dvärgbrytare kräver i allmänhet begränsat rutinunderhåll, men det omgivande elsystemet bör fortfarande inspekteras regelbundet. Frekventa oförklarade snubblar bör aldrig ignoreras.

• Inspektera terminalerna för tecken på överhettning, missfärgning eller skada.
• Kontrollera om det finns lösa anslutningar under planerat elektriskt underhåll.
• Håll distributionshöljet rent och fritt från alltför mycket damm eller fukt.
• Övervaka upprepade resor och undersök den bakomliggande orsaken.
• Byt ut brytare som visar mekanisk skada eller onormalt driftbeteende.
• Återställ inte en brytare upprepade gånger utan att identifiera varför den löste ut.

En brytare som löser ut upprepade gånger kan indikera överbelastning, kortslutning, isoleringsproblem, utrustningsfel, felaktigt val av brytare eller annat problem inom installationen. Kvalificerad personal bör diagnostisera problemet innan kretsen återställs till normal drift.

Det är också användbart för att upprätthålla korrekt panelmärkning. Tydlig identifiering av kretsar kan effektivisera framtida inspektion och underhåll, särskilt i kommersiella byggnader och större elskåp.

Vad kan du förvänta dig av en pålitlig tillverkare?

När du skaffar DPN 6KA-dvärgbrytare för grossistdistribution, elprojekt, OEM-applikationer eller panelmontering är produktkvaliteten bara en del av inköpsbeslutet. Konsekvent dokumentation, produktionskontroll, kommunikation och eftermarknadsstöd kan också ha en viktig inverkan på projektets framgång.

Shanghai DaDa Electric Co., Ltd.är en potentiell leverantörskälla för kunder som söker elektriska skyddsprodukter och relaterade strömbrytarlösningar. Vid utvärdering av en tillverkare bör köpare begära produktdatablad och tillämplig överensstämmelsedokumentation, förtydliga den exakta modellkonfigurationen och bekräfta produktions- och inspektionskrav innan de gör en bulkorder.

För importörer och distributörer är kommunikation särskilt viktig. Innan du bekräftar ett köp är det användbart att fastställa exakt produktmodell, elektriska specifikationer, kvantitet, förpackningsmetod, märkning, leveranskrav, inspektionsförfarande och dokumentation. Detta hjälper till att minska missförstånd mellan köparen, tillverkaren och slutkunden.

Vanliga frågor

1. Vad betyder 6KA på en dvärgbrytare?

6KA, mer vanligt skrivet som 6 kA, indikerar en nominell kortslutningsbrytningskapacitet på 6 000 ampere under specificerade testförhållanden. Det är inte brytarens normala driftström.

2. Vad betyder DPN i en strömbrytare?

DPN associeras vanligtvis med en 1P+N-konfiguration. De exakta skydds- och omkopplingsfunktionerna beror på tillverkarens design, så produktdatabladet bör kontrolleras före installation.

3. Är en 6 kA brytare lämplig för varje elinstallation?

Nej. Brytkapaciteten måste vara lämplig för den potentiella kortslutningsströmmen på installationsplatsen. Märkspänning, ström, utlösningskarakteristik, installationsförhållanden och tillämpliga bestämmelser måste också beaktas.

4. Betyder 6 kA att brytaren kan bära 6 000 A kontinuerligt?

Nej. Värdet på 6 kA avser kortslutningsavbrottsförmåga, inte kontinuerlig strömförande kapacitet. Märkströmmen är en separat specifikation.

5. Kan en DPN 6KA-brytare användas i bostadsfördelningstavlor?

Det kan vara lämpligt för vissa bostadsapplikationer när produktens elektriska märkvärden, konfiguration, dimensioner, certifiering och installationskrav matchar kretsen och lokala föreskrifter.

6. Vilken information ska jag lämna när jag begär en offert?

Ange erforderlig märkström, märkspänning, polkonfiguration, utlösningskarakteristik, brytkapacitet, kvantitet, målmarknad, tillämpliga standarder, förpackningskrav och eventuella OEM- eller märkningskrav. Detta hjälper leverantören att utvärdera kravet mer effektivt.

7. Varför löser en dvärgbrytare ut upprepade gånger?

Upprepad utlösning kan bero på överbelastning, kortslutning, felaktig utrustning, ledningsproblem, olämpligt val av brytare eller andra elektriska fel. Orsaken bör identifieras av kvalificerad personal snarare än att upprepade gånger återställa brytaren.

8. Är DPN detsamma som en tvåpolig brytare?

Inte nödvändigtvis. Även om en DPN-enhet kan involvera fas- och neutralomkoppling, kan dess interna skydd och omkopplingsarrangemang skilja sig från en konventionell tvåpolig skyddsanordning. Kontrollera alltid tillverkarens kopplingsschema och tekniska specifikationer.

9. Vad är skillnaden mellan märkström och brytförmåga?

Märkström avser den ström som brytaren är konstruerad för att bära under normal drift under specificerade förhållanden. Brytförmåga hänför sig till dess förmåga att säkert bryta en specificerad kortslutningsström.

10. Vilken är den viktigaste specifikationen vid beställning av en DPN 6KA brytare?

Det finns ingen enskild specifikation som gäller för varje installation. Märkström, spänning, polkonfiguration, utlösningskarakteristik, brytkapacitet, tillämpliga standarder, fysiska dimensioner och installationsförhållanden bör kontrolleras tillsammans.
