CDADAär en professionell tillverkare och leverantör av kretsbrytare i formgjuten hölje. Denna produktserie utgör ett av våra kärnerbjudanden, uppbackad av 40 års erfarenhet som går tillbaka till vår start. Med ett omfattande utbud av modeller som överensstämmer med många standarder, kan globala köpare välja våra produkter med full tillförsikt.
Vad är en kretsbrytare i formgjuten hölje?
A Circuit Breaker (MCCB)är en kompakt, sluten lågspänningsskyddsanordning utformad för att skydda elektriska distributionssystem mot överbelastning, kortslutning och jordfel. Inkapslad i enhölje av härdplastMCCB arbetar med märkspänningar upp till690V AC (50/60Hz)med nuvarande betyg från10A till 2000A, som fungerar som skyddsanordning för arbetshästen i industriella, kommersiella och infrastrukturtillämpningar.
Den definierande egenskapen hos MCCB ligger i derasgjuten höljekonstruktion—en hölje av höghållfast härdplast som ger klass II-isolering (dubbel isolering) mellan spänningsförande interna komponenter och det externa driftgränssnittet. Denna design säkerställer förarens säkerhet samtidigt som kompakta dimensioner och hög brottkapacitet upp till100kA vid 380/415V.
Till skillnad frånLuftkretsbrytare (ACB), MCCB-funktionfasta, icke-underhållbara mönster(i de flesta fall) med förseglade interna mekanismer, som erbjuder kostnadseffektivt skydd för sekundära distributionskretsar där regelbundet underhållsåtkomst inte krävs.
MCCB produktkategorier och konfigurationer
| Klassificering | Typ | Nuvarande räckvidd | Nyckelegenskaper |
| Trip Unit-teknik | Termisk-magnetisk | 10A – 800A | Bimetallisk överbelastning + magnetisk kortslutning, fasta/justerbara inställningar, ekonomiskt |
| Elektronisk LSIG | 100A – 2000A | Mikroprocessorbaserade, justerbara kurvor, kommunikationsanpassat, exakt skydd | |
| Installationsmetod | Fast | 10A – 2000A | Direkt skenanslutning, fast installation, lägsta kostnad |
| Plug-in | 100A – 1600A | Basmonterad kropp, utdragbar för underhåll, minskad stilleståndstid | |
| Uttagbar | 250A – 2000A | Utdragningsmekanism, full isoleringsförmåga, säkerhetsluckor | |
| Polkonfiguration | 2-polig | 10A – 800A | Enfassystem, DC-applikationer |
| 3-polig | 10A – 2000A | Standard trefas industriella applikationer | |
| 4-polig | 16A – 2000A | Trefas med neutralt skydd, justerbara neutrallägen (50-100%) | |
| Brytkapacitet | Standard (S1) | 16kA – 50kA | Allmän distribution, nätverk med låg felnivå |
| Hög (H1) | 65kA – 85kA | Industriella elnät, motorstyrningscentraler | |
| Ultrahög (H2/H3) | 100kA – 200kA | Kraftproduktion, tung industri, infrastruktur | |
| Selektivitetskategori | Kategori A | ≤400A | Ingen avsiktlig korttidsfördröjning, omedelbar resa |
| Kategori B | ≥400A | Korttidsmotstånd (Icw), selektiv koordination med fördröjning |
Ramstorleksarkitektur:
Kompakt ram: 10A – 160A (Panelboard montering, DIN-skena kompatibel)
Medium ram: 160A – 630A (Motorskydd, fördelningstavlor)
Stor ram: 630A – 1600A (Huvuddistribution, skensystem)
Maxi ram: 1600A – 2000A (Infrastruktur, kraftgenerering)
Kärnfunktioner och skyddsfunktioner
Grundläggande skyddsfunktioner
| Fungera | Mekanism | Tekniska parametrar |
| Överbelastningsskydd (L) | Termisk expansion av bimetallband | 0,7 – 1,0 × I inställning, omvänd tidskurva, 40°C referensomgivningstemperatur |
| Kortslutning momentant (I) | Elektromagnetisk solenoidkolv | Fast: 5-10 × In, Justerbar: 2-15 × In, <20ms drift |
| Kortslutningsfördröjning (S) | Elektronisk tidskrets | 0,1 s – 0,5 s fördröjning, 2-10 × I inställning, selektiv koordination |
| Jordfel (G) | Vektorsummaströmavkänning | 20-100 % av In, 0,1s-1,0s fördröjning, kärnbalans eller restmetod |
| Strömbegränsning | Höghastighets repulsionskontaktsystem | <10ms öppningstid (≤630A), <15ms (≤1600A), reducerad energireduktion |
| Underspänningsutlösning | Spänningsavkännande spole | 35-70% Un tripping, 0,1s-3s justerbar fördröjning |
Avancerade elektroniska trippenhetsfunktioner
Moderna mikroprocessorbaserade utgåvor ger:
Sann RMS-avkänning: Noggrann mätning av förvrängda vågformer
Zonselektiv förregling (ZSI): Bus-tie och inkommande enhet koordinering
Kommunikationsprotokoll: Modbus, Profibus, Ethernet/IP, BACnet-integration
Övervakning av strömkvalitet: Spänning, ström, effektfaktor, övertoner, energimätning
Förutsägande underhåll: Kontaktslitageindikering, drifträknare, temperaturövervakning
Applikationsmiljöer och användningsfall
| Industrisektorn | Specifik applikation | Typiska specifikationer |
| Kommersiella byggnader | Huvudfördelningstavlor, panelskivor, hyresgästmätning | 125A-800A, termisk-magnetisk, plug-in, 25-65kA Icu |
| Datacenter | UPS-distribution, PDU-skydd, skenuttag | 250A-1600A, elektronisk LSIG, 100kA+ Icu, kommunikationsaktiverad |
| Tillverkningsanläggningar | Motorstyrningscentraler, verktygsmaskiner, svetsutrustning | 63A-630A, motorskyddskurvor, strömbegränsning, 65kA Icu |
| Olja & Gas | Borriggar, raffinaderier, offshoreplattformar | 400A-1600A, tropisk (T2), korrosionsbeständig, 85kA Icu |
| Förnybar energi | Solcellskombinationsboxar, vindkraftverksställverk, batteriförvaring | 250A-1250A, 1000V DC-kapabel, utökat temperaturområde (-25°C till +70°C) |
| Infrastruktur | Metro dragkraft, flygplatsbagagesystem, vattenrening | 800A-2000A, utdragbar, hög mekanisk uthållighet (10 000+ cykler) |
| Sjukvård | Sjukhushuvuddistribution, medicinsk bildutrustning, nödkraft | 400A-1600A, 4-poligt med neutralt skydd, överföringskompatibilitet med två källor |
Tillverkningsprocess och produktionsarbetsflöde
Precision Manufacturing Sequence
Råmaterial IQC → Termohärdande plastgjutning → Tillverkning av kontaktsystem → Bågschaktmontering → Mekanismintegration → Trippenhetsinstallation → Primär montering → Kalibrering och testning → Slutlig QC → Förpackning
Kritiska tillverkningsstadier
| Etapp | Processdetaljer | Kvalitetskontrollpunkter |
| Termohärdande plastlister | BMC (Bulk Moulding Compound) formsprutning vid 150-180°C, 1500-3000 bar tryck, 60-120s härdningstid | Dimensionstolerans ±0,1 mm, ytfinish Ra 1,6, spårningsindex >600V, UL 94 V-0 brännbarhet |
| Kontakta Systemtillverkning | Silverpläterade kopparkontakter (AgNi 90/10 eller AgCdO), CNC-bearbetade kontaktarmar, lödning i kväveatmosfär | Silvertjocklek 8-12μm (XRF-verifierad), kontaktresistans <100μΩ, hårdhet HV 100-150 |
| Arc Chute Construction | Klyvplåtar av stål (ferromagnetiska), keramiska båggaller, avjoniseringskammare, optimerad båglöpargeometri | Magnetisk flödestäthetsverifiering, dielektrisk hållfasthet 2,5 kV, dimensionell konsistens ±0,05 mm |
| Driftsmekanismenhet | Laddningssystem av fjäderstål, snabbtillverknings-/snabbbrytningsmekanismer, snubbelfri överstyrning, energilagringsfjädrar | Vridmomentkonsistens ±5 %, mekanisk uthållighet 10 000 cykler, utlösningskraft 5-15N |
| Integrering av trippenhet | Termisk bimetallkalibrering (Inconel/koppar), magnetisk spolelindning, elektronisk PCB-montering, programmering av firmware | Verifiering av tid-strömkurva, ±10 % strömnoggrannhet, ±20 % tidsnoggrannhet vid 2×In |
| Slutförsamling | Modulär konstruktion, vridmomentmarkering, tätning av justeringslock, integrering av handtagsmekanism | Dielektrisk tålamod 3kV/1min, isolationsresistans >100MΩ, verifiering av kontaktuppriktning |
Primära råvaror och komponentspecifikationer
| Komponent | Materialspecifikation | Leverantörsstandarder | Nyckelegenskaper |
| Gjuten hölje | BMC (Bulk Moulding Compound) DMC-2 eller SMC glasfiberförstärkt polyester | IEC 60664-1, UL 94 V-0 | Spårningsindex >600V, värmebeständighet 180°C, dielektrisk styrka >15kV/mm |
| Huvudkontakter | Elektrolytisk koppar (Cu-ETP) C11000 + Silvernickelplätering (AgNi 90/10) | ASTM B152, IEC 60368 | Konduktivitet ≥100 % IACS, bågeerosionsbeständighet, oxidationsstabilitet |
| Ljusbågskontakter | Silver-volframkarbid (AgWC 70/30) eller koppar-volfram (CuW 80/20) | ASTM B702 | Hög bågerosionsbeständighet, låg svetstendens, kontaktresistans <200μΩ |
| Kontakta Springs | Berylliumkoppar (CuBe2 C17200) eller rostfritt stål 301 | ASTM B196, ASTM A240 | Utmattningslivslängd >20 000 cykler, konstant kontakttryck 8-12N/mm² |
| Arc Splitter Plattor | Kallvalsat stål SPCC-SD med keramisk beläggning | JIS G 3141 | Magnetisk permeabilitet >2000, värmebeständighet >1000°C, bågsläckningseffektivitet |
| Driftsfjädrar | Oljehärdat kolstål SWOSC-V eller 17-7PH rostfritt stål | JIS G 3560 | Draghållfasthet 1800-2000MPa, avslappningsmotstånd <5% vid 20 år |
| Bimetalliska element | Inconel/kopparkomposit (ASTM TM2) eller passiverat stål/mässing | ASTM B388 | Nedböjningsgrad 0,15-0,25 mm/°C, stabilitet ±3 % över 20 år |
| Elektroniska komponenter | Industriella kretskort, Hall-effektsensorer, ARM Cortex-processorer | IEC 60721-3-3, IEC 61000 | Drifttemperatur -25°C till +70°C, EMC-immunitetsnivå 3 |
| Terminaler | T2 koppar (C11000) med tenn eller nickelplätering | ASTM B187 | Strömtäthet 1,2-1,5 A/mm², vridmoment tål 15-50Nm |
Överensstämmelse med standarder och testprotokoll
International Standards Framework
| Standard | Omfattning | Tillämpliga betyg |
| IEC 60947-2 | Lågspänningsställverk - Effektbrytare | Global baslinje för MCCB-design, prestanda, testning |
| EN 60947-2 | Europeisk harmoniserad version | CE-märkning, EU-marknadsöverensstämmelse |
| GB/T 14048.2 | Kinesisk nationell standard motsvarighet | CCC-certifiering, Kina marknad |
Obligatoriska typtester (IEC 60947-2)
| Testkategori | Specifikt test | Acceptanskriterier |
| Dielektrisk prestanda | Strömfrekvensmotstånd (2kV-3kV/1min) | Inget haveri, ingen överslag, läckström <2mA |
| Impulsmotståndsspänning (8kV 1,2/50μs) | Ingen störande urladdning | |
| Temperaturökning | Kontinuerlig ström vid nominell In | Terminaler ≤80K (försilvrade), ≤65K (bar koppar), hölje ≤40K |
| Kortslutningsavbrott | Slutlig brytkapacitet (Icu) - 3 operationer | Framgångsrikt avbrott, ingen permanent skada, dielektrisk återhämtning |
| Servicebrytningskapacitet (Ics = 50-100 % Icu) | 3 operationer, fortsatt servicevänlighet, kontaktslitage <50 % | |
| Tål kort tid | Icw för 0,5 s eller 1 s (endast kategori B) | Ingen deformation, kontaktsvetsning eller isoleringsskador |
| Mekanisk uthållighet | Obelastningsoperationer (vanligtvis 8 000-20 000 cykler) | <5 % parameterdrift, inget mekaniskt fel, vridmomentkonsistens |
| Elektrisk uthållighet | Belastningsoperationer vid märkström (vanligtvis 1 000-6 000 cykler) | Kontaktslitage <50 %, trippegenskaper bibehålls |
| Verifiering av trippenhet | Överbelastningsutlösning vid 1,05×In (ingen tripp), 1,3×In (tripp <2h) | Överensstämmelse med konventionell utlösningstid |
| Kortslutningsutlösning vid 5×In, 10×In | Momentan drift <0,1s | |
| Strömbegränsning | Verifiering av genomsläppt energi (I²t). | Toppströmsbegränsning, energireduktion kontra prospektiv |
Fabriksstandarder för kvalitetskontroll och inspektion
Inkommande material QC (IQC)
| Material | Inspektionsartiklar | Provtagningsplan | Utrustning |
| BMC plastblandning | Glasfiberinnehåll, viskositet, härdningsegenskaper | Per batch, COA-verifiering | Reometer, DSC-analysator |
| Kopparkontakter | Kemisk renhet (≥99,9%), konduktivitet, hårdhet | AQL 0,65, ISO 2859 | Spektrometer, konduktivitetsmätare |
| Silverplätering | Tjocklek 8-12μm (XRF), vidhäftning (tejptest), porositet | 100 % visuell, 5 % XRF-kontroll | Röntgenfluorescens, metallurgiskt mikroskop |
| Bimetallremsor | Avböjningshastighet, stabilitet, motstånd | Per batch, provprovning | Värmeugn, motståndsbrygga |
| Stålkomponenter | Hårdhet HRC 38-45, dimensionell tolerans | AQL 1.0 | Rockwell hårdhetstestare, CMM |
| Elektroniska komponenter | Funktionstest, parameterverifiering, lödbarhet | 100% AOI, 5% funktionell | LCR-mätare, oscilloskop, röntgeninspektion |
Kvalitetskontroll under process (IPQC)
| Station | Kontrollparametrar | Frekvens | Metod |
| Formsprutning | Temperatur 150-180°C, tryck 1500-3000 bar, härdningstid | Varje cykel | SCADA-övervakning, SPC-diagram |
| Kontakta montering | Kontaktgap, tryck, uppriktning, silvertjocklek | Var 100:e enhet | Kraftmätare, optisk komparator, XRF |
| Montering av bågränna | Splitterplattavstånd, magnetisk kretsintegritet | Var 50:e enhet | Go/no-go mätare, flödestäthetsmätare |
| Mekanism kalibrering | Fjäderladdningskraft, snubbelfri funktion, vippfunktion | Varje enhet | Automatiserad testbänk, kraft-förskjutningskurvor |
| Test av trippenhet | Verifiering av tid-strömkurva, omgivningskompensation | 100 % | Primär injektionstestsats (500A-10 000A), dataloggning |
Kvalitetskontroll under process (IPQC)
| Testobjekt | Standard | Provstorlek |
| Dielektrisk tål spänning | 2,5 kV AC/1 min (≤690V klassad) | 100 % |
| Isolationsmotstånd | >100MΩ @ 500V DC | 100 % |
| Kontaktmotstånd | <100μΩ per pol vid nominell In | 100 % |
| Timing egenskaper | Stäng/turtid, mekanisk uthållighet 5 cykler | 100 % |
| Verifiering av trippkurva | 1,05×In (ingen tripp), 1,3×In eller 2,5×In (tripp) | 100 % |
| Visuell & dimensionell inspektion | Noll defekter på kritiska dimensioner (IP-klassning, märkning) | 100 % |
Produktionsinfrastruktur och tillverkningskapacitet
Avancerad produktionsutrustning
| Utrustningskategori | Maskinspecifikation | Fungera | Kapacitet |
| Termohärdande formsprutning | 300-tons BMC-insprutningspress (Buhler/Engel) | MCCB fall, lock, båge rännhus produktion | 2 000 fall/dag |
| CNC-bearbetningscenter | 5-axligt vertikalt bearbetningscenter (Mazak/DMG Mori) | Precisionskontaktbearbetning, komplexa geometrier | 8 000 kontaktuppsättningar/månad |
| Stämpling & formning | 100-tons progressiv formpress | Kopparskena formning, kontaktfjädertillverkning | 15 000 komponenter/dag |
| Ytbehandling | Automatiserad silverplätering linje | Kontaktplätering tjocklekskontroll 8-12μm | 3 000 kg/dag |
| Montering | Arbetsförsamlingsceller | Mekanism montering, konsistens kritiska operationer | 1 000 enheter/dag per rad |
| Testutrustning | Primär injektionstestsats 10 000A kapacitet | Högströms trippverifiering, kurvregistrering | 300 enheter/dag |
| Mekanisk uthållighetstestbänk (20 000 cykler automatiserade) | Livstestning, slitageövervakning | 100 enheter samtidigt | |
| EMC-testkammare (3m/10m, Teseq/Keysight) | Verifiering av elektromagnetisk kompatibilitet | 50 enheter/dag |
Produktionskapacitet & ledtider
| Produktkategori | Månadskapacitet | Standard ledtid | Brådskande orderkapacitet |
| Kompakt MCCB (10A-160A) | 50 000 enheter | 4-5 veckor | 3 dagar (lagerkomponenter) |
| Medium MCCB (160A-630A) | 20 000 enheter | 4-5 veckor | 5 dagar |
| Stor MCCB (630A-1600A) | 8 000 enheter | 4-5 veckor | 7 dagar |
| Maxi MCCB (1600A-2000A) | 2 000 enheter | 4-6 veckor | 10 dagar |
| Elektroniska trippenheter | 15 000 enheter | 4-5 veckor | 3 dagar |
Ingenjörs- och teknisk teamstruktur
| Avdelning | Personal | Expertis | Ansvar |
| FoU-teknik | 5 ingenjörer | Kraftsystem, elektromagnetisk design, inbyggd programvara, materialvetenskap | Ny produktutveckling, anpassning, patentportfölj (50+ patent) |
| Processteknik | 20 ingenjörer | Termohärdande gjutning, precisionsbearbetning, automation, lean manufacturing | Produktionslinjeoptimering, SOP-dokumentation, avkastningsförbättring (>98 %) |
| Testning & Validering | 15 ingenjörer | Högeffektstestning, miljösimulering, tillförlitlighetsteknik, EMC | Typtestningskoordinering, felanalys, certifieringshantering (IEC, UL, CCC) |
| Tillämpningsteknik | 12 ingenjörer | Kraftsystemskydd, selektiv koordinering, motorstart, fältdriftsättning | Kundsupport, schemadesign, driftsättning av platsen |
| Kvalitetssäkring | 25 tekniker | ISO 9001, ISO 14001, IATF 16949, statistisk processkontroll (SPC) | Leverantörsrevision, processrevision, hantering av korrigerande åtgärder, mätlaboratorium |
Certifieringar och överensstämmelsedokumentation
| Certifiering | Utfärdande organ | Omfattning | Giltighet |
| ISO 9001:2015 | TÜV SÜD / SGS / Bureau Veritas | Kvalitetsledningssystem | Årlig övervakning |
| IEC 60947-2 typtest | KEMA/DEKRA, Intertek | Produktsäkerhet och prestanda | Per produktserie |
| CCC (Kina) | CQC (China Quality Certification Centre) | Kinesisk obligatorisk certifiering | 5-års giltighet |
| CE-märkning | Notified Body Intertek | marknadstillträde till EU | Designberoende |
Varför vår MCCB-tillverkning skiljer sig åt
Vår produktionsanläggning representerar40 års specialiseringvid tillverkning av strömbrytare i formgjuten hölje, levererar produkter som överträffar globala standarder genom:
Vertikal integration: Intern BMC-kompoundering, precisionskontaktplätering och tillverkning av elektronisk utlösningsenhet säkerställer fullständig kvalitetskontroll och kostnadsoptimering
Avancerad formningsteknik: 300-tons värmehärdande injektionspressar med automatiserad materialhantering och processövervakning i realtid (SCADA-integration)
Testa infrastruktur: $3M+ investerat i kraftfulla laboratorier som kan verifiera 200kA kortslutning och fullständig miljösimulering
Global certifieringsstrategi: Överensstämmelse med flera standarder som möjliggör sömlöst marknadsinträde i över 100 länder utan redundant testning
Anpassningsförmåga: Från specialiserade tropiska beläggningar till proprietära kommunikationsprotokoll och unika monteringskonfigurationer, vi konstruerar enligt din specifikation
För tekniska specifikationer, selektiva koordinationsstudier, motorskyddskurvor eller schemaläggning av fabriksrevisioner ger vårt ingenjörsteam direkt konsultation för att säkerställa att din kraftdistributionsarkitektur uppfyller både skyddskraven och driftskontinuitetsmålen.
- View as
Fast typ gjuten hölje effektbrytare
Käll högkvalitativ och avancerad kretsbrytare med fast typ av formgjuten hölje (MCCB) från Shanghai DADA Electric – certifierad (CE, CB, ASTA), termiskt-magnetiskt skydd, 12,5A–1600A. Idealisk för industriella och kommersiella paneler. Enkel DIN-skena eller panelmontering. OEM & bulkbeställningar välkomna, välj CDADA som din leverantör med förtroende.

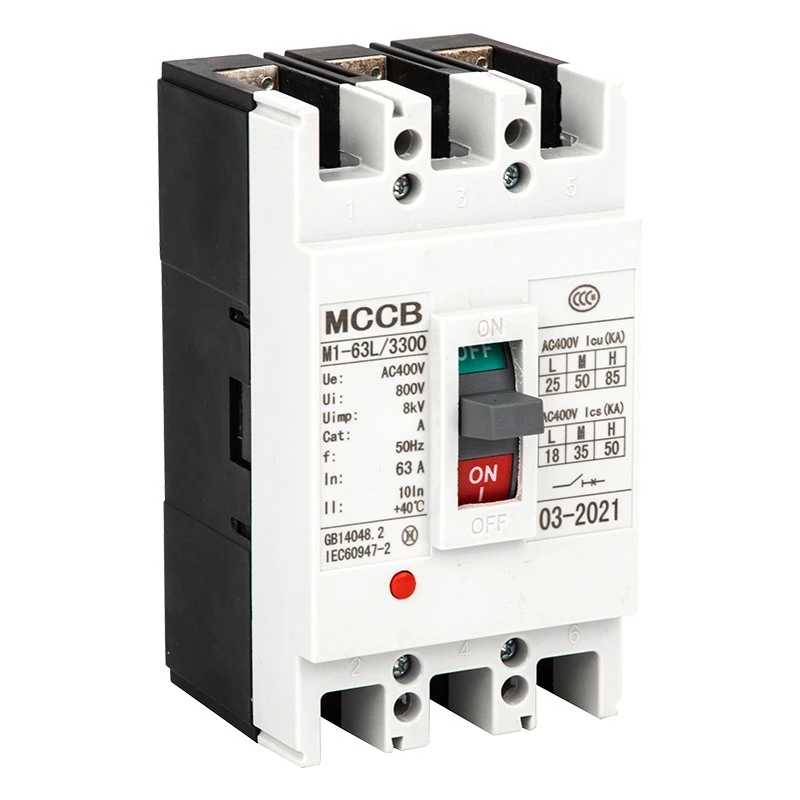

CM1 gjuten hölje effektbrytare
Denna CDADA CM1 Circuit Breaker (MCCB) är byggd för bulkanskaffning, med IEC60947-2-certifiering och stabil prestanda för industriella kraftsystem. CM1 MCCB använder höghållfast struktur och pålitlig utlösningsmekanism, lätt att installera och underhålla. Den kombinerar intelligent skydd med hållbar design, vilket säkerställer lång livslängd i kraftdistribution och tunga industriella applikationer.

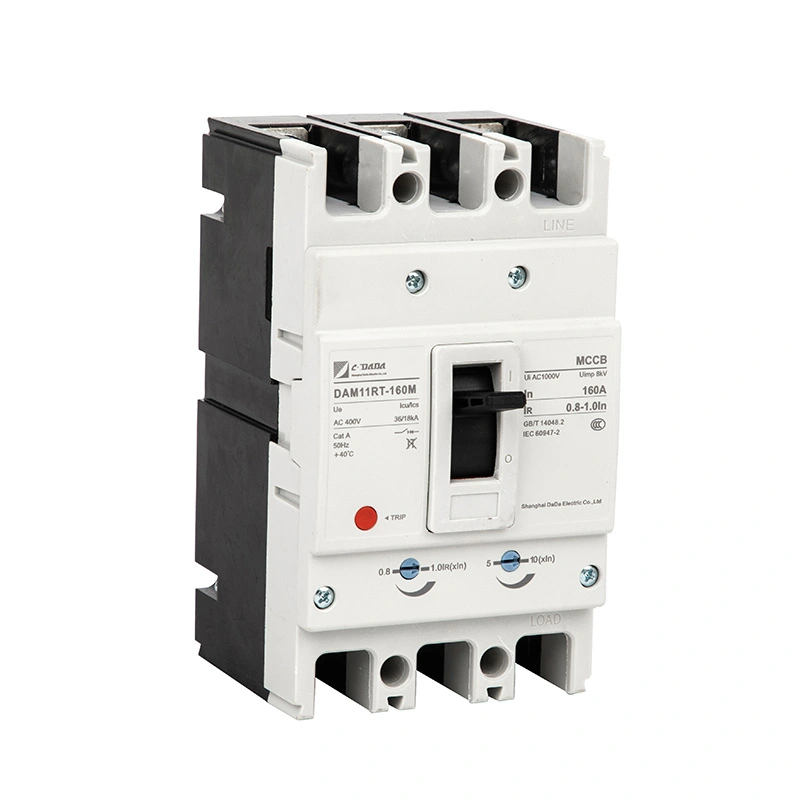

160A termisk magnetisk justerbar MCCB
CDADA är tillverkare av 160A termiskt magnetiskt justerbar MCCB, vår produkt är idealisk för bulkanskaffning, en högpresterande strömbrytare i formgjuten hölje certifierad med IEC60947-2 för industriell kraftdistribution. Denna MCCB använder strömbegränsande struktur och modulära tillbehör, lätt att installera och underhålla. Den kombinerar justerbar utlösning med patenterad kontaktdesign, vilket ger lång livslängd och stabilt kretsskydd.

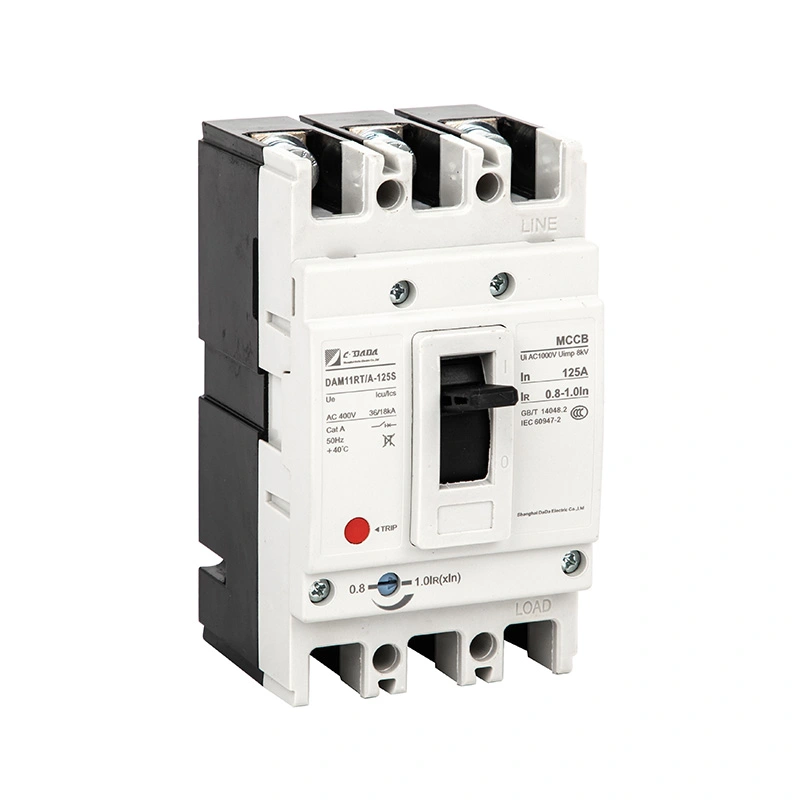

125A justerbar strömbrytare i formgjuten hölje
125A justerbar, gjuten kretsbrytare är en av CDADA:s produkter, som en professionell fabrik är vår produkt högpresterande med IEC60947-2-certifiering för pålitlig kraftdistribution. Den har strömbegränsande design och modulära tillbehör, lätt att installera och underhålla. Den kombinerar justerbar utlösning med patenterad kontaktstruktur, vilket ger lång livslängd och stabilt skydd för industriella kretsar.

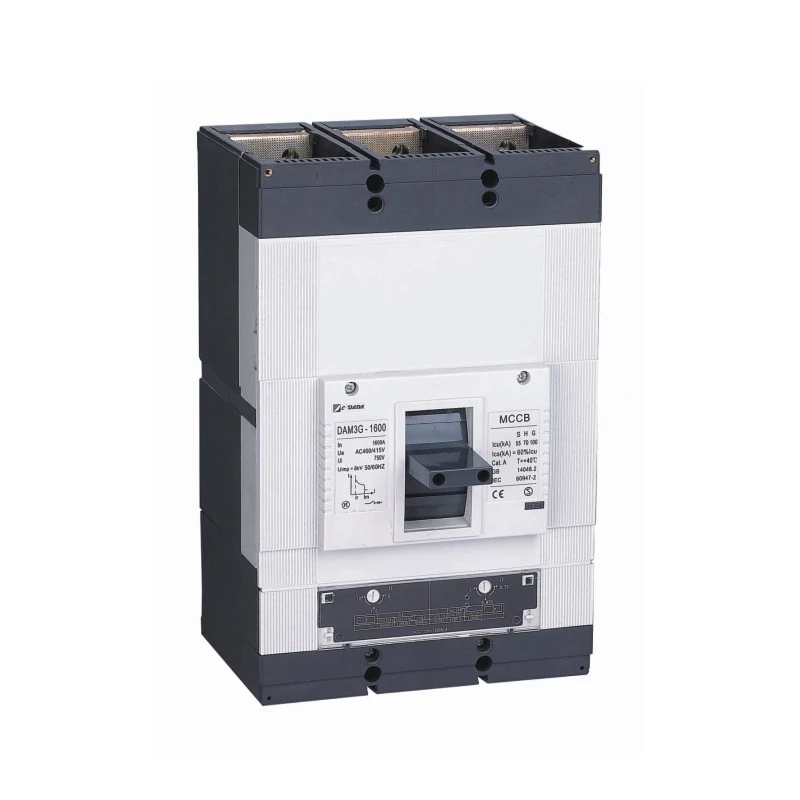

Termisk magnetisk justerbar MCCB
Källa högkvalitativ termisk magnetisk justerbar MCCB från Shanghai DADA Electric, en professionell tillverkare med 40+ års erfarenhet. Vår produkt är certifierad (CE, CB, ASTA), med justerbara termiska (70–100% In) & magnetiska (5–10×In) inställningar. Idealisk för exakt skydd i industripaneler. 250A till 1600A, 3P/4P, kompakt och globalt kompatibel.
Termisk justerbar strömbrytare i formgjuten hölje
Upptäck CDADA DAM1-seriens termiska justerbara strömbrytare från den pålitliga fabriken, Shanghai DADA Electric-certifierad (ASTA, KEMA, CE) och justerbara termiska inställningar (70-100% In). Idealisk för exakt överbelastningsskydd i industriella applikationer. Finns i 3P/4P-konfigurationer upp till 1600A vid 400V/415V. Perfekt för OEM och bulkköpare.
