EnMCCB med läckageskyddkombinerar konventionella brytarfunktioner i formgjuten hölje med jordfelsskydd i en samordnad lösning. För kommersiella byggnader, industrianläggningar, utrustningstillverkare och elentreprenörer kan detta lösa en vanlig utmaning: att skydda en strömkrets från överbelastning och kortslutning samtidigt som potentiellt farlig läckström upptäcks.
Nyckeln är inte bara att välja en brytare med fler funktioner. Enheten måste matcha systemspänning, märkström, kortslutningsförhållanden, polkonfiguration, läckströmsinställning, installationsmiljö och koordinationskrav. Den här guiden förklarar hur tekniken fungerar, vilka problem den åtgärdar och vad köpare bör verifiera innan de specificerar en MCCB med läckageskydd.
Innehållsförteckning
- 1. Vad är en MCCB med läckageskydd?
- 2. Hur fungerar läckageskydd?
- 3. Vilka elektriska problem kan det lösa?
- 4. Varför kombinera MCCB och läckageskydd?
- 5. Var används en MCCB med läckageskydd?
- 6. Vad bör köpare kontrollera före urval?
- 7. Förklarade nyckelparametrar
- 8. MCCB med läckageskydd kontra separata skyddsanordningar
- 9. Installations- och underhållsöverväganden
- 10. Shanghai DaDa Electric Co., Ltd. och läckageskyddslösningar
- 11. Vanliga frågor
- 12. Slutsats

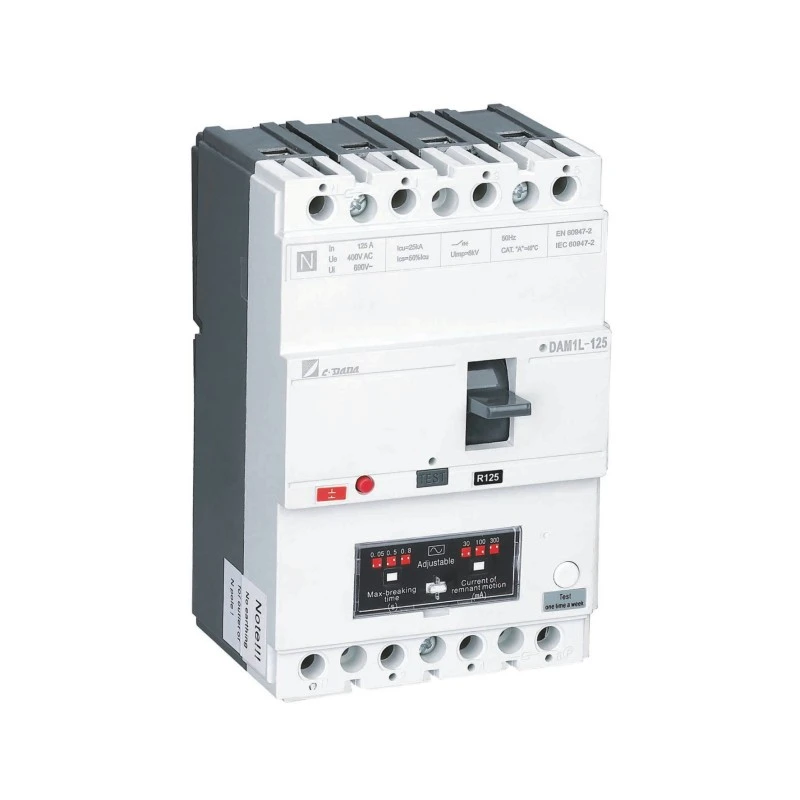

1. Vad är en MCCB med läckageskydd?
En strömbrytare i formgjuten hölje, vanligen kallad MCCB, är utformad för att skydda lågspänningskretsar mot förhållanden som överbelastning och kortslutning. Till skillnad från en grundläggande skyddsbrytare kan en MCCB väljas över ett brett utbud av strömklasser och avbrottskapaciteter, vilket gör den lämplig för kommersiella och industriella distributionssystem.
EnMCCB med läckageskyddlägger till detektering av restström eller jordläckage till dessa konventionella skyddsfunktioner. När en onormal läckström upptäcks och når den konfigurerade driftsnivån, kan skyddsmekanismen initiera en tripp och koppla bort den påverkade kretsen.
Denna kombination är särskilt användbar när elkonstruktörer vill ha flera lager av skydd utan att skapa ett onödigt komplicerat panelarrangemang. Kommersiella produkter finns tillgängliga som integrerade MCCB-plus-restströmslösningar eller som MCCB kombinerade med kompatibla jordfelsbrytare. IEC 60947-2 innehåller krav på brytare som innehåller jordfelsbrytare, medan tillverkare kan tillhandahålla olika konfigurationer och justeringsområden.
2. Hur fungerar läckageskydd?
I en sund elektrisk krets bör strömmen som flyter genom de utgående ledarna på lämpligt sätt överensstämma med strömmen som återkommer genom kretsen. Ett läckagetillstånd uppstår när en del av strömmen tar en oavsiktlig väg, till exempel genom försämring av isoleringen, ansluten utrustning eller en person som kontaktar en strömsatt del.
Läckageskydd övervakar restströmmen i samband med denna obalans. Om den uppmätta restströmmen överskrider enhetens konfigurerade drifttröskel, skickar skyddssystemet en utlösningssignal till MCCB-mekanismen.
Beroende på produktdesign kan läckageskydd ge justerbar restström, tidsfördröjning, testfunktionalitet, larmindikering eller andra övervakningsfunktioner. Kommersiella MCCB-läckageskyddsprodukter visar att känslighets- och fördröjningsinställningar kan variera avsevärt beroende på den avsedda användningen.
Varför är detta annorlunda än överbelastningsskydd?
Överbelastningsskydd och läckageskydd svarar på olika problem. En överbelastad krets kan dra för mycket ström på grund av att alltför många belastningar är anslutna eller för att utrustningen fungerar över sin avsedda kapacitet. Ett läckagefel gäller dock ström som strömmar ut från dess avsedda ledningsbana.
Att bara öka överbelastningsskyddet ger därför inte automatiskt lämpligt läckageskydd. De två funktionerna bör beaktas var för sig vid utformning av ett eldistributionssystem.
3. Vilka elektriska problem kan det lösa?
Elektrisk utrustning som används i fabriker, kommersiella byggnader och infrastrukturprojekt kan fungera under långa perioder under krävande förhållanden. Fukt, damm, åldrande av isoleringen, mekaniska skador, installationsfel och försämring av utrustning kan alla bidra till onormala strömbanor.
Skadad eller åldrande isolering kan skapa oavsiktliga strömbanor som kanske inte beter sig som en vanlig kortslutning.
Restströmsskydd kan hjälpa till att upptäcka läckagetillstånd som kräver snabb frånkoppling av kretsen.
Att kombinera skyddsfunktioner kan förenkla arrangemanget jämfört med att använda flera oberoende komponenter.
Den faktiska skyddsnivån beror på det kompletta elsystemet, enhetens konfiguration och installationsförhållanden. En MCCB med läckageskydd bör därför behandlas som en del av ett korrekt utformat skyddssystem snarare än som en universell lösning för varje elektrisk fara.
4. Varför kombinera MCCB och läckageskydd?
För många elprojekt är huvudattraktionen möjligheten att hantera flera skyddskrav inom ett samordnat anordningsarrangemang. Detta kan vara värdefullt där panelutrymme, installationstid och systemkoordination är viktigt.
1. Flera skyddsfunktioner
En korrekt konfigurerad enhet kan ge överbelastnings-, kortslutnings- och jordfelsströmsskydd inom samma skyddsarkitektur. Detta gör det lättare för ingenjörer att upprätta en definierad skyddsstrategi för en matar- eller distributionskrets.
2. Effektivare paneldesign
Integrerade eller nära matchade skyddskomponenter kan minska behovet av separata enheter, ledningar och monteringsarrangemang. Tillverkare av jordfelsbrytare skyddade MCCB lyfter specifikt fram kompakt installation och minskade komponentkrav som praktiska fördelar.
3. Justerbart skydd
Vissa produkter har justerbara restströmströsklar och tidsfördröjningar. Detta gör att skyddsarrangemanget kan anpassas till olika kretsar istället för att förlita sig på en fast inställning för varje applikation.
4. Enklare systemplanering
När krav på överbelastning, kortslutning och läckage beaktas tillsammans, kan ingenjörer utvärdera hela skyddsstrategin istället för att välja enskilda komponenter oberoende.
5. Var används en MCCB med läckageskydd?
Lämplig tillämpning beror på den elektriska designen, lokala krav och produktspecifikationer. Typiska applikationsområden inkluderar:
- Fördelningstavlor för kommersiella byggnader
- Industriella kraftdistributionssystem
- Fabrikens produktionsutrustning
- Matare för motorer och maskiner
- Verkstäder och tillverkningsanläggningar
- Infrastruktur och allmännyttiga installationer
- Elektrisk utrustning som kräver jordläckageövervakning
- Distributionssystem där panelutrymmet är begränsat
- Projekt som kräver samordnat överbelastnings-, kortslutnings- och jordfelsskydd
MCCB används i stor utsträckning inom industriell och kommersiell distribution eftersom deras nuvarande klassificeringar och avbrottsförmåga kan täcka applikationer utöver det typiska utbudet av små grenbrytare.
6. Vad bör köpare kontrollera före urval?
Att välja en MCCB med läckageskydd endast baserat på märkström kan skapa problem under installationen. Köpare bör ge tillverkaren eller elingenjören tillräcklig systeminformation innan de bekräftar en modell.
- Märkström:Bestäm den förväntade kontinuerliga belastningen och välj en lämplig strömstyrka baserat på den kompletta kretsdesignen.
- Driftspänning:Bekräfta systemspänningen och om produkten är lämplig för den avsedda AC-applikationen.
- Antal stolpar:Kontrollera om systemet kräver 3P, 4P eller annan konfiguration.
- Kortslutningsförmåga:Verifiera den tillgängliga potentiella felströmmen och se till att brytaren har en lämplig avbrottsklassificering.
- Läckagekänslighet:Bestäm den restström som krävs för den avsedda skyddsstrategin.
- Tidsfördröjning:Överväg om momentan drift eller ett tidsfördröjt svar krävs för samordning med uppströms eller nedströms enheter.
- Installationsvillkor:Granska omgivningstemperatur, inneslutning, luftfuktighet, höjd och andra relevanta miljöfaktorer.
- Standarder och certifieringar:Bekräfta de standarder och godkännanden som krävs på målmarknaden.
7. Förklarade nyckelparametrar
Följande parametrar är särskilt viktiga när man jämför olika MCCB-läckageskyddsprodukter.
| Parameter | Varför det spelar roll | Vad köpare bör bekräfta |
|---|---|---|
| Märkström (in) | Definierar strömnivån strömbrytaren är konstruerad för att bära under specificerade förhållanden. | Matcha brytaren till kretsbelastningen och ledarens design. |
| Märkspänning (Ue) | Definierar den elektriska driftspänningen för applikationen. | Bekräfta kompatibilitet med systemspänningen. |
| Brytkapacitet | Indikerar den felström som brytaren säkert kan avbryta under specificerade testförhållanden. | Jämför produktklassificeringen med tillgänglig kortslutningsström. |
| Läckströmsinställning | Bestämmer den jordfelsbrytande strömnivån vid vilken läckageskyddet fungerar. | Bekräfta önskad känslighet och inställningsområde. |
| Tidsfördröjning | Kan hjälpa till att samordna läckageskydd med andra skyddsanordningar. | Kontrollera om det begärda svaret är omedelbart eller försenat. |
| Antal polacker | Bestämmer vilka ledare som kopplas och skyddas. | Bekräfta 3P, 4P eller annan nödvändig konfiguration. |
| Standarder | Ger ett ramverk för produktprestanda och testning. | Verifiera tillämpliga IEC-, regionala och projektkrav. |
Till exempel kan nuvarande kommersiella produkter med jordfelsbrytare erbjuda olika kombinationer av märkström, polkonfiguration, driftspänning och brytförmåga. Dessa specifikationer bör alltid kontrolleras mot det faktiska produktdatabladet snarare än antas från enbart produktkategorin.
8. MCCB med läckageskydd kontra separata skyddsanordningar
Både integrerade och separata skyddsarrangemang kan vara tekniskt lämpliga. Den bättre konfigurationen beror på projektets elektriska arkitektur, utrymmesbehov, samordningsstrategi och upphandlingspreferenser.
| Hänsyn | MCCB med läckageskydd | Separat skyddsarrangemang |
|---|---|---|
| Panellayout | Kan ge ett kompakt arrangemang. | Kan kräva ytterligare monteringsutrymme. |
| Kabeldragning | Kan minska sammankopplingen mellan separata skyddskomponenter. | Kan kräva ytterligare ledningar och koordinering. |
| Skyddsfunktioner | Designad kring ett kombinerat skyddsarrangemang. | Funktioner kan väljas oberoende. |
| Underhåll | Färre separata komponenter kan förenkla inspektionen. | Enskilda komponenter kan bytas separat beroende på design. |
| Anpassning | Beror på tillgängliga brytare och läckageskyddskonfigurationer. | Kan erbjuda flexibilitet genom att kombinera olika enheter. |
Det viktiga är att integration inte automatiskt betyder lämplighet. Den valda kombinationen måste fortfarande uppfylla installationens elektriska krav.
9. Installations- och underhållsöverväganden
Korrekt installation är lika viktigt som att välja rätt brytare. Även en väldesignad MCCB med läckageskydd kanske inte ger den avsedda prestandan om ledningar, jordarrangemang, inställningar eller installationsmiljö är felaktiga.
Kontrollera ledningarna noggrant
Följ tillverkarens kopplingsschema och installationsanvisningar. Fas- och nollledarna, i förekommande fall, måste vara korrekt anordnade för att jordfelsbrytaren ska fungera som avsett.
Verifiera läckageinställningen
Anta inte att den lägsta tillgängliga läckströmsinställningen är automatiskt lämplig. Inställningen ska motsvara den avsedda skyddsfunktionen och kretsens elektriska egenskaper.
Tänk på selektivitet
Stora distributionssystem kan innehålla flera skyddsanordningar. Deras driftsegenskaper bör ses över tillsammans så att ett lämpligt nedströmsfel inte i onödan kopplar bort en mycket större del av installationen.
Utför funktionstestning
Om produkten tillhandahåller en testfunktion bör testningen följa tillverkarens rekommenderade procedur och de krav som gäller för installationen. Vissa jordfelsbrytare har testfunktioner och ytterligare övervakningsfunktioner.
10. Shanghai DaDa Electric Co., Ltd. och läckageskyddslösningar
Shanghai DaDa Electric Co., Ltd. tillhandahåller MCCB-lösningar utformade för applikationer där konventionellt kretsskydd och läckageskydd måste fungera tillsammans. Dess DAM1L-serie är ett exempel på en MCCB med integrerat jordfelsbrytare, designad för applikationer inklusive elektriska byggnader, industrianläggningar och andra lågspänningsdistributionsmiljöer.
Produktinformationen indikerar konfigurationer som fyrpolig konstruktion, ett brett märkströmsområde och justerbart jordfelsskydd. Beroende på modell kan läckströmmen konfigureras över ett specificerat område, vilket gör att skyddsstrategin kan anpassas till olika applikationer.
För utländska köpare, distributörer, panelbyggare och elentreprenörer är den mest användbara metoden att förse leverantören med projektkraven innan du begär en offert. Detta hjälper till att avgöra om erforderlig strömstyrka, polarrangemang, läckageinställning, brytkapacitet och certifiering är tillgängliga i den avsedda konfigurationen.
Information att inkludera i en förfrågan
- Erforderlig märkström
- Systemspänning och frekvens
- Antal stolpar
- Erforderlig läckströmskänslighet
- Krävd tidsfördröjningsfunktion
- Förväntad kortslutningsström eller erforderlig brytkapacitet
- Installationsmiljö
- Målmarknad och certifieringskrav
- Nödvändig kvantitet
- OEM eller anpassade krav, om tillämpligt
Att tillhandahålla dessa detaljer i början kan göra den tekniska kommunikationen effektivare och minska risken för att välja en brytare som inte matchar den slutliga installationen.
11. Vanliga frågor
Läckageskydd upptäcker restström orsakad av en oavsiktlig strömbana och kan initiera brytarens utlösning när den konfigurerade drifttröskeln nås. Den hanterar ett annat tillstånd än konventionellt överbelastnings- och kortslutningsskydd.
Nej. En vanlig MCCB ger funktioner som överbelastnings- och kortslutningsskydd, medan en läckageskyddad konfiguration lägger till jordfelsbrytaredetektering och skydd.
Läckageskydd kan hjälpa till att upptäcka vissa onormala strömbanor som kan bidra till elektriska faror. Brandförebyggandet beror dock på den kompletta elektriska installationen, utrustningens skick, skyddsinställningar och tillämpliga säkerhetsåtgärder.
Det finns ingen inställning som lämpar sig för varje installation. Det lämpliga värdet beror på skyddsmålet, kretsegenskaper, utrustning och tillämpliga elektriska krav. Inställningen bör bestämmas av kvalificerad personal.
En MCCB-konfiguration är normalt utformad kring konventionella brytarskyddsfunktioner, men de exakta skyddsfunktionerna beror på den specifika modellen och utlösningsenhetens konfiguration. Kontrollera alltid tillverkarens tekniska dokumentation.
IEC 60947-2 är en viktig standard för lågspänningsbrytare och inkluderar krav som är relevanta för brytare med jordfelsbrytare. Regionala standarder och projektspecifika krav kan också gälla.
Ja, lämpliga modeller kan användas i industriella distributions- och utrustningstillämpningar när deras elektriska klassificeringar, skyddsegenskaper och miljöspecifikationer matchar installationen.
Ange erforderlig ström, spänning, poler, brytkapacitet, läckströmsinställning, tidsfördröjningskrav, installationsvillkor, kvantitet och målcertifiering. Detta ger tillverkaren tillräckligt med information för att rekommendera en lämplig konfiguration.
12. Slutsats
En MCCB med läckageskydd adresserar två viktiga områden av elektriskt skydd: konventionellt överströmsskydd och detektering av jordfelsström. Genom att föra in dessa funktioner i en samordnad lösning kan det hjälpa till att förenkla kraftdistributionsdesigner där elsäkerhet, panelutrymme och systemkoordination är viktigt.
Det viktigaste steget är att se bortom produktnamnet. Märkström, driftspänning, brytkapacitet, polkonfiguration, läckagekänslighet, tidsfördröjning, installationsförhållanden och tillämpliga standarder påverkar alla om en viss MCCB är lämplig för ett projekt.
För köpare som utvärderar läckageskyddade MCCB:er för kommersiella byggnader, industrianläggningar, distributionspaneler eller OEM-tillämpningar är att arbeta direkt från de faktiska elektriska kraven det mest tillförlitliga sättet att identifiera en lämplig konfiguration.
