Restströmbrytare Fabriksdirektpris

CDADAgrundades 2004, även om vårt ursprung går tillbaka till 1980-talet. Med utgångspunkt i årtionden av specialiserad expertis har vi utvecklats till en mogen och professionell tillverkare och leverantör av jordfelsbrytare. Vi inbjuder dig att samarbeta med oss ​​för att dra nytta av pålitliga tekniska supporttjänster och priser direkt från fabrik.

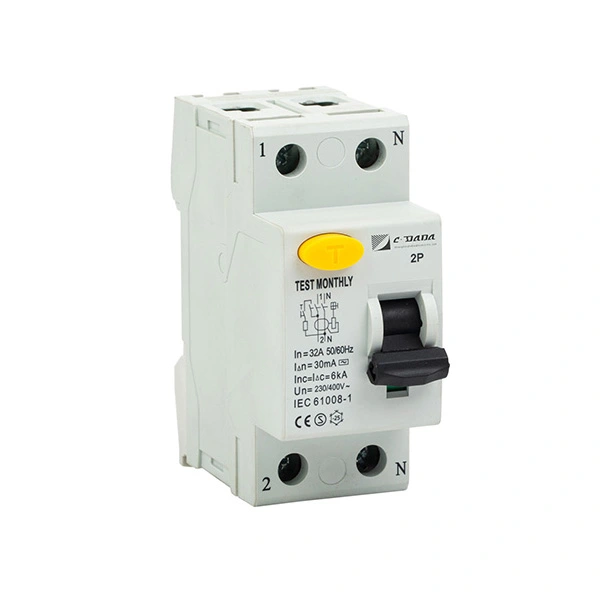

Vad är en restströmbrytare (RCCB)?

En RCCB är en specialiserad elektrisk säkerhetsanordning utformad för att koppla bort en krets när den upptäcker en strömobalans mellan spänningsförande (fas) och nollledare. Denna obalans, känd som restström eller läckström, indikerar att elektricitet strömmar genom en oavsiktlig väg – potentiellt genom en människokropp eller försämrad isolering.

Till skillnad från enMCBellerMCCB, ger en RCCB inte överbelastnings- eller kortslutningsskydd på egen hand (såvida den inte kombineras med dem i en RCBO). Dess enda syfte är livssäkerhet och brandförebyggande. Den fungerar baserat på Kirchhoffs strömlag, där summan av strömmar som kommer in i en korsning måste vara lika med summan av strömmar som lämnar den. Om "in" och "ut"-strömmarna skiljer sig mer än enhetens känslighet (t.ex. 30mA), löser jordfelsbrytaren ut.

Typer och klassificeringar

Vår tillverkningsportfölj täcker ett brett utbud av RCCB-typer för att passa olika elektriska miljöer, från enfashus till komplexa trefasiga industrinät.

Kärnfunktioner och intelligent skydd

Hjärtat i vår RCCB är Zero-Sequence Current Transformer (toroid). Denna komponent övervakar kontinuerligt magnetfältet som genereras av strömflödet.

Läckagedetektering: Under normala förhållanden tar de magnetiska fälten för de levande och neutrala strömmarna ut varandra. Om en läckande väg till jord uppstår (t.ex. en person vidrör en strömförande ledning) är balansen bruten.

Snabb frånkoppling: Transformatorn känner av detta "resterande" flöde och inducerar en spänning i dess sekundärlindning. Denna signal förstärks (i elektroniska typer) eller aktiverar direkt ett känsligt relä (i elektromagnetiska typer), vilket gör att den mekaniska spärren släpper och öppnar kontakterna.

Känslighetsbetyg:

Hög känslighet (10mA - 30mA): För direktkontaktskydd (mänsklig säkerhet). Obligatorisk för badrum, uttag och utomhuskretsar.

Medium känslighet (100mA - 300mA): För indirekt kontaktskydd och brandförebyggande. Används i huvudfördelningstavlor för att skydda kablar från isolationsfel.

Primära applikationer och användningsfall

Säkerhet i bostäder: Obligatorisk installation i badrum, kök och utomhusuttag för att förhindra dödliga stötar från apparater som hårtorkar eller elverktyg.

Industrimaskiner: Skyddar operatörer från elektriska stötar vid hantering av metallhölje eller bärbara verktyg.

Sjukvårdsinrättningar: Säkerställande av patientsäkerhet på sjukhus där även mindre läckströmmar kan vara dödliga (med hjälp av typ B eller specialiserade medicinska IT-system).

Förnybar energi: Skyddar likströms- och växelströmssidorna på solcellssystem och laddstationer för elbilar från jordfel.

Precisionstillverkning: från råmaterial till färdig produkt

Vår produktionsprocess är en symfoni av precisionsmagnetik och maskinteknik.

1. Huvudråvaror:

Zero-Sequence Transformer Core: Tillverkad av högpermeabilitet permalloy (nickel-järnlegering) eller nanokristallina remsor. Detta material är avgörande för att upptäcka små läckströmmar utan mättnad.

Utlösningsrelä/solenoid: Ett mycket känsligt polariserat relä som omvandlar den elektriska signalen från transformatorn till mekanisk rörelse.

Hus: Flamskyddande polykarbonat (PC) eller nylon (PA66), designad för att vara icke-ledande och slagtålig.

Kontakter: Silver-kadmiumoxid (AgCdO) eller Silver-Nickel (AgNi) för pålitlig omkoppling och lågt motstånd.

2. Arbetsflöde för produktion och bearbetning:

Toroidlindning: Precisionstransformatorns kärna är lindad med tusentals varv av ultrafin koppartråd. Detta måste göras med stor försiktighet för att undvika kortslutning av svängarna.

Kärninkapsling: Den magnetiska kärnan är inkapslad i epoxiharts för att skydda den från vibrationer och fukt, vilket säkerställer långtidsstabilitet.

Montering: Toroiden är placerad runt ledarbanan (eller ledarna passerar genom den). Utlösningsmekanismen är kopplad till huvudkontaktspärren.

Kalibrering (känslighetsinställning): Det här är det mest kritiska steget. Vi använder precisionsströmkällor för att injicera en läckström (t.ex. 30mA). Utlösningsspolen justeras mekaniskt tills den aktiveras exakt vid tröskeln.

Rigorösa kvalitetskontroll- och teststandarder

Vi följer IEC/EN 62423 och IEC/EN 61008 standarder. Vårt testsystem är utformat för att säkerställa att enheten bara löser sig när den borde och alltid när den måste.

Standardtestartiklar och fabriksinspektionskriterier:

Vår produktionsförmåga: linje, utrustning och team

Vår anläggning är utrustad för att hantera den känsliga naturen hos magnetiska avkänningskomponenter.

Produktionslinje: Vi använder automatiska toroidformade lindningsmaskiner som säkerställer konsekventa varvtal och spänning, vilket är avgörande för exakt strömavkänning.

Avancerad utrustning:

Precisions läckströmskalibratorer: Instrument med hög precision som kan generera läckströmmar med en upplösning på 0,1mA för finjustering av utlösningsinställningar.

Magnetiska skärmkammare: Används under montering för att förhindra externa magnetfält från att störa den känsliga kalibreringsprocessen.

Automatiska testbänkar: 100 % av enheterna genomgår ett funktionstest innan de packas.

Expertteam:

Magnetiska ingenjörer: Specialister på att designa nollsekvenstransformatorns geometri för att maximera känsligheten.

Kalibreringstekniker: Mycket utbildad personal som manuellt verifierar färdtrösklarna för känsliga modeller.

Kvalitetssäkring: Dedikerad till att analysera fellägen och säkerställa utlösningsmekanismens tillförlitlighet.

Välj våra jordfelsbrytare. Vi tillverkar inte bara strömbrytare; vi konstruerar den sinnesfrid som kommer av att veta att din krets tittar på din rygg.
