10KA AC dvärgbrytare

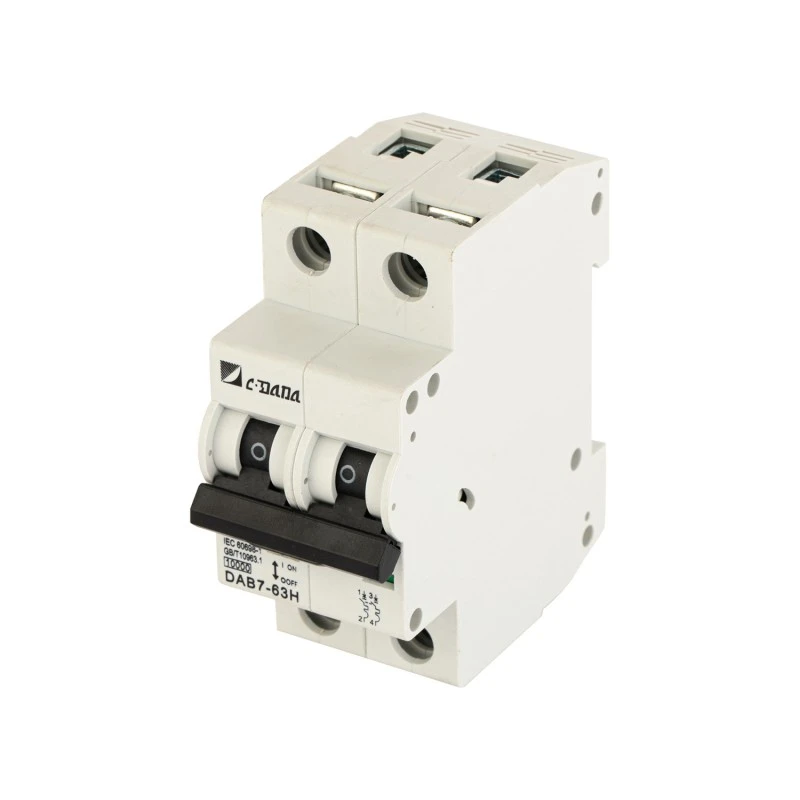

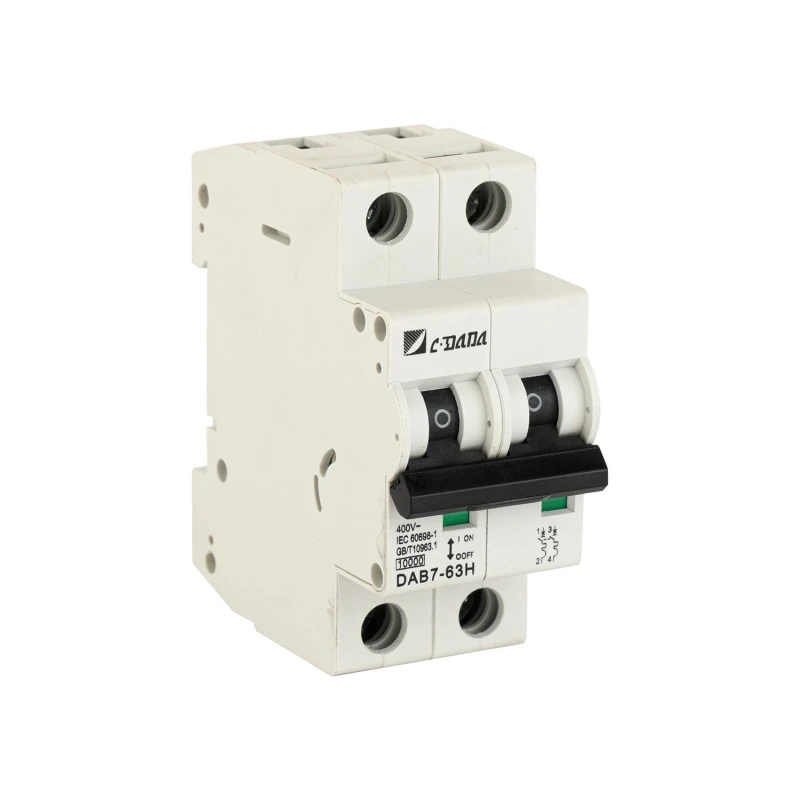

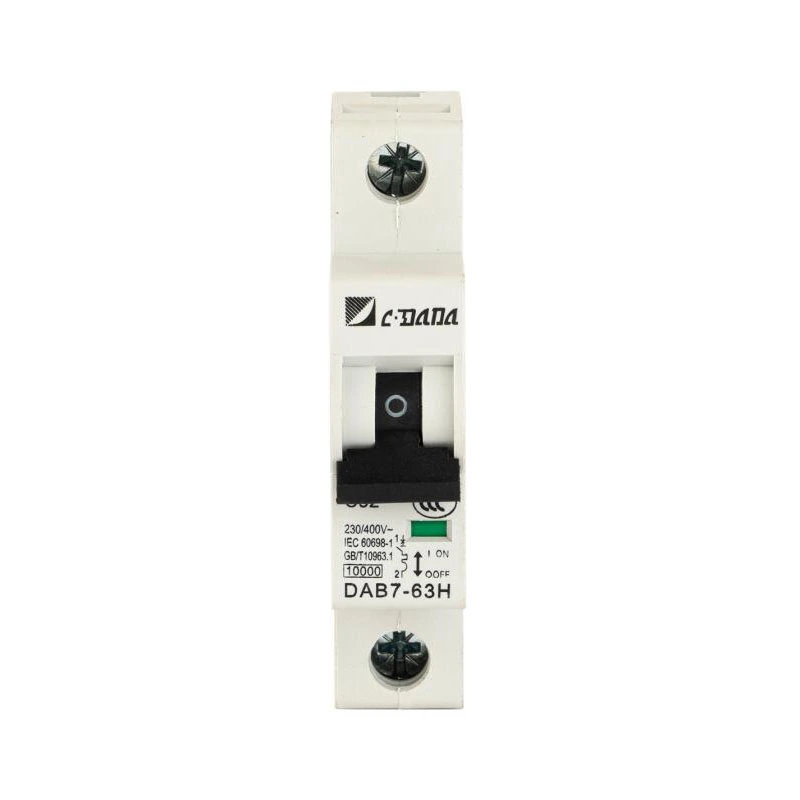

För krävande applikationer där högre felströmmar och ökad säkerhet inte är förhandlingsbara, levererar CDADA DAB7-63H 10KA AC miniatyrbrytare skydd av industrikvalitet i miniatyrformat. Konstruerad av Shanghai DADA Electric CO., LTD., denna 10kA dvärgbrytare är designad för grupppaneler, fördelningskort i bostäder, kommersiella och lätta industriella miljöer - erbjuder tillförlitligt termiskt (överbelastning) och elektromagnetiskt (kortslutning) skydd över 8 strömklasser (6A–63A) och 1P/2P/3P-konfigurationer.

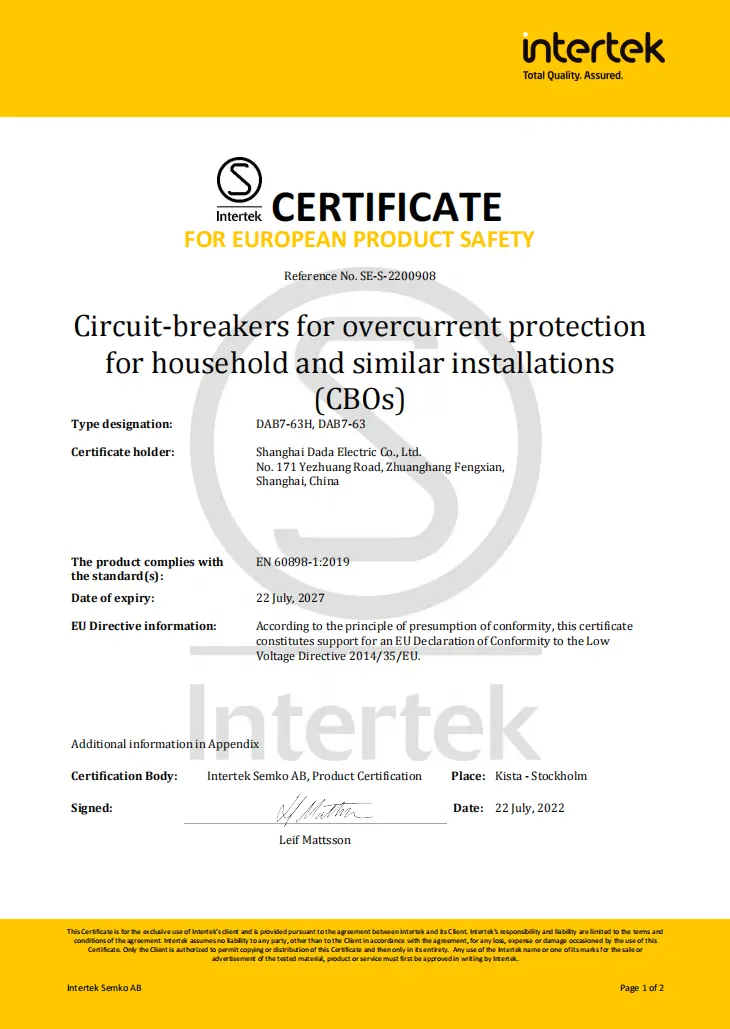

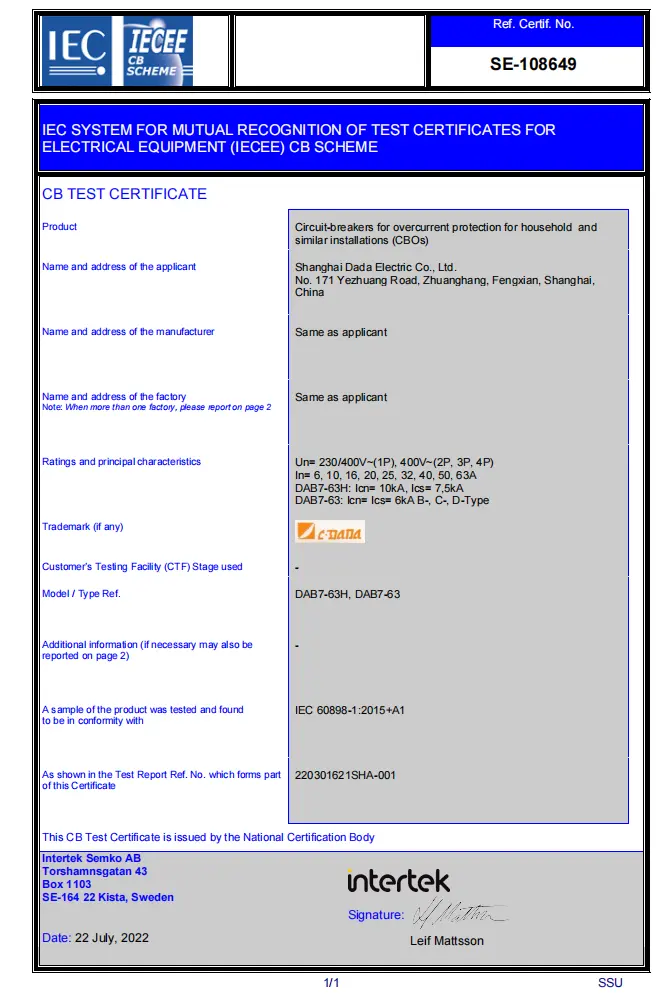

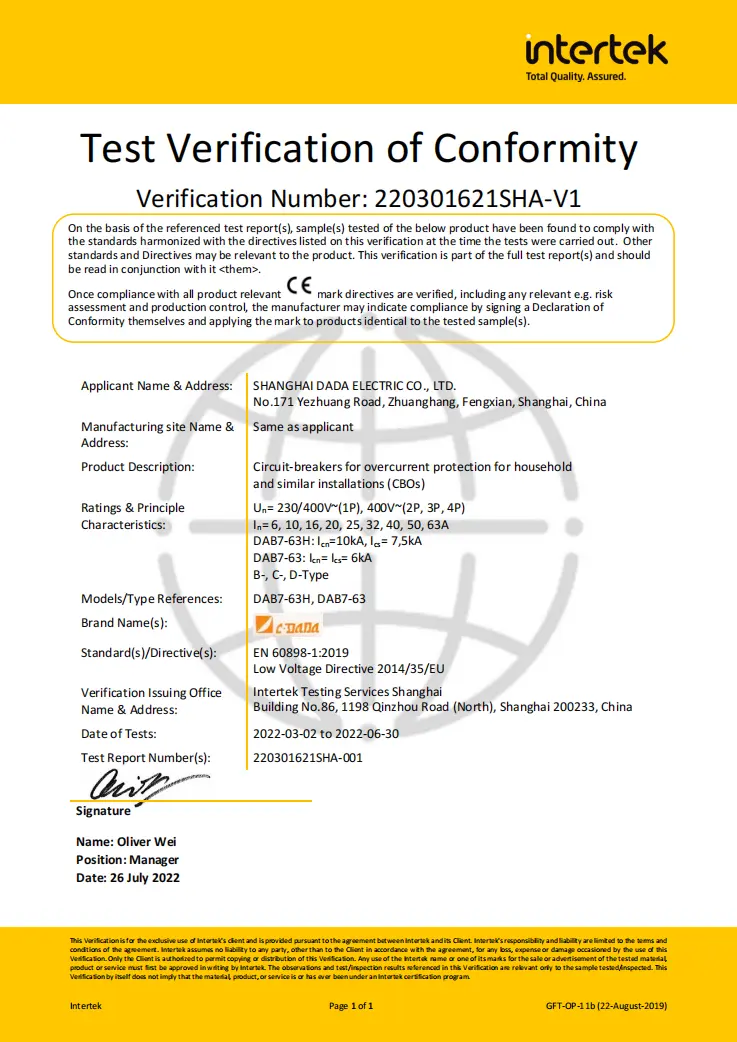

Certifierad enligt CE, CB, ASTA och SEMKO, den uppfyller stränga globala säkerhetsstandarder. Med en avancerad bågkammare med 13 plattor, silverhaltig kontaktlegering och dubbla anslutningsalternativ (PIN/FORK), säkerställer DAB7-63H snabbare ljusbågssläckning, lägre värmeförlust och förlängd elektrisk livslängd – även under frekventa omkopplingar eller höga omgivningstemperaturer.

Nyckelspecifikationer

Modell: DAB7-63H-serien

Typ: AC Miniature Breaker (MCB)

Brytkapacitet: 10kA @ 230/400V AC

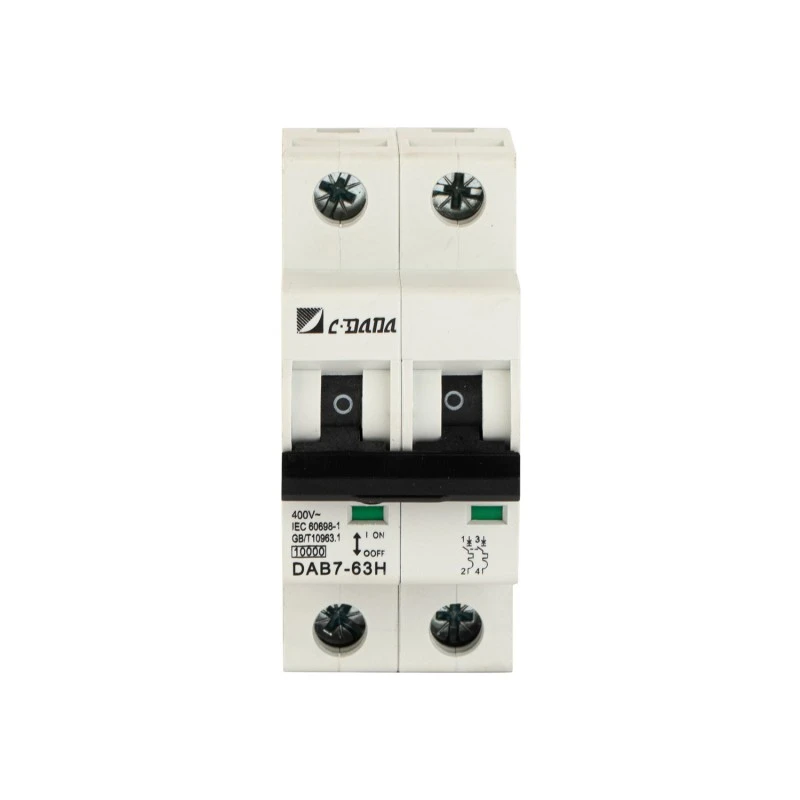

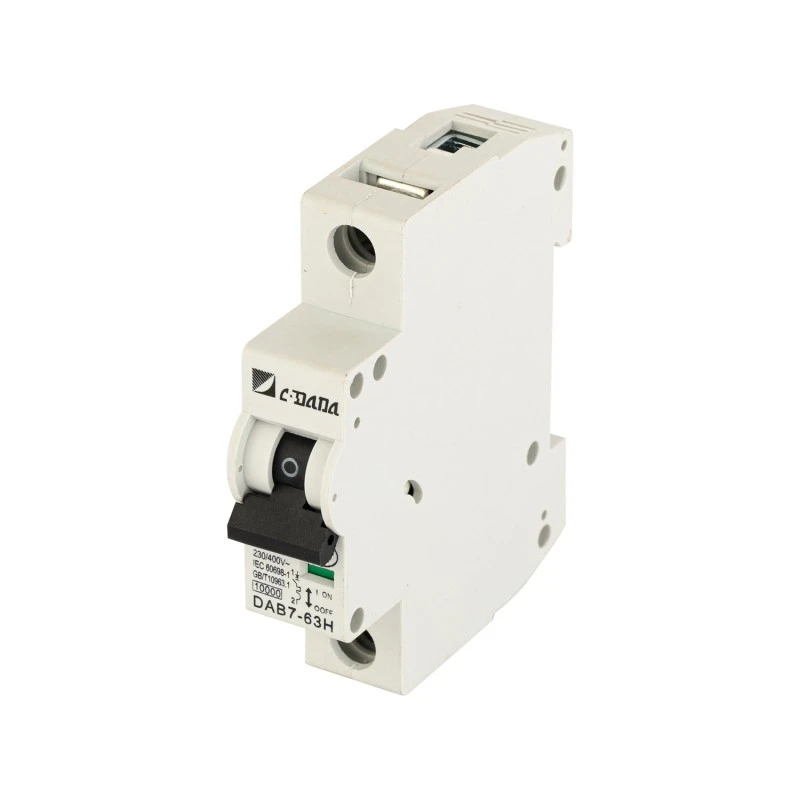

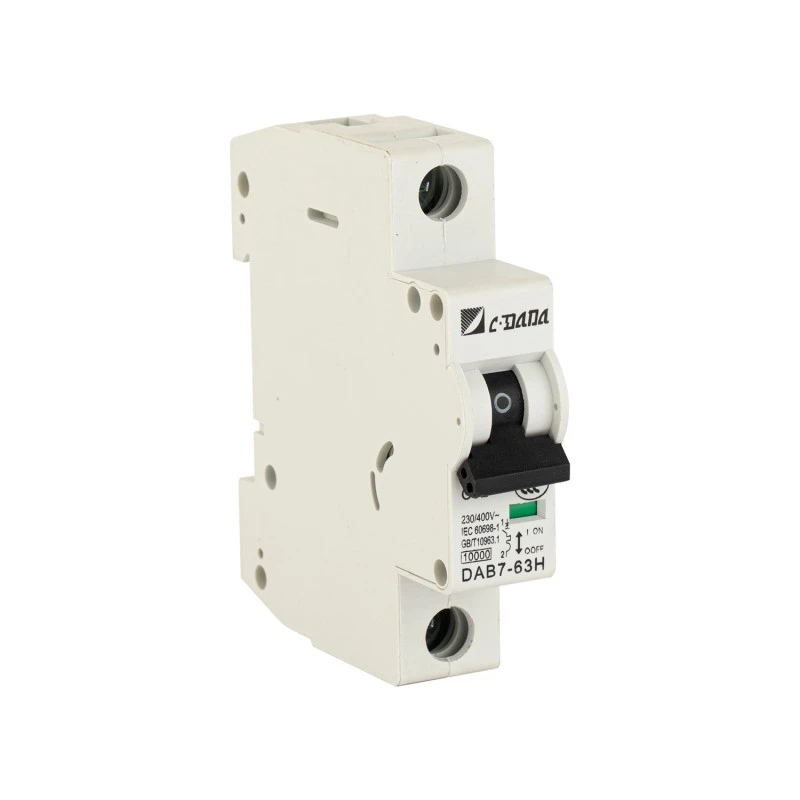

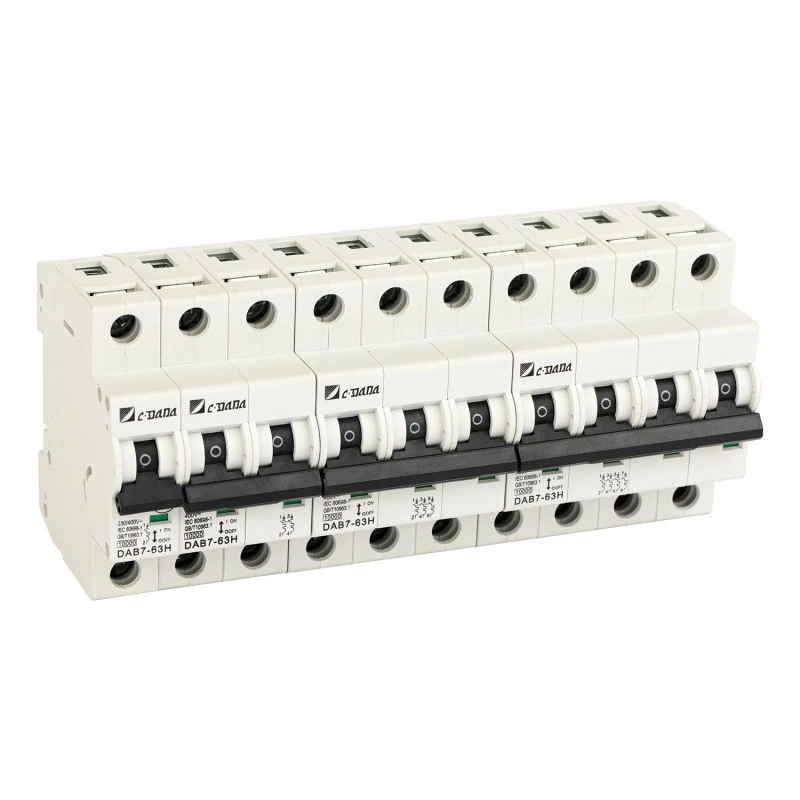

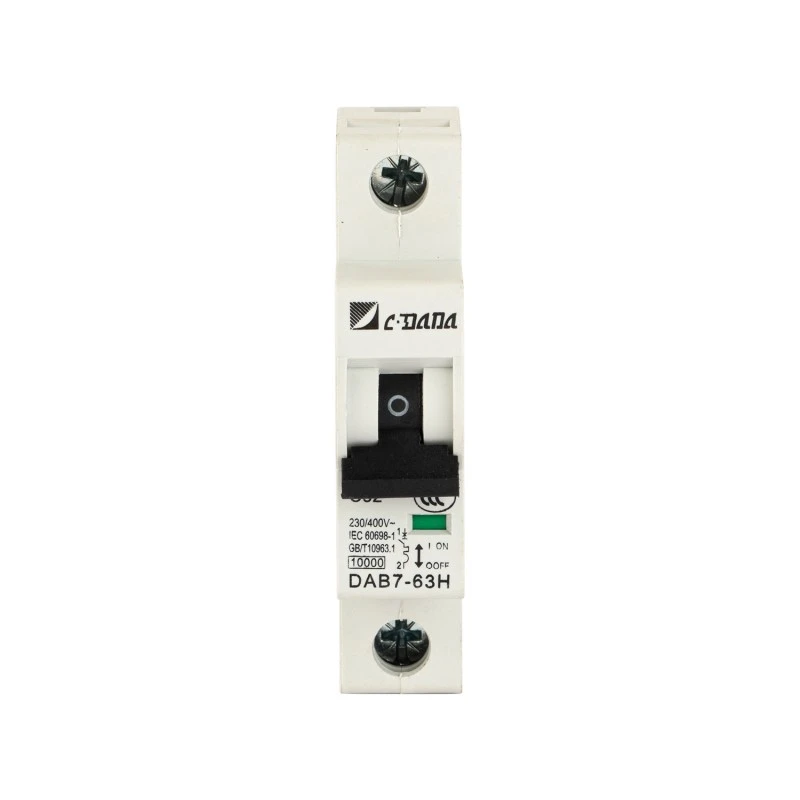

Stolpar: 1P, 2P, 3P

Märkström (in): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Driftstemperatur: –40°C till +50°C

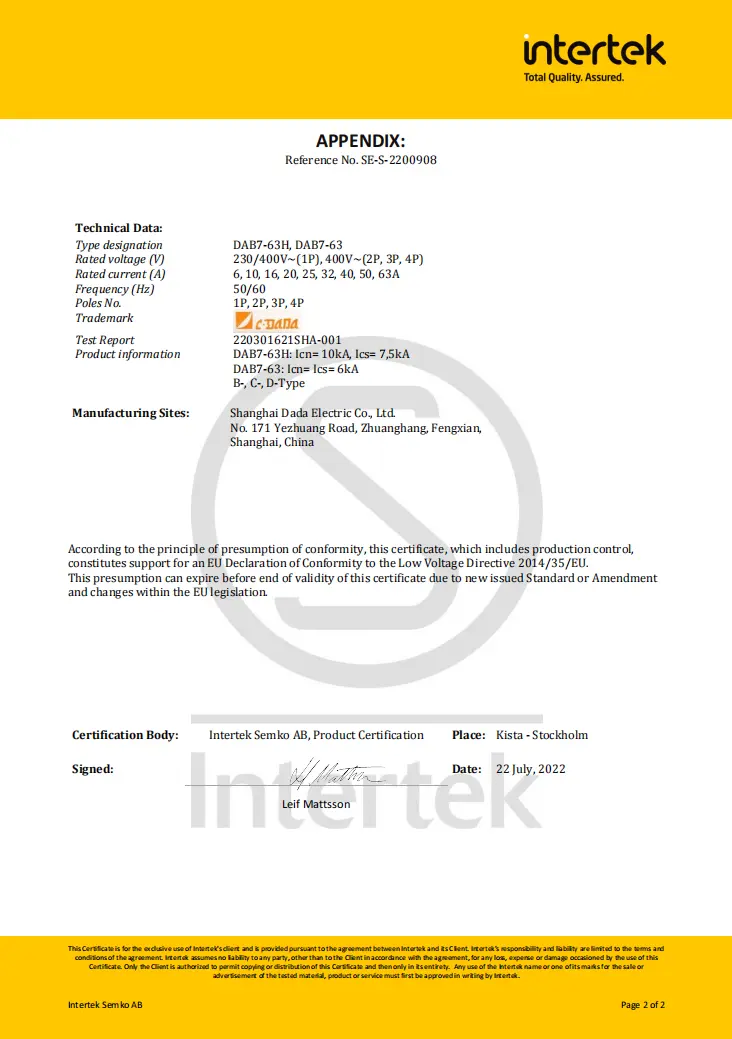

Certifieringar: CE, CB, ASTA, SEMKO

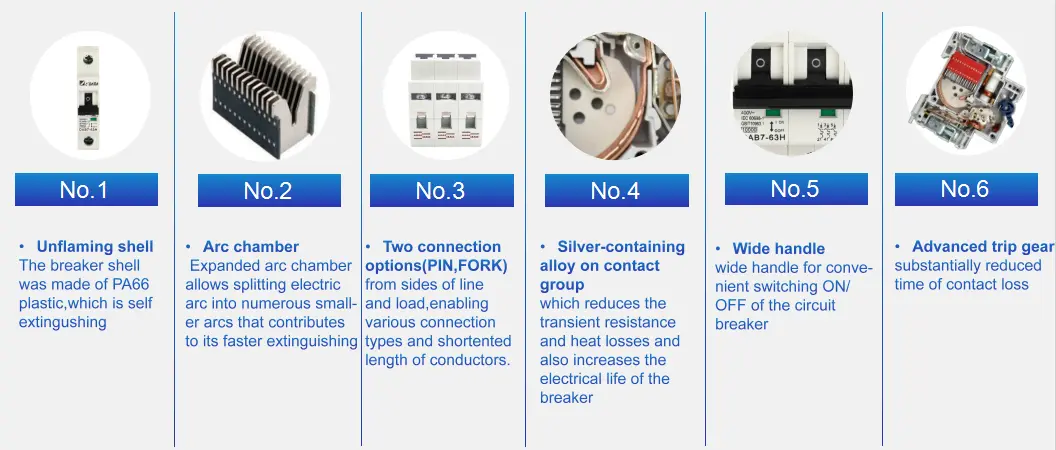

Viktiga designfunktioner:

13-platts bågkammare → ultrasnabb bågdelning och släckning

Silverlegerade kontakter → lägre motstånd, längre livslängd

Dubbla terminalalternativ: PIN eller GAFFEL (linje & lastsida)

Visuell ON/OFF/trip-indikatorfönster

Brett ergonomiskt handtag för enkel användning

Flamskyddande, anti-gulnande hölje (motsvarande UL94 V-0)

Supermomentskruvar (testade till 3 Nm) med + / – tvärfunktionella huvuden

DIN rail latch with dual locking positions → secure mounting

Tekniskt datablad

Varför välja CDADA AC MCB 10kA?

★ Industriell prestanda i miniatyrform

Medan standard-MCB erbjuder 6kA, gör 10kA-klassificeringen för DAB7-63H den lämplig för platser närmare huvudkällan – såsom distributionsrum i källaren, kommersiella golv eller lätta industriverkstäder – där potentiella felströmmar är högre.

★ Förbättrad säkerhet och hållbarhet

● Oflammande skal motstår antändning och missfärgning

● Dubbelt kylningsgaller förhindrar utkast av het gas

● Utlösningsfri mekanism säkerställer frånkoppling även om handtaget hålls PÅ

★ Lägre livstidskostnad

Silverlegerade kontakter och optimerade terminaler minskar termiska förluster och kontaktsvetsning, vilket förlänger livslängden – särskilt i högcykelapplikationer.

★ Global acceptans

Med ASTA (Storbritannien), SEMKO (Nordisk), CE (EU) och CB (global) accepteras CDADA MCB i över 70 länder – perfekt för exportorienterade panelbyggare.

★ Installatörsvänlig design

★ Bredare handtag = enklare handhavande

★ Tvärfunktionella skruvar = inga tappade fästelement

★ Rensa statusfönster = omedelbar visuell diagnostik

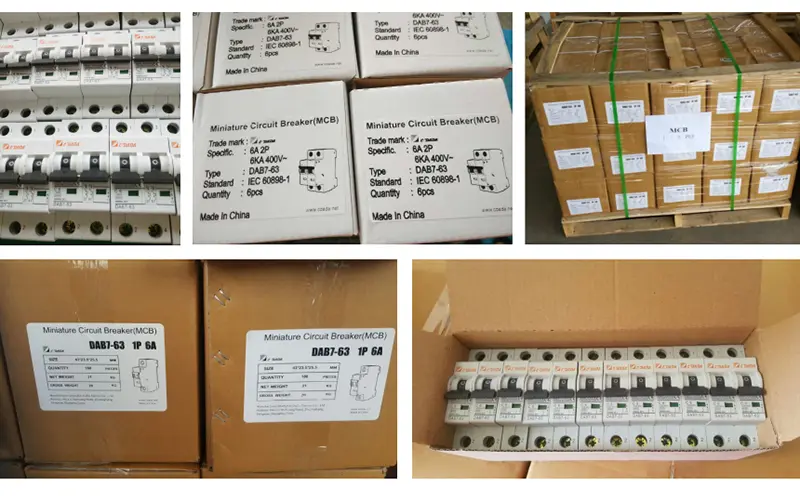

★ Höghållfasta kartonger, pallskydd, bra för långväga exporttransporter

★ Snabb leveranstid för anständiga beställningar.

Idealiska applikationer

Kommersiella byggnader: Golvfördelningspaneler, serverrum, butiker

Lätt industri: Maskinstyrkretsar, små motormatare, verkstadsuttag

Offentlig infrastruktur: Skolor, sjukhus, statliga kontor

Högdensitetsbostäder: Flerbostadshus med centraliserad mätning

Export Panels: For projects requiring international certification

Vanliga frågor

F1: Vad är skillnaden mellan 6kA och 10kA MCB?

A1: 10kA MCB kan säkert avbryta högre felströmmar – vilket gör dem lämpliga för installationer närmare transformatorn eller huvudinföraren, där kortslutningsnivåer överstiger 6kA. Använd 10kA i kommersiella/industriella underpaneler; 6kA är vanligtvis tillräckligt för ändkretsar i hem.

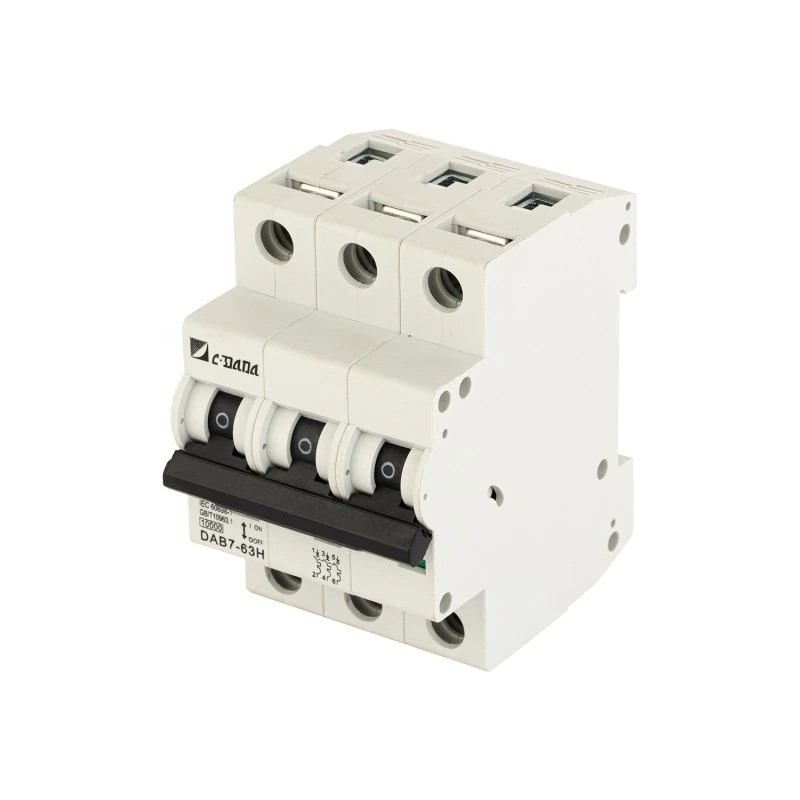

F2: Finns 10KA AC miniatyrbrytare tillgänglig i 3P för trefassystem?

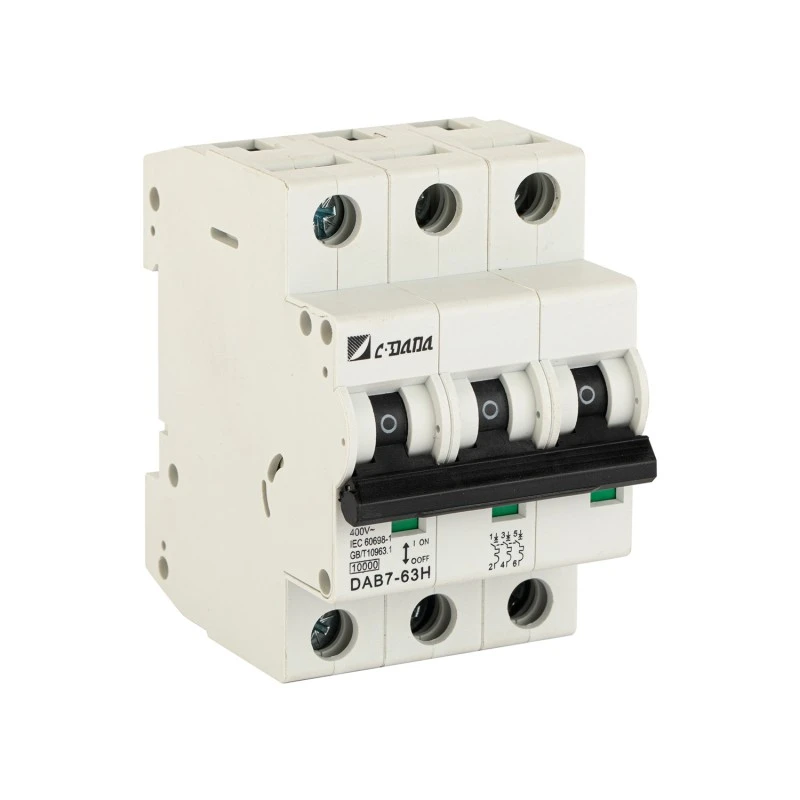

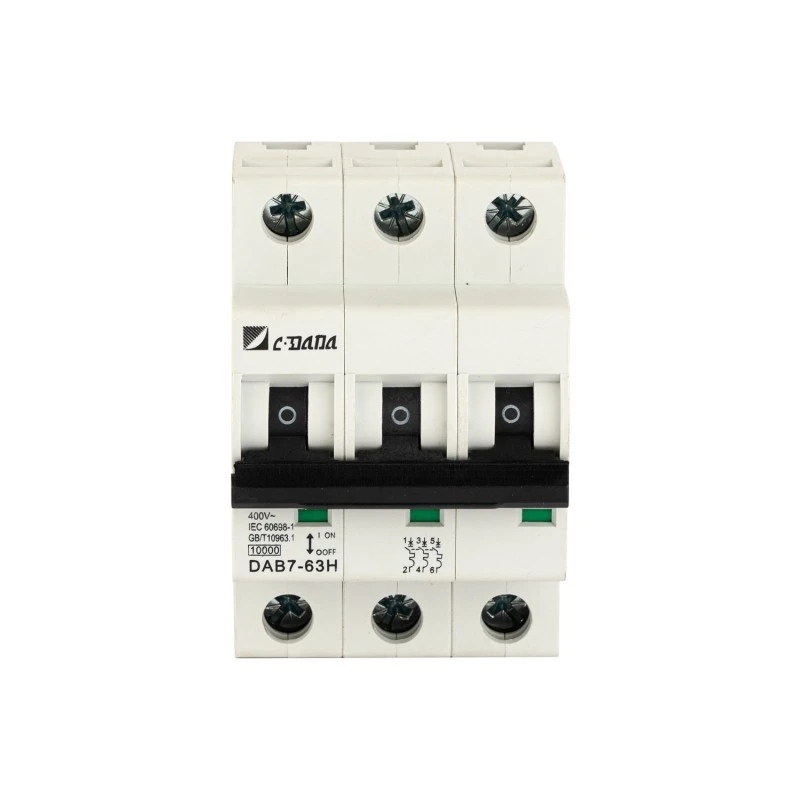

A2: Ja! DAB7-63H finns i 1P, 2P och 3P – perfekt för trefasbelysning, VVS eller maskinkretsar.

F3: Vad betyder "silverhaltig legering på kontakter" för prestanda?

A3: Det minskar kontaktresistansen, minimerar ljusbågsbildning under omkoppling och förlänger den elektriska livslängden – särskilt viktigt i kretsar med frekvent drift eller induktiv belastning.

F4: Kan jag använda kontakter av gaffeltyp med denna MCB?

A4: Absolut! Den stöder både PIN- och FORK-terminaler på lednings- och lastsidorna – vilket möjliggör flexibla kablar med låg profil och kortare kabeldragningar.

F5: Varför välja CDADA framför andra 10kA MCB-märken?

A5: CDADA sticker ut eftersom:

● Äkta 10kA-betyg med fullständiga certifieringar (inte bara gjort anspråk på)

● Avancerad ljusbågskammare (13 plattor) för överlägsen avbrott

● Alternativ med dubbla terminaler finns sällan i den här klassen

● –40°C till +50°C drift – bredare än många konkurrenter

● OEM-färdig: jämn kvalitet, engelsk support, bulkprissättning
