En praktisk guide till strömbrytare i formgjuten hölje

2026-08-25 0 Lämna ett meddelande till mig

Vad är en MCCB?

En MCCB -strömbrytare i formgjuten hölje— är en lågspänningsskyddsanordning som automatiskt kopplar bort en krets när den upptäcker överbelastning eller kortslutning. Till skillnad från en säkring kan den återställas och återanvändas efter en resa. Inuti det gjutna höljet hanterar en termisk-magnetisk utlösningsmekanism två jobb: ett termiskt element reagerar på ihållande överbelastning, medan ett magnetiskt element reagerar omedelbart på kortslutningsfel. Resultatet är ett skydd som matchar hur verkliga elektriska belastningar beter sig.

När ska man välja en MCCB: huvudinkommande matare, trefasfördelningspaneler, stora motorkretsar eller någon punkt där den potentiella kortslutningsströmmen överstiger vad en MCB kan avbryta.

När en MCB räcker: slutliga underkretsar med blygsamma belastningar och låga felnivåer — bostadskort, belysning och uttagskretsar.

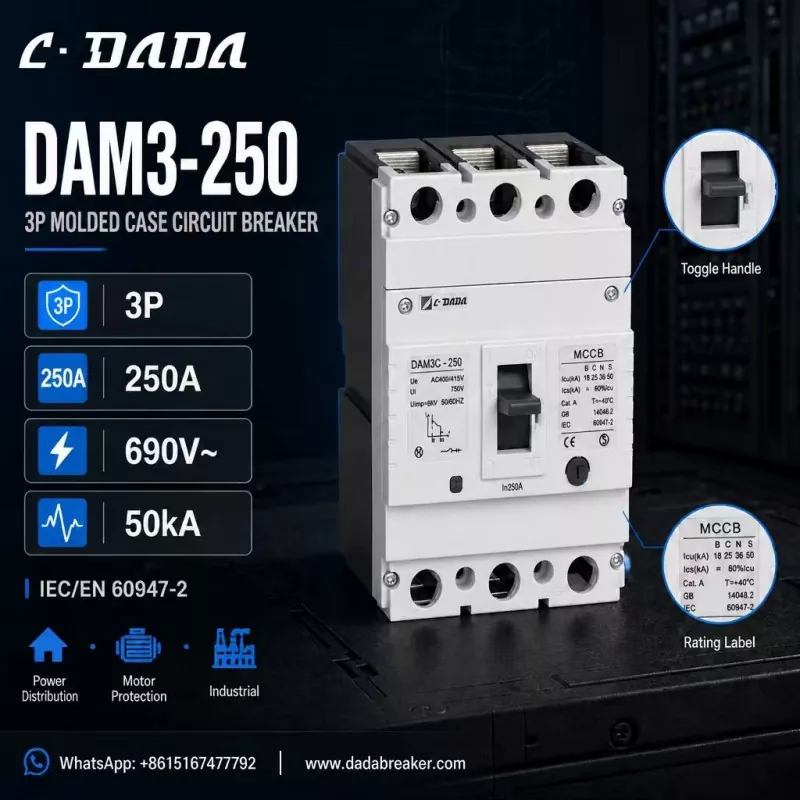

250A three-pole MCCB

Hur man väljer rätt MCCB

Märkström (In)

1. — matcha den kontinuerliga belastningen och ge utrymme för startströmmar för motorer.

Brottkapacitet (Icu / Ics)

2. — måste vara högre än den potentiella kortslutningsströmmen vid installationspunkten. Ju högre felnivå, desto högre Icu behöver du.

polacker

3. — 3P för trefassystem, 4P där nollan också behöver frånkopplas.

Spänningsvärden

4. — Kontrollera märkdriftsspänning (Ue), isolationsspänning (Ui) och impulsmotstånd (Uimp) mot systemet.

Standarder och certifiering

5. — IEC/EN 60947-2 överensstämmelse och CE-märkning är baslinjen för internationella projekt.

Ansökan

6. — Motorskydd, kraftdistribution och industriella installationer kan kräva olika ramklasser och utlösningsegenskaper.

Hur en välspecificerad 250A MCCB ser ut:

För att göra detta konkret, överväg DAM3-250 från C·DADA Electric — en 250A trepolig MCCB som illustrerar vad du ska leta efter i denna klass av enhet:

3P-konfiguration

● med 250A märkström (In), lämplig för trefasfördelningskort

Spänningsvärden:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Brytkapacitet upp till 50kA

● — Icu på 18/25/36/50 kA över B/C/N/S-varianterna, så att installatörer kan matcha felnivåer på olika punkter i nätverket

IEC/EN 60947-2 och GB 14048.2 överensstämmelse

● CE-märkt, med ett tydligt ON/OFF-vipphandtag för synlig driftstatus

● Byggd för kraftdistribution, motorskydd och industriella applikationer

Logiken bakom denna specifikation: en 250A, 3-polig ram med 50kA klassbrottskapacitet täcker de flesta behov av panelbyggare och entreprenörer – från huvudfördelningstavlor till matarkretsar för motorer – medan de flera Icu-varianterna låter dig anpassa kostnaden i rätt storlek mot faktiska felnivåer.

Urvalsrekommendation

● För slutkretsar upp till ~125A med låga felnivåer är en MCB det ekonomiska valet.

● För huvuddistribution, motorskydd och industriställverk, välj en MCCB med brytförmåga som överstiger installationens potentiella kortslutningsström.

● Vid tveksamhet, gå upp i en klass med brytkapacitet: kostnadsskillnaden är liten, medan skyddsmarginalen kan vara skillnaden mellan ett mindre fel och ett större avbrott.

Vanliga frågor

F: Vad är en MCCB?

A: Aströmbrytare i formgjuten höljeär en återställningsbar lågspänningsskyddsanordning som kopplar bort en krets vid överbelastning eller kortslutning, designad för högre strömmar och felnivåer än en dvärgbrytare.

F: Vad betyder Icu på en MCCB?

S: Icu är den ultimata kortslutningsbrytningskapaciteten — den maximala felström som brytaren kan avbryta. Ics är tjänstebrytningskapaciteten, nivån den kan avbryta upprepade gånger och förbli i drift.

F: Hur väljer jag brytkapacitet för min MCCB?

S: Välj en Icu-klassificering som är högre än den potentiella kortslutningsströmmen vid installationspunkten. Fördelningskort med hög transformatorkapacitet eller långa industriella matare behöver vanligtvis 36–50kA klassenheter.

F: Vad är DAM3-250 MCCB?

S: DAM3-250 är en 250A trepolig strömbrytare från C·DADA Electric, klassad upp till 690V med brytkapacitet upp till 50kA, för kraftdistribution, motorskydd och industriella applikationer.
