3200A luftkretsbrytare
  • 3200A luftkretsbrytare3200A luftkretsbrytare

3200A luftkretsbrytare

Model:DAA2-3200 Series
CDADA är en professionell ACB-tillverkare och leverantör i Kina. Denna 3200A luftkretsbrytare (DAA2-3200-serien) är perfekt för bulkköp, passar för AC 50Hz, 690V-nätverk. Den har intelligent skydd och exakt selektiv utlösning, med utdrag/fasta alternativ. Det är en pålitlig lågspännings-ACB för bulkköpare som behöver stabil kraftdistributionsprestanda.
    Gradering: 5.0
    (Betygsräkning: 1)

    Shanghai DADA Electric Co., Ltd. tillverkar CDADA 3200A Air Circuit Breaker (DAA2-3200-serien) för kraftiga lågspänningssystem för kraftdistribution. Designad för AC 50Hz-nätverk med märkspänningar upp till 690V, denna serie täcker märkströmmar från 2000A till 3200A. Tillgänglig i 3P- och 4P-modeller ger den överbelastnings-, kortslutnings- och underspänningsskydd för krävande elinstallationer.

    Brytaren kan användas som inkommande effektbrytare i bostadshus, kommersiella fastigheter och industrianläggningar. Det hjälper till att skydda elnätet mot elektriska fel och gör att kretsar kan öppnas eller stängas manuellt eller automatiskt. För andra ramklassificeringar och konfigurationer, se den fullständigaCDADA sortiment av luftbrytare.

    CDADA 3200A Air Circuit Breaker DAA2-3200 Series

    Specifikationer för 3200A luftkretsbrytare

    DAA2-3200-serien har en ramklassning på 3200A, med fyra märkströmalternativ. Dess brytkapacitet och korttidsbeständighet är designade för applikationer med hög strömdistribution. De viktigaste tekniska specifikationerna listas nedan.

    Modellserie DAA2-3200
    Rammärkt ström (inm) 3200A
    Märkström (in) 2000A / 2500A / 2900A / 3200A
    Märkspänning (Ue) 400V / 690V
    Impuls tål spänning 8000V @ 2000m höjd (≤12000V max)
    Icu (400V / 690V) 100kA / 65kA
    n×Icu (400V / 690V) 220kA/0,2 / 143kA/0,25
    Ics (400V / 690V) 65kA / 50kA
    Icw (1s) 65kA @ 400V / 50kA @ 690V
    Överensstämmelse med standarder GB14048.2, IEC60947-2

    Designad för tunga laster

    CDADA 3200A luftbrytare är avsedd för elektriska system med stora strömbehov. Dess nominerade ultimata kortslutningsbrytningskapacitet når 100kA vid 400V och 65kA vid 690V. Motsvarande Ics-värden är 65kA och 50kA, medan 1-sekunds korttidsmotståndsströmmen är klassad till 65kA vid 400V och 50kA vid 690V.

    Dessa betyg är relevanta vid val av brytare för huvuddistributionskretsar i stålverk, kemiska fabriker och stora tillverkningsanläggningar. Det slutliga valet bör ta hänsyn till systemspänningen, potentiella felström och skyddskoordineringskrav.

    3200A Frame Rating Stöder märkströmalternativ på 2000A, 2500A, 2900A och 3200A.
    Hög brytkapacitet Icu-värden på 100kA vid 400V och 65kA vid 690V.
    Flera skyddsfunktioner Ger överbelastnings-, kortslutnings- och underspänningsskydd.
    3P och 4P modeller Tillgänglig för olika lågspänningsdistributionsarrangemang.
    Fixade och Drawout-alternativ Stöder olika installations- och underhållsarrangemang för ställverk.
    Intelligent kontrollalternativ Valfri intelligent styrenhet stöder förbättrat skydd och fjärrövervakningsfunktioner.

    Installation och applikation

    DAA2-3200-serien finns tillgänglig i både fasta och utdragna konfigurationer. En fast 3200A ACB är installerad direkt i ställverket, medan utdragningsversionen gör att brytaren kan dras ut för inspektion och underhåll. Detta arrangemang kan förenkla service och hjälpa till att minska underhållsrelaterade stillestånd.

    Med en valfri intelligent styrenhet kan brytaren ge förbättrad feldiskriminering och fjärrövervakningsmöjligheter. Serien stöder även Four Remotes-funktionerna för integration med kompatibla SCADA-system, vilket gör den lämplig för kraftdistributionsinstallationer som kräver centraliserad övervakning och kontroll.

    Typiska applikationsmiljöer

    ● Stålverk och tunga tillverkningsanläggningar med krav på högströmsdistribution.

    ● Kemiska anläggningar som kräver kretsskydd för industriella kraftsystem.

    ● Bostadshus och kommersiella anläggningar som använder inkommande effektbrytare.

    ● Storskaliga industriella installationer och huvudströmfördelningspaneler.

    Tillverkning och kvalitetskontroll

    Shanghai DADA Electric Co., Ltd. tillverkar CDADA 3200A Air Circuit Breaker med kvalitetskontroller under hela produktionen. Kontaktsystemet använder syrefria kopparkontakter med silverlegeringsöverdrag. Varje enhet testas för mer än 10 000 mekaniska operationer som en del av de angivna produktprestandakraven.

    Produkten är specificerad med en trip-inställningstolerans på ±3% och förbättrad termisk stabilitet vid förhöjda temperaturer. Dessa egenskaper är viktiga för brytare som används i kraftiga distributionssystem, där pålitlig koppling och skyddsprestanda krävs.

    Bågsläckande design Precisionskonstruerad ljusbågssläckningskammare för kretsavbrott.
    ISO 9001 processer Produktionsprocesser hanteras under ett ISO 9001 kvalitetssystem.
    Ingenjörsstöd Snabba prototyptjänster är tillgängliga för anpassade specifikationer.
    Kontaktmaterial Syrefria kopparkontakter med silverlegeringsöverdrag.

    Företaget tillhandahåller även produktutvecklingsstöd för olika tekniska krav. För att lära dig mer om dess tillverkningsmiljö, produktionsanläggningar och utrustning, besökCDADA fabriksverkstad.

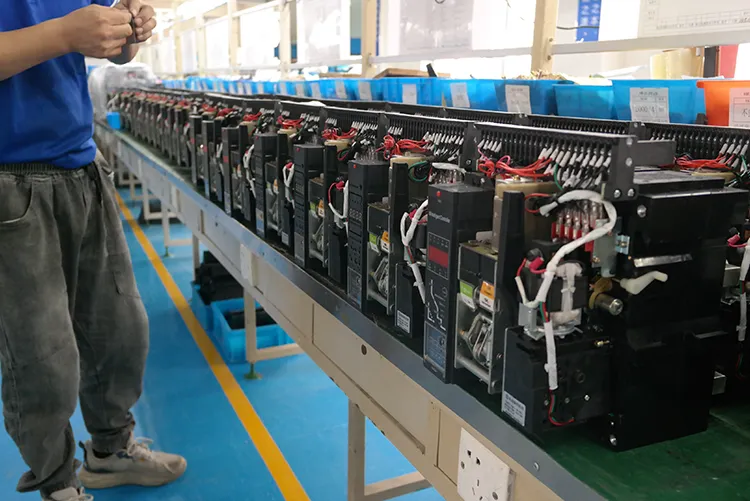

    CDADA 3200A Air Circuit Breaker manufacturing and product details

    Vanliga frågor

    Vad är den maximala märkströmmen för DAA2-3200-serien?

    Den maximala märkströmmen är 3200A. Andra tillgängliga nominella strömalternativ inkluderar 2000A, 2500A och 2900A.

    Kan denna brytare installeras som en fast eller utdragbar enhet?

    Ja. CDADA 3200A ACB finns tillgänglig i både fasta och utdragna konfigurationer. Lämplig typ kan väljas enligt ställverksdesign och underhållskrav.

    Ingår en intelligent styrenhet som standard?

    En intelligent styrenhet är en valfri konfiguration. Basmodellen kan fungera som en isolator utan en intelligent styrenhet, medan den valfria styrenheten ger förbättrat skydd och fjärrövervakningsfunktioner.

    Vad är impulsmotståndsspänningen på 2000 m höjd?

    Den angivna impulsmotståndsspänningen är 8000V på en höjd av 2000m, med ett maxvärde på 12000V enligt produktinformationen.

    Vilka standarder uppfyller DAA2-3200-serien?

    Produktspecifikationerna visar GB14048.2 och IEC60947-2 som tillämpliga standarder.

    Kan brytaren anslutas till ett SCADA-system?

    Serien stöder fyra fjärrkontrollfunktioner genom ett öppet kommunikationsprotokoll. Den kan integreras med kompatibla SCADA-system för fjärrövervakning och kontroll.

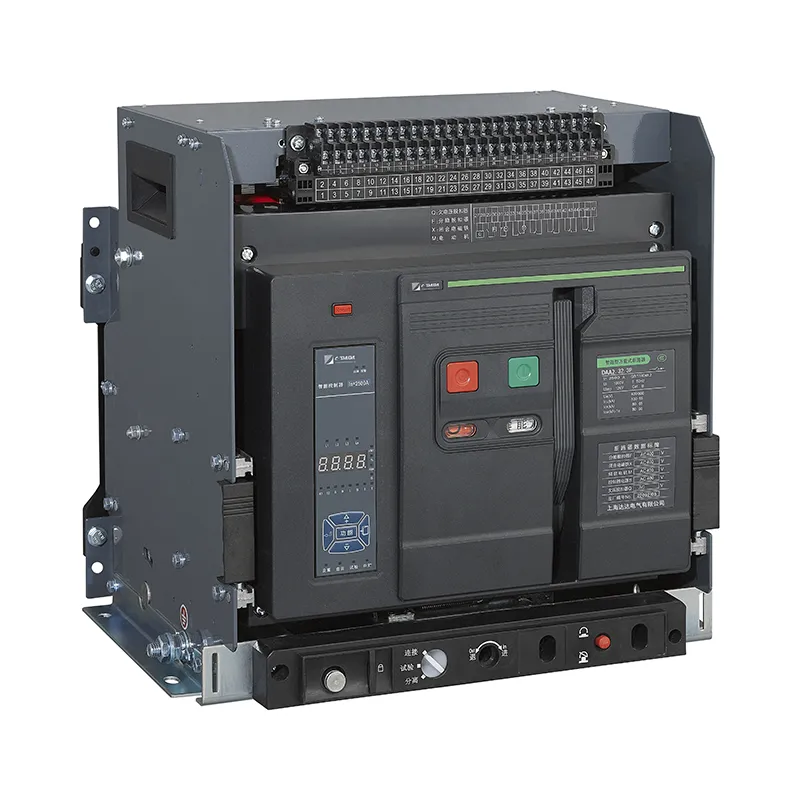

    CDADA 3200A Air Circuit Breaker product view

    Välj rätt rambetyg

    3200A-modellen är designad för starkströmsdistributionssystem. För installationer med olika nuvarande krav tillhandahåller CDADA även andra ramklassificeringar, inklusive2000A luftkretsbrytareoch4000A luftkretsbrytare. Att jämföra märkström, spänning och kortslutningskapacitet kan hjälpa till att bestämma lämplig modell för ditt ställverk.
