Den här guiden förklarar hur en 6kA AC miniatyrbrytare fungerar, vad 6kA-klassificeringen faktiskt betyder, hur B-, C- och D-utlösningskurvorna påverkar prestandan och hur man väljer lämplig märkström och polkonfiguration. Den identifierar också vanliga inköpsmisstag och tillhandahåller en praktisk checklista för ingenjörer, entreprenörer och köpare som utvärderar MCB-lösningar från tillverkare som t.ex.Shanghai DaDa Electric Co., Ltd.
Innehållsförteckning
- Vad är en 6kA AC miniatyrbrytare?
- Varför spelar 6kA-brytkapaciteten någon roll?
- Hur skyddar en AC dvärgbrytare en krets?
- Vilka tekniska parametrar bör köpare kontrollera?
- Hur påverkar B-, C- och D-tripkurvor valet?
- Var används 6kA AC dvärgbrytare vanligtvis?
- Vilka problem kan rätt MCB hjälpa till att förhindra?
- Hur kan köpare välja en lämplig 6kA MCB?
- Vanliga urvalsmisstag att undvika
- Varför arbeta med en erfaren MCB-tillverkare?
- Vanliga frågor
- Kontakta Shanghai DaDa Electric Co., Ltd.

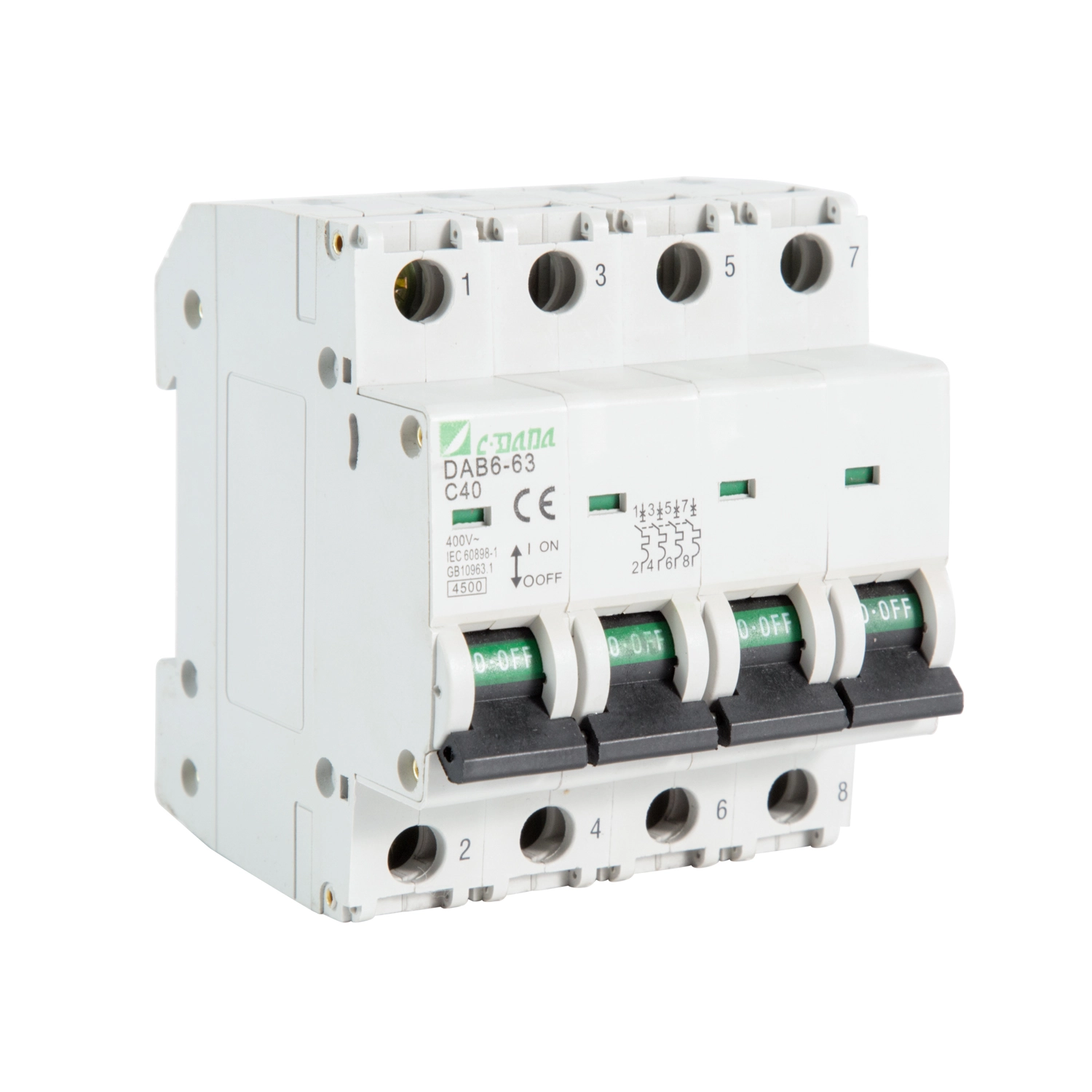

Vad är en 6kA AC miniatyrbrytare?
En dvärgbrytare, vanligen kallad en MCB, är en skyddande omkopplingsanordning utformad för att automatiskt koppla bort en elektrisk krets när onormala strömförhållanden uppstår. Till skillnad från en traditionell säkring kan en MCB normalt återställas efter att felet har åtgärdats, vilket gör det bekvämt för upprepad drift och underhåll.
Termen6kAavser brytarens nominella kortslutningsbrytningskapacitet under tillämpliga testförhållanden. Enkelt uttryckt är en 6kA MCB utformad för att säkert avbryta en potentiell kortslutningsström upp till 6 000 ampere när de specificerade kraven är uppfyllda.
Produkter som överensstämmer med IEC/EN 60898-1 specificerar vanligtvis parametrar som märkström, märkspänning, frekvens, brytkapacitet och momentana utlösningsegenskaper. Kommersiella MCB-serier kan erbjuda 6kA-klassificeringar över olika strömklasser och polkonfigurationer.
6kA är inte brytarens normala driftström. En 16A MCB är till exempel avsedd att bära sin märkström under specificerade förhållanden, medan siffran 6kA beskriver dess kortslutningsavbrottsförmåga. Dessa två specifikationer svarar på helt olika tekniska frågor.
Varför spelar 6kA-brytkapaciteten någon roll?
Kortslutning kan producera extremt höga strömmar inom en mycket kort period. Om skyddsanordningen inte på ett säkert sätt kan avbryta felströmmen som finns tillgänglig vid installationspunkten, kan konsekvenserna inkludera allvarliga kontaktskador, överdriven värme, utrustningsfel eller farliga elektriska ljusbågar.
Därför bör brytkapaciteten inte väljas bara för att 6kA är en allmänt tillgänglig specifikation. Den potentiella kortslutningsströmmen vid installationspunkten måste utvärderas och den valda brytaren måste ha tillräcklig avbrottsförmåga för det systemet.
| Parameter | Vad det betyder | Varför det spelar roll |
|---|---|---|
| 6kA | Nominell kortslutningsbrytningskapacitet | Bestämmer om brytaren kan bryta den specificerade felströmsnivån på ett säkert sätt |
| Märkström (in) | Normal strömstyrka för MCB | Måste samordnas med ledarkapacitet och förväntad belastning |
| Märkspänning (Ue) | Driftspänning för applikationen | Måste vara kompatibel med elsystemet |
| Trip Curve | Definierar det momentana magnetiska utlösningsområdet | Hjälper till att förhindra störande snubbel samtidigt som felskyddet bibehålls |
| Antal polacker | Antal ledare kopplade/skyddade | Måste matcha kretskonfigurationen |
Tillverkarens specifikationer illustrerar att 6kA MCB:er är tillgängliga för en rad strömklasser och spänningskonfigurationer, inklusive vanliga 230V och 400V AC distributionssystem.
Hur skyddar en AC dvärgbrytare en krets?
En typisk MCB kombinerar termiska och magnetiska skyddsmekanismer. Dessa två funktioner löser olika elektriska problem.
- Termiskt skydd:En ihållande överbelastning värmer ett bimetalliskt element. När temperaturen når drifttröskeln släpper mekanismen och öppnar kretsen.
- Magnetiskt skydd:En hög kortslutningsström skapar en stark magnetisk effekt som aktiverar den momentana utlösningsmekanismen och kopplar ur kretsen snabbt.
- Manuell omkoppling:MCB kan normalt kopplas manuellt för kretsisolering under underhålls- eller installationsarbete.
Denna kombination gör MCB lämplig för kretsar där både långvariga överbelastningar och plötsliga kortslutningsfel måste åtgärdas. Moderna MCB-produkter kombinerar vanligen termiska och magnetiska utlösningar och kan ge B-, C- eller D-egenskaper beroende på den avsedda belastningen.
Vilka tekniska parametrar bör köpare kontrollera?
Köpare fokuserar ofta på aktuellt betyg och pris samtidigt som de förbiser andra parametrar. För en tillförlitlig projektspecifikation bör följande egenskaper kontrolleras tillsammans.
| Specifikation | Typiskt övervägande | Köpare Checkpoint |
|---|---|---|
| Brytkapacitet | 6kA | Bekräfta att den är tillräcklig för den potentiella felströmmen |
| Märkström | Applikationsberoende | Samordna med belastning och ledarkapacitet |
| Märkspänning | Vanliga AC-distributionsspänningar | Matcha systemspänningen |
| Frekvens | 50/60Hz vanligen specificerad | Bekräfta kompatibilitet med det lokala nätet |
| Resekarakteristisk | B/C/D | Matcha kurvan för belastningens inrush-egenskaper |
| Polkonfiguration | 1P, 1P+N, 2P, 3P, 4P beroende på produkt | Matcha ledningsarrangemanget |
| Montering | DIN-skena är vanligt | Bekräfta kompatibilitet med distributionskortet |
| Standarder | IEC/EN 60898-1 eller annan tillämplig standard | Begär teknisk dokumentation och certifiering vid behov |
Produktdokumentation från etablerade tillverkare tillhandahåller vanligtvis dessa parametrar tillsammans snarare än att behandla brottkapacitet som en isolerad specifikation.
Hur påverkar B-, C- och D-tripkurvor valet?
Utlösningskurvan är ett av de viktigaste besluten när man anger en MCB. Brevet beskriver det ungefärliga området inom vilket den magnetiska momentana utlösningen verkar i förhållande till brytarens märkström.
| Kurva | Typiskt magnetiskt utlösningsområde | Typisk tillämpning |
|---|---|---|
| B | 3–5 × in | Låg inrusningsbelastning, belysning, resistiva kretsar |
| C | 5–10 × in | Allmännyttiga och måttligt induktiva belastningar |
| D | 10–20 × in | Högre inrusningsbelastningar som vissa motorer och transformatorer |
Dessa intervall förknippas vanligtvis med IEC 60898-1 MCB-egenskaper.
Till exempel, om en motor producerar en tillfällig startström flera gånger högre än dess normala driftström, kan en mycket känslig kurva lösa ut i onödan under uppstart. En C-kurva eller D-kurva enhet kan vara mer lämplig, beroende på utrustningen och den kompletta kretsdesignen.
Var används 6kA AC dvärgbrytare vanligtvis?
En 6kA AC miniatyrbrytare kan vara lämplig för många lågspänningstillämpningar när den faktiska felnivån, spänningen, strömmen och installationskraven faller inom enhetens specifikationer.
- Bostadsdistribution:belysningskretsar, uttagskretsar, hushållsapparater och grenkretsar.
- Kommersiella byggnader:kontorsfördelningstavlor, belysningssystem, detaljhandelsanläggningar och små utrustningskretsar.
- Industriella kontrollpaneler:hjälpkretsar, styrutrustning, små motorer och andra lämpliga lågspänningsbelastningar.
- Byggtjänster:VVS-relaterade hjälpkretsar, pumpar, belysning och allmän kraftfördelning där specifikationer är lämpliga.
- Elfördelningsskåp:grenkretsskydd och modulära distributionssystem.
Den faktiska tillämpningen ska alltid verifieras mot tillverkarens produktdokumentation och kraven för installationen. En 6kA-klassificering bör aldrig antas vara lämplig för alla elektriska miljöer.
Vilka problem kan rätt MCB hjälpa till att förhindra?
En av de största köpproblemen är inte bara om en brytare fungerar, utan om den fungerar konsekvent under de förhållanden som den valdes för.
1. Ihållande överbelastning
En krets som bär överdriven ström för länge kan orsaka ledaruppvärmning och för tidig försämring av utrustningen. Den termiska utlösningen är utformad för att svara på ihållande överbelastningsförhållanden.
2. Kortslutningsskada
En lämplig brytkapacitet gör att MCB kan avbryta en för hög felström utan att överskrida enhetens specificerade avbrottskapacitet.
3. Olägenheter snubbla
En olämplig utlösningskurva kan orsaka onödiga avbrott när utrustningen startar. Att matcha B-, C- eller D-egenskaper till lasten hjälper till att lösa detta problem.
4. Svårt underhåll
En modulär MCB kan ge bekväm manuell isolering, vilket hjälper elektriker att identifiera och arbeta på enskilda kretsar utan att nödvändigtvis stänga av ett helt distributionssystem.
5. Upphandlingsosäkerhet
I B2B-projekt kan ofullständiga tekniska specifikationer leda till felaktiga produkter, försenade godkännanden eller ersättningskostnader. Ett tydligt produktdatablad och definierade tekniska parametrar minskar dessa risker.
Hur kan köpare välja en lämplig 6kA MCB?
En praktisk urvalsprocess kan delas upp i flera steg. Detta hjälper ingenjörer och inköpsteam att undvika att välja en produkt enbart från en katalogtitel.
-
Bestäm systemspänningen.
Bekräfta den nominella AC-spänningen och om applikationen är enfas eller trefas. -
Beräkna eller bekräfta designströmmen.
Märkströmmen för MCB bör koordineras med den förväntade kretsbelastningen och den tillåtna strömmen för ledaren. -
Bestäm den potentiella kortslutningsströmmen.
Kontrollera den tillgängliga felströmmen vid installationspunkten och bekräfta att den valda 6kA brytkapaciteten är tillräcklig. -
Utvärdera belastningsingrepp.
Identifiera om kretsen innehåller motorer, transformatorer, kapacitiv utrustning, switchande strömförsörjning eller andra belastningar som producerar betydande startström. -
Välj lämplig trippkurva.
Välj B, C eller D baserat på den faktiska belastningen och skyddskraven istället för att bara välja det vanligaste alternativet. -
Välj stolpkonfiguration.
Bekräfta om projektet kräver 1P, 1P+N, 2P, 3P, 3P+N eller annan konfiguration som stöds av produktserien. -
Verifiera standarder och dokumentation.
Begär tillämpligt datablad, testinformation, certifikat, måttritningar och installationsinstruktioner. -
Kontrollera panelens kompatibilitet.
Verifiera DIN-skenas dimensioner, anslutningsarrangemang, ledarutbud, tillbehör och tillgängligt installationsutrymme.
- □ Märkspänning bekräftad
- □ Märkström bekräftad
- □ 6kA brottkapacitet verifierad
- □ B/C/D-kurva vald enligt belastning
- □ Polkonfiguration bekräftad
- □ Tillämplig standard bekräftad
- □ Mått och DIN-skenas montering kontrolleras
- □ Certifiering och testdokumentation begärs
- □ Driftmiljö granskad
- □ Samordning med uppströms/nedströms skydd övervägs
Vanliga urvalsmisstag att undvika
Även när grundspecifikationerna verkar korrekta kan flera misstag skapa problem efter installationen.
| Misstag | Potentiellt problem | Bättre övning |
|---|---|---|
| Välj endast efter strömstyrka | Andra kritiska parametrar kanske inte matchar | Utvärdera spänning, kurva, brytkapacitet, poler och standarder tillsammans |
| Förutsatt att varje 6kA brytare är utbytbar | Olika produkter kan ha olika dimensioner och prestandaspecifikationer | Jämför kompletta datablad |
| Använder fel trippkurva | Besvärande snubbel eller otillräcklig appliceringslämplighet | Utvärdera den faktiska belastningen |
| Ignorerar potentiell felström | Brytkapaciteten kan vara otillräcklig | Verifiera felnivån vid installationsplatsen |
| Med utsikt över konduktörskoordinering | Skyddet kanske inte matchar ledningssystemet korrekt | Koordinera MCB-klassning med ledarens kapacitet |
| Köper utan dokumentation | Godkännande och installation kan bli svårt | Begär tekniska dokument och överensstämmelsedokument innan du köper |
Korrekt koordination mellan märkström, ledarkapacitet, utlösningskarakteristik och felnivå är central för tillförlitligt val av MCB.
Varför arbeta med en erfaren MCB-tillverkare?
För inköp av stora volymer, OEM-projekt, distributionspartnerskap och tillverkning av elpaneler är produktens kvalitet bara ett övervägande. Köpare behöver också konsekventa specifikationer, stabil produktion, lyhörd teknisk kommunikation och dokumentation som stödjer projektgodkännande.
Shanghai DaDa Electric Co., Ltd.kan betraktas som en tillverkningspartner för kunder som letar efter lösningar för dvärgbrytare och relaterade elektriska lågspänningsprodukter. För B2B-köpare bör den mest användbara leverantörsutvärderingen fokusera på mätbar teknisk information snarare än enbart marknadsföringspåståenden.
- Tydliga produktspecifikationer och tekniska parametrar
- Definierade märkström och spänningsområden
- Tillgängliga brytkapacitetsalternativ
- Trip-kurvinformation för olika lastförhållanden
- Produktritningar och installationsinformation
- Tillämplig certifierings- och överensstämmelsedokumentation
- Stabila tillverknings- och kvalitetskontrollprocedurer
- Teknisk kommunikation för projektspecifika krav
- OEM/ODM-support där tillämpligt
För importörer och eldistributörer kan dessa faktorer vara särskilt viktiga när produkter behöver integreras i olika distributionssystem eller säljas på flera marknader.
Vanliga frågor
6kA hänvisar till den nominella kortslutningsbrytningskapaciteten under tillämpliga testförhållanden. Den representerar 6 000 ampere och bör inte förväxlas med MCB:s normala märkström.
Nej. Lämpligheten beror på den potentiella kortslutningsströmmen, systemspänningen, märkström, utlösningskarakteristik, polkonfiguration, installationsförhållanden och tillämpliga bestämmelser. Den tillgängliga felströmmen bör kontrolleras innan du väljer brytare.
De två siffrorna beskriver olika parametrar. 6kA är ett brytkapacitetsvärde, medan 6A är ett nominellt aktuellt värde. En brytare kan potentiellt ha en märkström på 6A och en brytkapacitet på 6kA.
De identifierar olika momentana magnetiska utlösningsegenskaper. Enligt IEC 60898-1 förknippas B i allmänhet med cirka 3–5 gånger märkström, C med cirka 5–10 gånger och D med cirka 10–20 gånger.
Motorer kan ha betydande startström, så C- eller D-egenskaper kan vara lämpliga beroende på motor och krets. Det slutliga valet bör överväga startström, felström, kabelimpedans och koordinering med andra skyddsanordningar.
Inte automatiskt. Om den potentiella kortslutningsströmmen överstiger brytarens nominella brytkapacitet, kanske en 6kA-enhet inte är lämplig. Brytaren måste väljas i enlighet med felnivån och tillämpliga installationskrav.
Köpare bör normalt begära ett detaljerat datablad, tekniska specifikationer, måttritningar, installationsinstruktioner, tillämpliga test- eller certifieringsdokument och relevanta produktstandarder. Projektspecifika krav kan kräva ytterligare dokumentation.
Överensstämmelse mellan produktionssatser, spårbarhet, teknisk dokumentation, kvalitetskontroll, leveransförmåga och teknisk support efter försäljning kan avsevärt påverka den totala kostnaden och tillförlitligheten för ett B2B-elektriskt projekt.
