A 125 15KA dvärgbrytareär designad för elektriska system som kräver både hög strömkapacitet och pålitligt kortslutningsskydd. Till skillnad från konventionella lågklassade MCB:er kan en 125A-enhet med hög brytkapacitet hantera krävande distributionsapplikationer där felströmmar kan vara avsevärt högre. Den här artikeln förklarar hur en 125 15KA MCB fungerar, vad dess nyckelspecifikationer betyder, var den kan användas, hur man väljer och installerar den korrekt och vad inköpsteam bör undersöka innan de gör en beställning. Den utforskar också de praktiska designegenskaperna hos DAB7-125-serien från Shanghai DaDa Electric Co., Ltd., inklusive termiskt-magnetiskt skydd, strömbegränsande design, stora kabelterminaler och en brytkapacitet på 15kA.
Innehållsförteckning
- Vad är en 125 15KA dvärgbrytare?
- Varför spelar 125A och 15KA roll?
- Hur fungerar skyddsmekanismen?
- Vilka funktioner förbättrar den praktiska prestandan?
- Var kan en 125 15KA MCB användas?
- Viktiga specifikationer att undersöka
- Hur man väljer rätt konfiguration
- Installations- och underhållsöverväganden
- Vanliga problem och köpproblem
- Varför Shanghai DaDa Electric Co., Ltd.?
- Vanliga frågor
- Slutliga överväganden

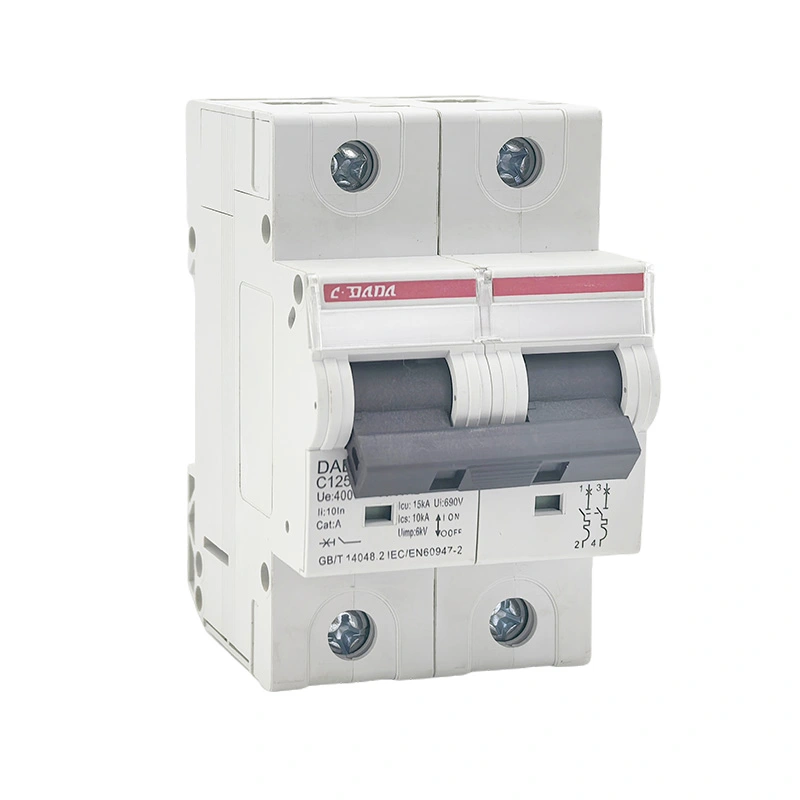

Vad är en 125 15KA dvärgbrytare?
En 125 15KA miniatyrkretsbrytare är en högströmsskyddsanordning utformad för att avbryta elektriska kretsar när onormala strömförhållanden uppstår. I produktbeteckningen identifierar "125" i allmänhet en märkström på upp till 125A, medan "15KA" hänvisar till en 15kA kortslutningsbrytningskapacitet under tillämpliga testförhållanden och standard.
Dessa två siffror beskriver olika elektriska egenskaper. 125A-klassificeringen gäller den ström som brytaren är konstruerad för att bära under specificerade driftsförhållanden. Siffran på 15kA hänför sig till nivån på den potentiella kortslutningsströmmen som brytaren kan bryta säkert under de angivna förhållandena.
Denna distinktion är viktig när ingenjörer jämför effektbrytare. En högre märkström betyder inte automatiskt en högre kortslutningsbrytningskapacitet. Båda värdena måste utvärderas mot installationens elektriska egenskaper.
DAB7-125-serien från Shanghai DaDa Electric Co., Ltd. är utvecklad för industriella och kommersiella kraftdistributionsapplikationer. Dess publicerade produktinformation identifierar en maximal märkström på 125A och alternativ för hög brytkapacitet inklusive 15kA. Tillverkaren specificerar även termiskt-magnetiskt skydd och en strömbegränsande design.
Varför spelar 125A och 15KA roll?
Elektriska distributionssystem kan innehålla betydande felenergi, särskilt nära transformatorer, fördelningscentraler, industrimaskiner och stora kraftbelastningar. Om en skyddsanordning utsätts för en felström över dess specificerade avbrottsförmåga, kan konsekvenserna inkludera skador på utrustningen, överdriven ljusbågsbildning och allvarliga säkerhetsrisker.
En brytkapacitet på 15 kA ger en högre avbrottsmarginal än många vanliga MCB:er med låg brytkapacitet. Den faktiska lämpligheten beror dock på den potentiella kortslutningsströmmen vid installationspunkten och kraven i gällande elstandard.
| Parameter | Vad det indikerar | Varför det spelar roll |
|---|---|---|
| 125A | Märkström | Bestämmer brytarens normala strömförande område. |
| 15kA | Hög kortslutningsavbrottsförmåga | Hjälper brytaren att avbryta specificerade höga felströmmar. |
| Termisk resa | Överbelastningsskydd | Reagerar på ihållande överdrivna strömförhållanden. |
| Magnetisk resa | Kortslutningsskydd | Ger snabb drift under svåra feltillstånd. |
| Strömbegränsning | Minskning av felenergi | Kan hjälpa till att begränsa stressen på nedströmsutrustning. |
Vid konstruktion av ett distributionssystem bör därför brytaren väljas från den faktiska belastningsberäkningen, ledningsklassificering, felströmsberäkning, spänning, frekvens, polkonfiguration och koordinationskrav snarare än från enbart strömmärket.
Hur fungerar skyddsmekanismen?
En modern MCB kombinerar i allmänhet två primära utlösningsprinciper: termiskt skydd och magnetiskt skydd. De två mekanismerna adresserar olika typer av överströmshändelser.
Termiskt skydd reagerar på överbelastningsförhållanden som kvarstår över tid. När strömmen överskrider den avsedda driftsnivån, får värmen att termoelementet fungerar och öppnar kretsen.
Magnetskydd är avsett för högströmsfel. Ett starkt magnetiskt svar kan aktivera utlösningsmekanismen snabbt när en allvarlig kortslutning inträffar.
När kontakter separeras vid felavbrott kan en elektrisk ljusbåge bildas. Interna båghanteringsstrukturer hjälper till att kontrollera och släcka ljusbågen under avbrott.
Strömbegränsande konstruktion kan minska den energi som tillåts passera genom kretsen under en kortslutning, vilket hjälper till att minska stressen på anslutna komponenter.
Produktinformationen för DAB7-125 beskriver en termisk och magnetisk utlösningsfunktion, en utlösningsfri mekanism och en strömbegränsande design. Dessa egenskaper är särskilt relevanta för applikationer där skyddsanordningen måste reagera konsekvent på både långvariga överbelastningar och högströmsfel.
Vilka funktioner förbättrar den praktiska prestandan?
Elektrisk skyddsutrustning utvärderas inte enbart utifrån dess strömstyrka. Mekanisk konstruktion, terminaldesign, kontaktmaterial, monteringsmetod och interna ljusbågskontrollarrangemang kan alla påverka den praktiska användbarheten.
- Hög brytkapacitet:En 15kA-specifikation ger en högre kortslutningsavbrottskapacitet än många konventionella MCB:er med låg brytkapacitet.
- Stora kabelanslutningar:DAB7-125-serien är designad med stora anslutningar lämpliga för koppar- och aluminiumledare upp till 35 mm² enligt tillverkarens publicerade information.
- Trip-fri mekanism:Brytaren kan behålla sin skyddande funktion även när manövermekanismen hålls i PÅ-läget.
- Positiv kontaktindikation:En tydlig indikation på kontaktstatus kan göra inspektion och underhåll enklare.
- Termisk-magnetisk drift:Olika överströmsförhållanden kan åtgärdas genom kompletterande utlösningsmekanismer.
- DIN-skena montering:Modulär montering förenklar installationen i kompatibel distributionsutrustning.
- Flamskyddande hölje:Den publicerade DAB7-125-informationen specificerar ett PA66 flamskyddande hölje.
Dessa detaljer är viktiga för distributörer och systemintegratörer eftersom installationseffektivitet och servicevänlighet kan påverka den totala driftsupplevelsen, inte bara det ursprungliga inköpspriset.
Var kan en 125 15KA MCB användas?
En 125A högbrytande MCB kan övervägas för elektriska distributionssystem där kretsströmmen och felnivån faller inom enhetens specificerade driftområde. Typiska applikationsmiljöer kan inkludera industrianläggningar, kommersiella byggnader, utrustningsfördelningspaneler och andra högre strömkretsar.
| Ansökan | Typiskt krav | Potentiell fördel |
|---|---|---|
| Industriell distribution | Högre strömbelastningar och krävande feltillstånd | Hög strömkapacitet med kortslutningsskydd |
| Kommersiella byggnader | Pålitligt distributionsskydd | Kompakt modulärt skydd för distributionskretsar |
| Maskinsystem | Skydd för elektrisk utrustning och matare | Termisk och magnetisk överströmsrespons |
| Fördelningspaneler | Utrymmeseffektiva skyddsanordningar | DIN-skena installation och moduluppbyggnad |
| Kraftkrävande utrustning | Högre kretsström | Upp till 125A märkströmskonfiguration beroende på vald modell |
Användningslämplighet ska alltid bekräftas mot den fullständiga elektriska konstruktionen. Spänning, frekvens, potentiell felström, ledarstorlek, omgivningstemperatur, polkonfiguration och tillämpliga installationsregler kan ändra lämpligt brytarval.
Viktiga specifikationer att undersöka
Köpare fokuserar ofta på "125A" och "15kA" eftersom de är lätta att förstå. Professionell upphandling kräver dock en bredare specifikationsgenomgång.
| Specifikation | Inköpsfråga |
|---|---|
| Märkström | Stämmer den valda klassificeringen med den beräknade kretsbelastningen och ledarkapaciteten? |
| Brytkapacitet | Är den specificerade kapaciteten på 15kA lämplig för den potentiella felströmmen? |
| Märkspänning | Matchar brytaren systemspänningen och distributionsarrangemanget? |
| Antal stolpar | Kräver kretsen 1P, 2P, 3P, 4P eller annan konfiguration? |
| Tripkurva | Är den valda frigöringskarakteristiken kompatibel med den anslutna lasten? |
| Tillämplig standard | Uppfyller produkten den standard som krävs för målmarknaden och installationen? |
| Terminalkapacitet | Kan anslutningarna säkert rymma den specificerade ledaren? |
| Installationsmetod | Krävs DIN-skena montering eller annat monteringsarrangemang? |
Till exempel använder IEC 60947-2 och IEC/EN 60898-1 olika klassificeringar och testramar för effektbrytare. Publicerade tillverkardata kan därför innehålla både Icu- och Icn-terminologi beroende på standard och produktkategori. En köpare bör verifiera exakt vilken klassificering som gäller vid den avsedda installationens spänning och driftsförhållanden.
Hur man väljer rätt konfiguration
Att välja en 125 15KA dvärgbrytare bör börja med det elektriska systemet snarare än produktkatalogen. En enkel urvalsprocess kan minska risken för att brytaren inte matchar kretsen.
- Bestäm designströmmen.Beräkna den förväntade kontinuerliga och intermittenta belastningsströmmen.
- Kontrollera ledarens klassificering.Skyddsanordningen bör vara koordinerad med kabelns tillåtna ström under de faktiska installationsförhållandena.
- Bestäm potentiell kortslutningsström.Den valda brytkapaciteten bör vara tillräcklig för felnivån vid installationspunkten.
- Bekräfta spänning och frekvens.Se till att brytaren är klassad för det elektriska systemet.
- Välj polarrangemang.Tänk på kraven på fas- och nollledare.
- Se över resans egenskaper.Utlösningskurvan bör vara lämplig för den anslutna lasten och förväntade inkopplingsförhållanden.
- Bekräfta standarder och certifieringar.Kontrollera målmarknadens krav, projektspecifikation och lokala elföreskrifter.
- Verifiera fysisk kompatibilitet.Bekräfta mått, terminalstorlek, DIN-skenas kompatibilitet och panelavstånd.
Installations- och underhållsöverväganden
Korrekt installation är avgörande för alla högströmsskyddsanordningar. Inte ens en väldesignad strömbrytare kan inte kompensera för felaktigt dimensionerade ledare, lösa terminaler, olämpliga kapslingar eller felaktiga installationsmetoder.
- Verifiera brytarens modell och klassificering före installation.
- Isolera strömförsörjningen och följ tillämplig säkerhetsprocedur.
- Bekräfta att ledarens tvärsnitt är kompatibelt med anslutningen.
- Förbered ledarna korrekt och undvik skadade eller felaktigt skalade kabeländar.
- Dra åt terminalerna enligt tillverkarens specificerade krav.
- Se till att brytaren är säkert monterad på den kompatibla DIN-skenan.
- Kontrollera att höljet ger lämpligt skydd och utrymme.
- Inspektera plintarna regelbundet för tecken på överhettning, missfärgning eller mekanisk löshet.
- Testa skyddssystemet enligt installationens underhållskrav.
Underhållsscheman bör återspegla miljön och arbetscykeln. Industriella installationer med hög belastning, frekventa omkopplingar, damm, vibrationer eller förhöjda temperaturer kan kräva tätare inspektion än lätt belastade distributionssystem inomhus.
Vanliga problem och köpproblem
Köpare av högströms MCB möter ofta flera praktiska utmaningar. Att åtgärda dessa problem före upphandling kan förhindra förseningar och installationsproblem.
Vissa produktannonser nämner bara en generisk "hög brottkapacitet". Köpare bör begära exakt klassificering, standard, spänning och testgrund.
Att välja 125A utan att kontrollera kabelkapacitet och faktisk designström kan skapa koordinationsproblem.
Större ledare kräver terminaler som är utformade för att acceptera den erforderliga tvärsnittsarean. Terminalkompatibilitet bör bekräftas före köp.
Internationella köpare behöver ofta tekniska specifikationer, certifieringar, ritningar och produktinformation för projektgodkännande.
En professionell leverantör bör kunna tillhandahålla tydlig produktdata och hjälpa köpare att förstå skillnaderna mellan märkström, brytförmåga, utlösningsegenskaper och installationskrav.
Varför Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.utvecklar och tillverkar kretsskyddsprodukter för industriella och kommersiella elektriska applikationer. Dess publicerade produktportfölj inkluderar MCB, MCCB, RCBO, RCCB och relaterad kretsskyddsutrustning.
DAB7-125-serien är placerad för applikationer som kräver högre strömkapacitet och hög kortslutningsbrytningsförmåga. Publicerade specifikationer inkluderar en 15kA hög brytkapacitet, termisk-magnetisk utlösningsfunktion, strömbegränsande design, positiv kontaktindikering och terminaler lämpliga för större ledare. :contentReference[oaicite:1]{index=1}
Tillverkarens fabriksinformation beskriver också dedikerade verkstäder för stansning, punktsvetsning, nitning, formsprutning och montering, som stödjer produktionen av både MCB- och MCCB-produkter. :contentReference[oaicite:2]{index=2}
För distributörer, elgrossister, panelbyggare och OEM-kunder kan denna typ av tillverkningskapacitet vara användbar när konsekvent produktförsörjning, teknisk dokumentation och konfigurationsstöd är viktiga delar av ett köpbeslut.
| Köparkrav | Relevant DAB7-125 Karakteristik |
|---|---|
| Högströmkretsskydd | Märkström upp till 125A |
| Högre kortslutningskrav | Upp till 15kA brytkapacitet enligt publicerad produktinformation |
| Överbelastningsskydd | Termisk trippfunktion |
| Kortslutningssvar | Magnetisk utlösningsfunktion |
| Större ledare | Stora kabelanslutningar utformade för ledare upp till 35 mm² enligt tillverkarens information |
| Panelinstallation | Modulär DIN-skena monteringsdesign |
Produktspecifikationer bör alltid bekräftas mot den senaste tekniska dokumentationen före slutligt projektgodkännande, särskilt när brytaren ska installeras i en miljö med hög felström eller ett reglerat elsystem.
Vanliga frågor
15KA avser en 15kA kortslutningsbrytningskapacitet under tillämpliga specificerade testförhållanden. Den indikerar nivån på den potentiella kortslutningsströmmen enheten är utformad för att avbryta enligt dess tillämpliga klassificering och standard.
Nej. Valet måste ta hänsyn till ledarens kapacitet, belastningsegenskaper, systemspänning, omgivningsförhållanden, felström, polkonfiguration och tillämpliga elektriska krav.
125A är associerat med brytarens märkström, medan 15kA hänvisar till dess kortslutningsavbrottsförmåga. De beskriver olika egenskaper hos skyddsanordningen.
Det kan övervägas för lämpliga industriella distributionskretsar när det elektriska systemet faller inom produktens specificerade klassificeringar och installationskrav.
Nej. Brottförmåga är bara en valfaktor. Spänning, märkström, utlösningsegenskaper, ledarkoordination, polkonfiguration och installationsförhållanden måste också utvärderas.
Termiskt skydd adresserar ihållande överbelastningsförhållanden, medan magnetiskt skydd reagerar snabbt på högströmsfel som kortslutningar.
Shanghai DaDa Electrics publicerade DAB7-125-information säger att dess stora kabelterminaler är lämpliga för koppar- och aluminiumkablar upp till 35 mm². Det exakta ledararrangemanget bör alltid bekräftas med aktuell teknisk dokumentation före installation.
Köpare bör begära det tekniska databladet, tillämpliga standarder, märkspänning, brottkapacitetsdata, utlösningsegenskaper, måttritningar, terminalinformation, certifieringar och förpackningsdetaljer som är relevanta för destinationsmarknaden.
Slutliga överväganden
En 125 15KA dvärgbrytare uppfyller en specifik kombination av krav: relativt hög strömkapacitet och förbättrad kortslutningsavbrottsförmåga. För ingenjörer och inköpsteam är det viktigt att förstå vad varje betyg representerar för att fatta det korrekta tekniska beslutet.
De viktigaste övervägandena sträcker sig bortom siffrorna "125A" och "15kA". En fullständig utvärdering bör inkludera märkspänning, felström, utlösningsegenskaper, polkonfiguration, ledningskompatibilitet, tillämpliga standarder, installationsmiljö och fysiska dimensioner.
DAB7-125-serien från Shanghai DaDa Electric Co., Ltd. kombinerar högströmsskydd med termisk-magnetisk drift, strömbegränsande design, stora kabelanslutningar och en publicerad brytkapacitet på upp till 15kA. Dessa egenskaper gör produkten relevant för en rad industriella och kommersiella distributionstillämpningar när den är korrekt anpassad till det elektriska systemet.
