En praktisk guide till jordfelsbrytare med överströmsskydd

Vad är en RCBO?

EnRCBO— jordfelsbrytare med överströmsskydd — är en lågspänningsskyddsanordning som kombinerar överbelastningsskydd, kortslutningsskydd och detektering av jordfelsström (läckage) i en enda gjuten enhet. Inuti det kompakta höljet hanterar en termisk magnetisk utlösningsmekanism överbelastningar och kortslutningar, medan en nollföljdsströmtransformator kontinuerligt jämför strömmen som flyter i strömförande och nollledarna. När skillnaden överstiger den märkbara restströmmen (IΔn), löser enheten ut inom millisekunder, och strömmen avbryts innan läckströmmen kan skada människor eller orsaka brand.

När ska man välja en RCBO: slutliga underkretsar som behöver både överströmsskydd och personligt läckageskydd - utomhusuttag, apparatkretsar, garage, källare, badrum och andra fuktiga eller lättillgängliga platser.

DABL-63 tillhör RCBO-klassen: en enhet, tre skydd — det mest utrymmes- och kostnadseffektiva valet för enfas hushållsslutkretsar.

Hur väljer man rätt RCBO?

1. Märkström (In): matcha kretsens kontinuerliga belastning, med utrymme för inkopplingsströmmar för apparater (t.ex. 40A täcker standardkretsar för hushållsapparater).

2. Brytkapacitet (Icn): måste vara högre än den potentiella kortslutningsströmmen vid installationspunkten; 6kA täcker typiska felnivåer för bostäder och lätta kommersiella anläggningar.

3. Poler: 1P+N för enfasiga slutkretsar med kompakt DIN-skena montering.

4. Utlösningskarakteristik: C-kurva (5–10× In) för allmän last i hushåll och apparater; B-kurva för känslig elektronik; D-kurva för motorstart.

5. Standarder och certifiering: IEC/EN 61009-1 överensstämmelse och CE-märkning är baslinjen för internationella projekt.

6. Användning: utomhusuttag, apparatkretsar och garage/källarbelysning kan kräva högre känslighet än allmänna inomhuskretsar.

Hur en välspecificerad RCBO ser ut

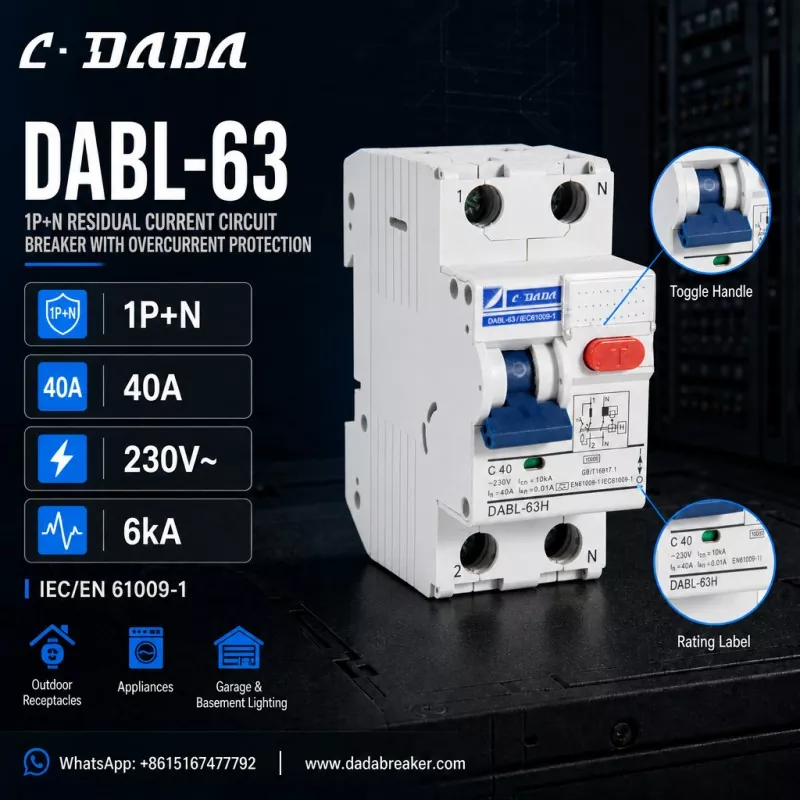

För att göra detta konkret, överväg DABL-63 frånC·DADA Electric, en 1P+N jordfelsbrytare med överströmsskydd som visar vad man ska leta efter i denna klass av enhet:1P+N-konfiguration

● Strömförande pol kopplad och noll följt, kompakt för standard DIN-skena distributionskort 40A märkström (In)

● Med C-kurva utlösning (C40) 230V~ märkspänning

● 6kA brytkapacitet (Icn)

● IΔn = 0,01A (10mA) högkänsligt jordfelsskydd

● IEC/EN 61009-1 överensstämmelse

● Röd T-testknapp för periodiska funktionskontroller, plintar märkta 1/2/N, märketikett och kretsschema tryckt på höljet

● Byggd för utomhuskärl, hushållsapparater, garage och källarbelysning

Logiken bakom denna specifikation

En 40A, 1P+N ram med 10mA högkänsligt läckageskydd täcker majoriteten av slutkretsarna i bostäder: 40A matchar belastningen av vanliga apparat- och uttagskretsar, 1P+N håller enheten kompakt för trånga distributionscentraler, och 10mA-känsligheten ger ett extra lager av personligt skydd, precis där den kräver personligt skydd i IEC-områden och utomhusområden där den kräver.

FAQ

F: Vad är en RCBO?

S: En RCBO — jordfelsbrytare med överströmsskydd — är en lågspänningsskyddsenhet för återställningstabell som kombinerar överbelastningsskydd, kortslutningsskydd och skydd för jordfelsbrytare (läckage) i en enhet, vanligtvis upp till 63A för slutliga kretsar.

F: Vad är skillnaden mellan en RCBO och en MCB?

S: En MCB ger endast överbelastnings- och kortslutningsskydd. En RCBO lägger till detektering av restström (läckage) ovanpå, kopplar bort kretsen när läckströmmen överstiger IΔn - skyddar människor och förhindrar elektriska bränder.

F: Vad betyder IΔn = 10mA?

A: IΔn är märkdriftsströmmen. 10mA är en högkänslighetsklassning: enheten löser ut när läckströmmen når 10mA, vilket ger snabbare personligt skydd än 30mA generellt.

F: Vad är DABL-63 RCBO?

S: DABL-63 är en 1P+N jordfelsbrytare med överströmsskydd från C·DADA Electric — 40A, C-kurva, 230V~, 6kA brytkapacitet och 10mA högkänsligt läckageskydd, i enlighet med IEC/EN 61009-1, för utrustning för utomhusbruk och belysning i garage/källare.
