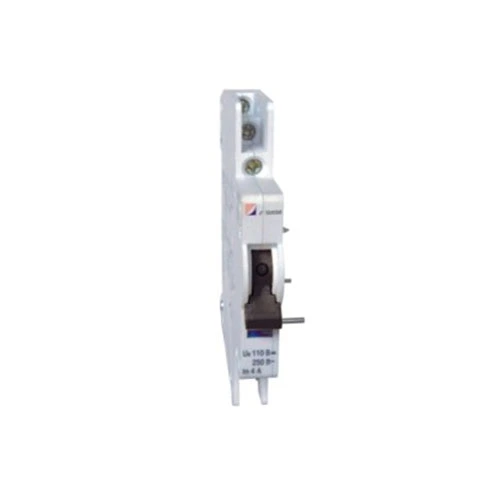

MCB-larm och hjälpkontakt

CDADA är en tillverkare och leverantör med 40+ års erfarenhet, vi har sett för många projekt där paneloperatörer missar en utlöst brytare – tills det är för sent. Det är därför vi designade CDADA MCB Alarm and Auxiliary Contact (DAB7-FL): en smart, platsbesparande lösning som ger dig två kritiska signaler i en modul – brytarläge (ON/OFF) och utlösningsorsak (överbelastning/kortslutning).

Vårt råd: Om ditt styrsystem behöver skilja mellan manuell avstängning och felutlösning, är detta tillbehöret du måste ange. Standarda hjälpkontakter ensamma kan inte se skillnad – men våra kan.

Dubbelfunktionsdesign: en modul, två signaler

CDADA MCB Alarm & Auxiliary Contact har två oberoende överföringskontakter med en smart mekanisk väljare:

★ Gul indikator vid "A": Båda kontakterna fungerar som hjälpkontakter → signalerar MCB PÅ/AV-tillstånd

★ Gul indikator vid "AL":

★ Vänster kontakt = Hjälp (PÅ/AV-status)

★ Höger kontakt = Larm (aktiveras endast när MCB löser ut på grund av fel)

★ Detta betyder att du kan koppla:

★ Ett grönt ljus för att visa "ström på"

★ Ett rött ljus eller PLC-ingång för att utlösa "fellarm"

★ Allt från en enda tilläggsmodul på din DAB7-63 MCB.

Tekniska specifikationer

Viktigt: Detta tillbehör kan inte användas fristående – det måste monteras direkt på en DAB7-63 MCB.

Installationsguide (från våra fältingenjörer)

★ Följ dessa steg för säker och pålitlig drift:

★ Stäng AV kretsen före installation.

★ Skjut DAB7-FL-modulen på vänster sida av DAB7-63 MCB tills den klickar.

★ Säkra med den medföljande dubbelhäftande tejpen (för vibrationsmotstånd).

★ Anslut kablarna till de 4 terminalerna (2 per kontaktgrupp):

★ Använd vänster par för extra (status)

★ Använd höger par för larm (trippdetektering)

★ Ställ den gula väljaren på "AL" om du behöver fellarmfunktioner.

★ Test: Utlösa MCB manuellt – endast larmkontakten ska ändra tillstånd under en felutlösning.

★ Proffstips: Märk dina kablar tydligt! Många tekniker förväxlar hjälpsignaler kontra larmsignaler under driftsättning.

När ska du använda den här istället för en vanlig hjälpkontakt?

Typiska applikationer:

★ Datacenter PDU-övervakning

★ Solar kombinerar lådor

★ Industriella kontrollpaneler

★ Byggnadsledningssystem (BMS)

★ Säkerhetskretsar för hiss eller VVS

Vanliga frågor

F1: Kan jag använda detta på icke-CDADA MCB:er?

A1: Nej. DAB7-FL är mekaniskt och dimensionellt utformad endast för CDADA DAB7-63 brytare. Den passar inte Schneider, ABB eller Siemens MCB.

F2: Hur fungerar larmkontakten egentligen?

A2: Inuti MCB:en rör sig en utlösningsspärrmekanism annorlunda under en termisk/magnetisk felutlösning jämfört med en manuell avstängning. DAB7-FL känner av denna mekaniska skillnad och aktiverar larmkontakten endast vid verkliga fel.

F3: Behöver jag koppla båda kontakterna?

A3: Inte nödvändigtvis. Du kan bara använda hjälpenheten, bara larmet eller båda – beroende på din kontrolllogik. Modulen ger dig flexibilitet.

F4: Är det lämpligt för DC-solenergiapplikationer?

A4: Ja! Med en DC-12-klassning på 110V/0,5A är den idealisk för solsträngsövervakning där du behöver upptäcka PV-arrayfel på distans.

F5: Varför välja CDADA framför generiska varumärken?

A5: Eftersom vi erbjuder:

● Verklig feldiskriminering (inte bara positionsavkänning)

● Sömlös integration med DAB7 MCB:er – inga adapterplattor

● Fabrikstestad mekanisk koppling – inget spel eller missade signaler

● Tydlig visuell indikator (gul flagga) för fältverifiering

● Globala certifieringar (CE, CB, RoHS) för problemfria projekt

Slutanteckning från CDADA R&D

I moderna elektriska system räcker det inte med "på/av" - du behöver intelligens. Vår MCB Alarm & Auxiliary Contact förvandlar en enkel brytare till en diagnostisk nod, som hjälper dig att bygga smartare, säkrare paneler. Och eftersom den är gjord av samma team som designar MCB, får du perfekt synergi – inga gissningar.” — CDADAs produktutvecklingsteam

Redo att beställa? Vi erbjuder:

● Massrabatter för panelbyggare

● Förmonterade MCB + DAB7-FL-enheter (spara arbetskraft)

● Gratis kopplingsscheman och PLC-logikexempel
