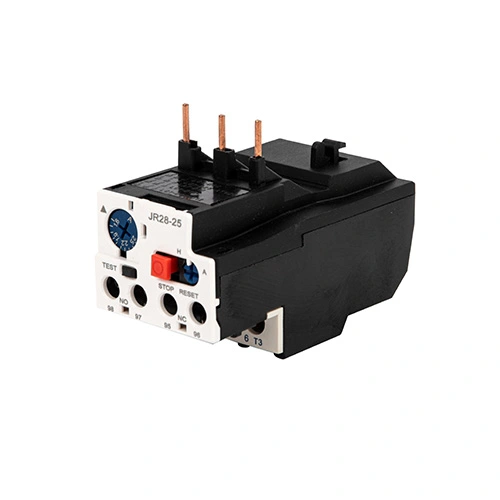

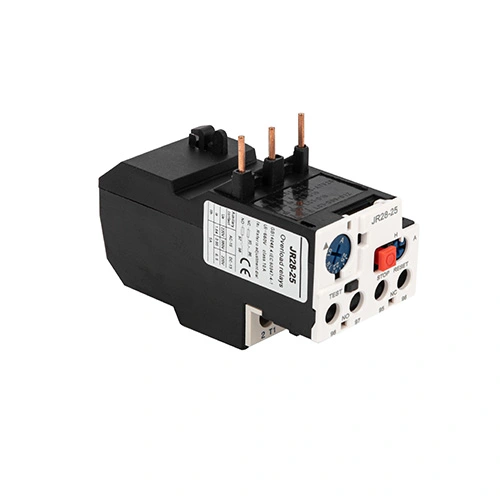

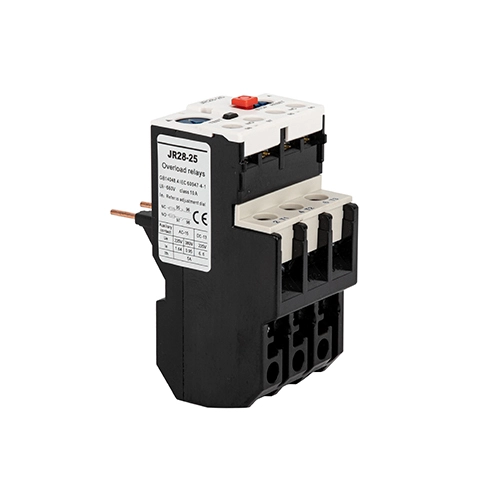

JR28 Termiskt överbelastningsrelä

Skydda dina motorer med JR28 Thermal Overload Relay, en robust och intelligent skyddslösning utvecklad av CDADA, en pålitlig tillverkare i Kina. Designad för sömlös integration med CDADA D-seriens kontaktorer (D9 till D150), ger JR28-reläet ett omfattande försvar mot:

● Överbelastningar

● Fasfel (förlust av en fas)

● För långa motorstarttider

● Långvarigt rotorstopp

Med ett omfattande justerbart strömområde från 0,1A upp till 140A, täcker JR28-serien applikationer från små fläktar till stora industripumpar och kompressorer. Den har en testknapp för kontroll av styrkretsen, en tydlig utlösningsindikator, manuellt eller automatiskt återställningsval och ett förslutningsbart lock för att förhindra obehöriga justeringar. Byggd på beprövad bimetallisk termisk teknik och kompatibel med IEC 60947-4-1, säkerställer CDADA JR28 pålitligt, underhållsvänligt motorskydd i krävande miljöer över hela världen.

Nyckelspecifikationer

Serie: JR28 Thermal Overload Relay

Märke: CDADA | Tillverkare: Shanghai DADA Electric CO.,LTD

Kompatibilitet: Designad för D9, D12, D18 … upp till D150 kontaktorer (LC1-D/F-serien)

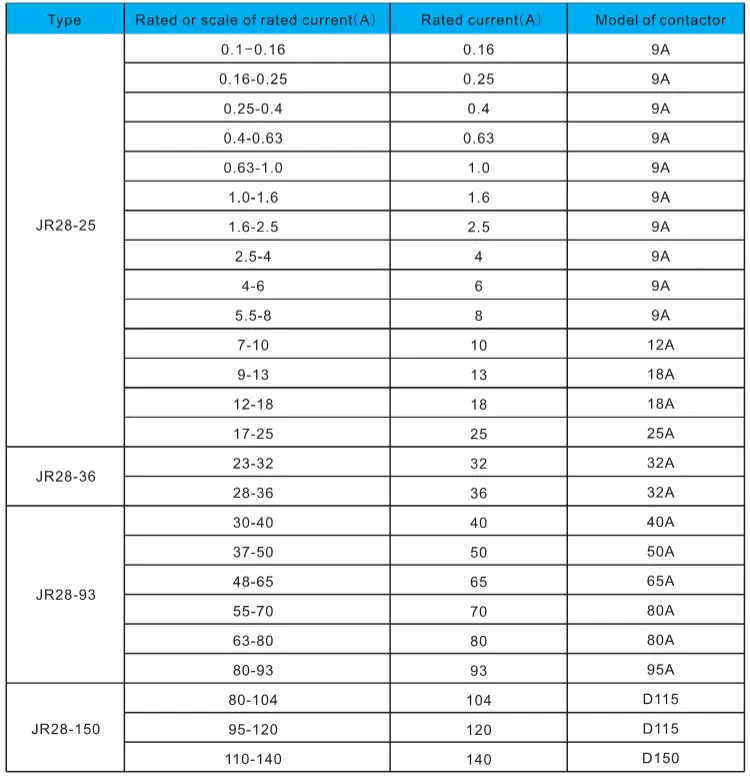

Märkströmområde: 0,1A – 140A (flera modeller: JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Poler: 3-polig (övervakar alla faser för obalans)

Skyddsfunktioner:

★ Termisk överbelastning

★ Fasfel upptäckt

★ Övervakning av lång starttid

★ Rotorstoppskydd

Återställningsläge: manuellt eller automatiskt (via väljare)

Testknapp: Simulerar utlösning – aktiverar både NO- och NC-hjälpkontakter

Stoppknapp: Öppnar endast NC-kontakt (för nödsignalering)

Tripindikator: Visuell flagga visar utlöst status

Inställningslås: Locket kan förseglas för manipuleringssäkert drift

Hjälpkontakter: Standard 1NO + 1NC (för larm, PLC-återkoppling eller förreglingar)

Montering: Snap-on design direkt på kompatibla CDADA kontaktorer

Certifiering: Överensstämmer med IEC/EN 60947-4-1 (CE-dokumentation tillgänglig)

Varför välja CDADA JR28 Thermal Overload Relay?

★  Bred nuvarande täckning

Från 0,1A till 140A – stöder allt från fraktionerade HP-motorer till 110kW+ industriella enheter.

★ Full kompatibilitet med kontaktorer i D-serien

Konstruerad för att passa D9 till D150 – säkerställer perfekt mekanisk och termisk koordination.

★ Avancerade diagnostiska funktioner

★ TEST-knappen verifierar styrledningar utan strömavbrott

★ STOP-knappen möjliggör extern signalering

★ Tripindikator påskyndar felsökning

★ Industriell tillförlitlighet

Äkta bimetallisk termisk mekanism (ej elektronisk) – immun mot EMI, spänningsspikar och programvarufel.

★ Säkerhet & efterlevnad redo

Förslutningsbart lock uppfyller ISO, CE och fabriksrevisionskrav för låsta inställningar.

★ Kostnadseffektivt skydd

Förhindrar utbränning av motorer, minskar stilleståndstiden och förlänger utrustningens livslängd – idealiskt för OEM-tillverkare och systemintegratörer.

★ Förpackningsdetaljer varierar beroende på produkt. Vi tillhandahåller denna information i våra offerter och packlistor. Standardexportkartonger är designade för optimal palletering och containerlastning.

Typiska applikationer

★ Motorstartaggregat: Parat med kontaktorer för pumpar, fläktar, transportörer

★ VVS-system: Kylare, kyltorn, lufthanterare

★ Vatten & avloppsvatten: Dränkbara och centrifugalpumpar

★ Tillverkning: Blandare, extruderare, förpackningslinjer

★ Mining & Construction: Krossar, hissar, ventilationsfläktar

Vanliga frågor

F1: Vad är skillnaden mellan JR28- och LRD-serien?

A1: Båda är termiska överbelastningsreläer från CDADA. JR28-serien stöder högre strömmar (upp till 140A) och är designad för större kontaktorer (upp till D150), medan LRD vanligtvis täcker lägre områden (upp till ～104A). Funktionellt ger de liknande skydd – men JR28 är optimerad för tung industriell användning.

F2: Kan jag använda JR28 Thermal Overload Relay med icke-CDADA-kontaktorer?

S2: Även om det är möjligt i vissa fall, kräver optimal prestanda och garantistöd parning med CDADA D-seriens kontaktorer (D9–D150). Mekanisk passning, värmeavledning och koordinationskurvor valideras som ett system.

F3: Hur fungerar fasfelsskyddet i JR28?

A3: Om en fas går förlorad, bär de återstående två ledarna obalanserad ström, vilket orsakar asymmetrisk uppvärmning i de bimetalliska remsorna. JR28 upptäcker denna obalans och trippar snabbare än vid normal överbelastning, vilket förhindrar skador på motorlindningen.

F4: Är manuell återställning säkrare än automatisk återställning?

S4: Ja – för kritiska system. Manuell återställning tvingar en operatör att inspektera och åtgärda felet innan omstart. Automatisk återställning är lämplig för obevakad eller fjärransluten utrustning där kontinuitet prioriteras (t.ex. kylpumpar).

F5: Varför välja CDADA JR28 framför globala varumärken?

A5: CDADA erbjuder:

● Äkta termisk differentialmekanism med hög noggrannhet

● Full kompatibilitet med D9–D150-kontaktorer – plug-and-play-tillförlitlighet

● Testa, stoppa, återställa och täta funktioner i en kompakt enhet

● Konkurrenskraftig prissättning med CE-kompatibel kvalitet

● Snabb teknisk support och engelsk dokumentation för globala kunder
