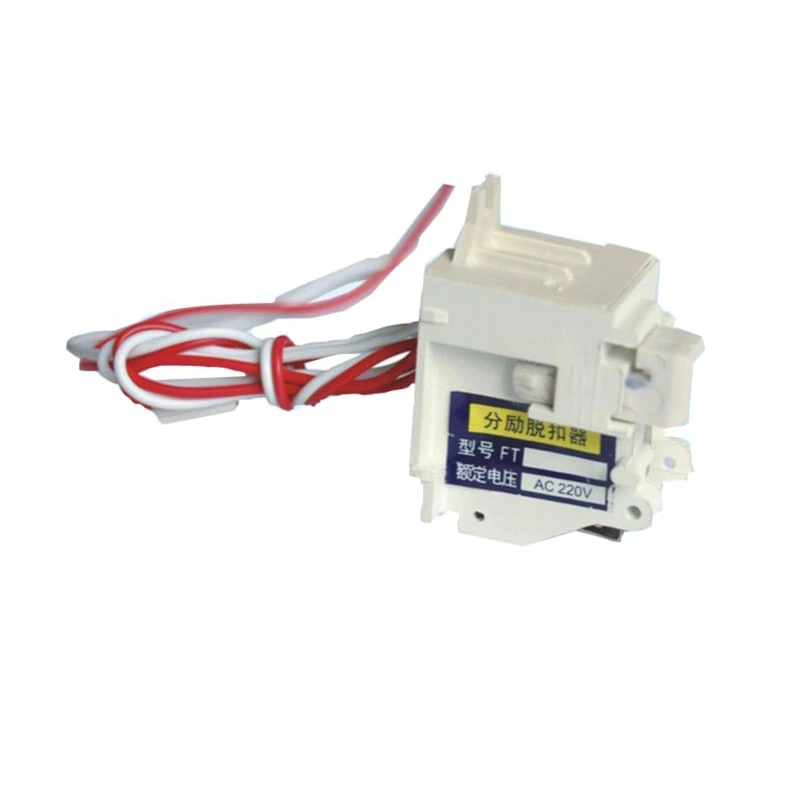

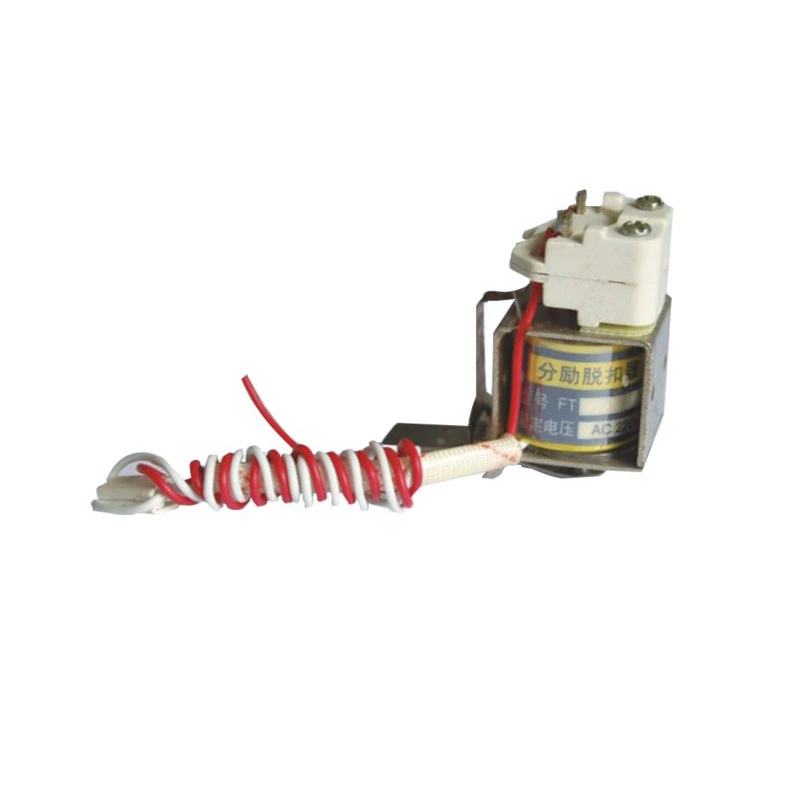

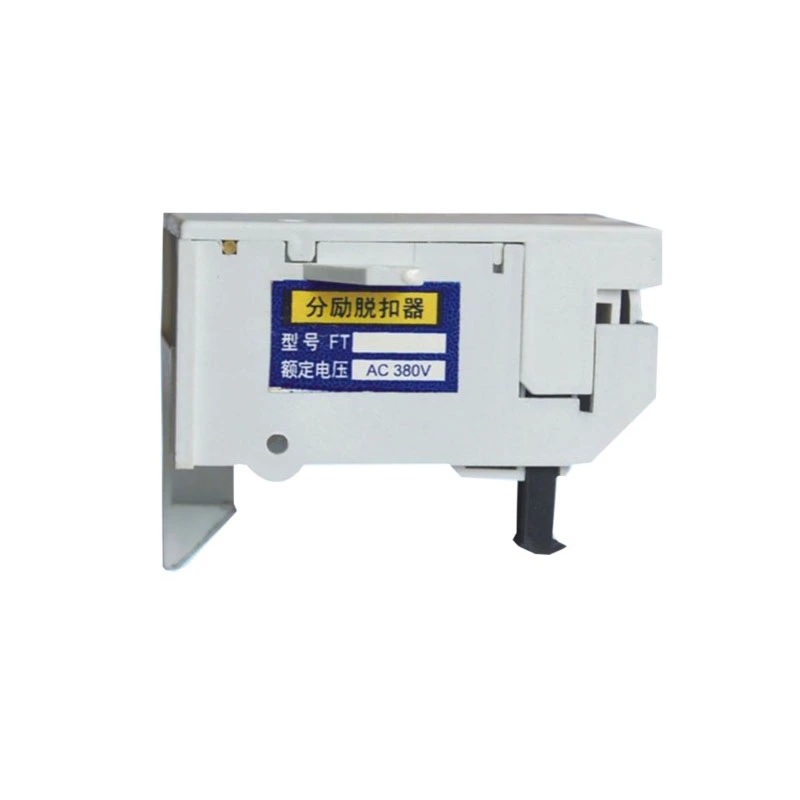

MCCB Shunt Release

Shanghai DADA Electric CO., LTD. är en pålitlig tillverkare i Kina och har sitt eget varumärke, CDADA. Vi förstår vikten av att ha pålitliga och effektiva elektriska komponenter som kan fjärrstyras för att säkerställa säkerhet och systemintegritet. Det är därför vi utvecklade CDADA MCCB Shunt Release, designad speciellt för att möta dessa behov.

Oavsett om du är en ingenjör som vill förbättra ditt systems säkerhetsfunktioner eller en inköpschef som söker högkvalitativa komponenter, erbjuder vår shuntrelease den tillförlitlighet och användarvänlighet du behöver.

Produktens höjdpunkter

★ Syfte: Fjärrstyrning av MCCB:er (Molded Case Circuit Breakers) för omedelbar frånkoppling.

★ Spänningsintervall: Kompatibel med AC 50Hz 220V/380V och DC 110V/220V matningar.

★ Förkopplad bekvämlighet: Levereras med fabriksförberedda interna kablar, vilket endast lämnar externa anslutningar för användaren.

★ Enkel installation: Anslut dina styrsignaler till angivna terminaler – ingen komplicerad installation krävs.

★ Pålitlig prestanda: Designad för omedelbar drift, vilket säkerställer snabba svarstider under kritiska situationer.

★ Vår rekommendation: För optimal prestanda, matcha alltid spänningsklassen för shuntutlösaren med din MCCB:s specifikationer för styrströmförsörjning.

Tekniska specifikationer

Installations- och användningsguide

Följ dessa steg för att få ut det mesta av din CDADA MCCB Shunt Release:

★ Verifiera kompatibilitet: Se till att spänningsklassen för shuntutlösningen matchar din MCCB:s kontrollförsörjning.

★ Anslut styrsignal: Använd den medföljande tryckknappen (SB2) eller din egen kontrollenhet för att ansluta till terminalerna P3 och P4.

★ Kontrollera kopplingsscheman: Se det medföljande diagrammet där endast de streckade linjerna behöver anslutas av användaren—all annan ledning är fabriksförberedd.

★ Testdrift: Före full utplacering, testa shuntfrigöringen under kontrollerade förhållanden för att bekräfta korrekt funktion.

★ Underhållstips: Inspektera regelbundet ledningsanslutningarna för tecken på slitage eller skador. Håll området runt shuntutlösaren rent och fritt från damm för att säkerställa tillförlitlig drift.

Kopplingsschema översikt

Kopplingsschemat för CDADA MCCB Shunt Release är enkelt:

● SB2: Öppningsknapp (tillhandahålls av användaren).

● P3, P4: Plintnummer för anslutning av din styrsignal.

● Oss: Styr strömförsörjningen.

● QF: Hjälpkontakt.

Endast de streckade linjerna i diagrammet kräver användaranslutning – alla andra nödvändiga kablar kommer föranslutna från fabriken, vilket gör installationen snabbare och enklare.

Installationsanmärkning: Dubbelkolla alltid dina kablar innan du sätter på ström för att undvika potentiella faror.

Vanliga frågor

F1: Vad betyder "shunt release"?

A1: En shuntutlösare är ett tillbehör som används för att fjärröppna en strömbrytare i nödfall eller specifika driftskrav. Det ger ett sätt att snabbt koppla bort strömmen utan fysisk åtkomst till själva brytaren.

F2: Kan jag använda denna shunt-release med vilken MCCB som helst?

S2: Nej, den måste vara kompatibel med MCCB-modellen och dess styrspänning. Våra shuntreleaser är designade för att fungera sömlöst med CDADA MCCB:er men kan också vara kompatibla med andra märken – om du är osäker, rådgör med vårt tekniska supportteam.

F3: Är shuntutlösaren lämplig för både AC- och DC-applikationer?

S3: Ja, vår shuntutlösning stöder både AC (220V, 380V) och DC (110V, 220V) applikationer, vilket ger flexibilitet i olika miljöer.

F4: Varför välja CDADA shunt release framför andra?

A4: På CDADA prioriterar vi:

● Kvalitetssäkring: Rigorösa tester säkerställer att varje enhet uppfyller höga standarder.

● Enkel installation: Förkopplade enheter sparar tid och minskar fel.

● Kundsupport: Direkt hjälp från vårt erfarna team.

● Kostnadseffektivitet: Konkurrenskraftig prissättning utan att kompromissa med kvaliteten.

Slutanteckning från CDADA

Att välja rätt shuntutlösare kan avsevärt förbättra säkerheten och funktionaliteten hos dina elsystem. Med CDADA får du inte bara en komponent – ​​du får en partner som är engagerad i excellens i varje detalj. Låt oss hjälpa dig att uppnå sinnesfrid med våra pålitliga och lättanvända lösningar.
