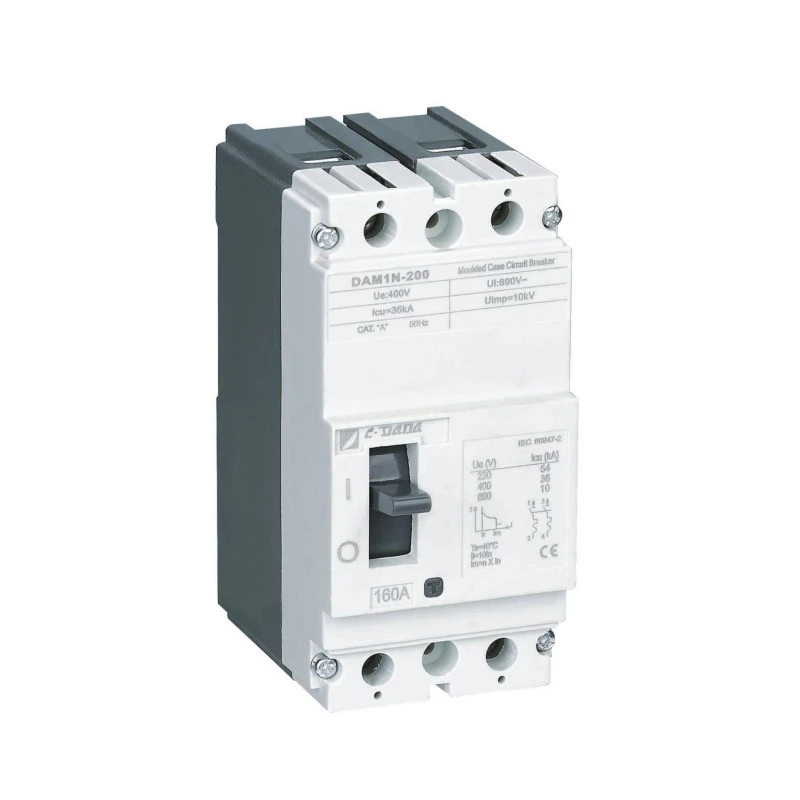

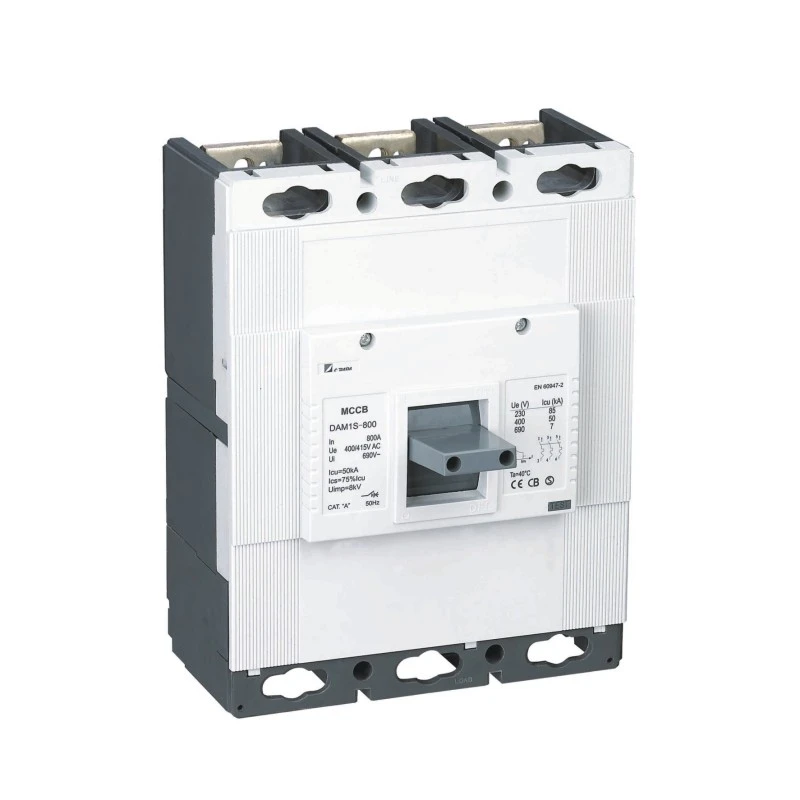

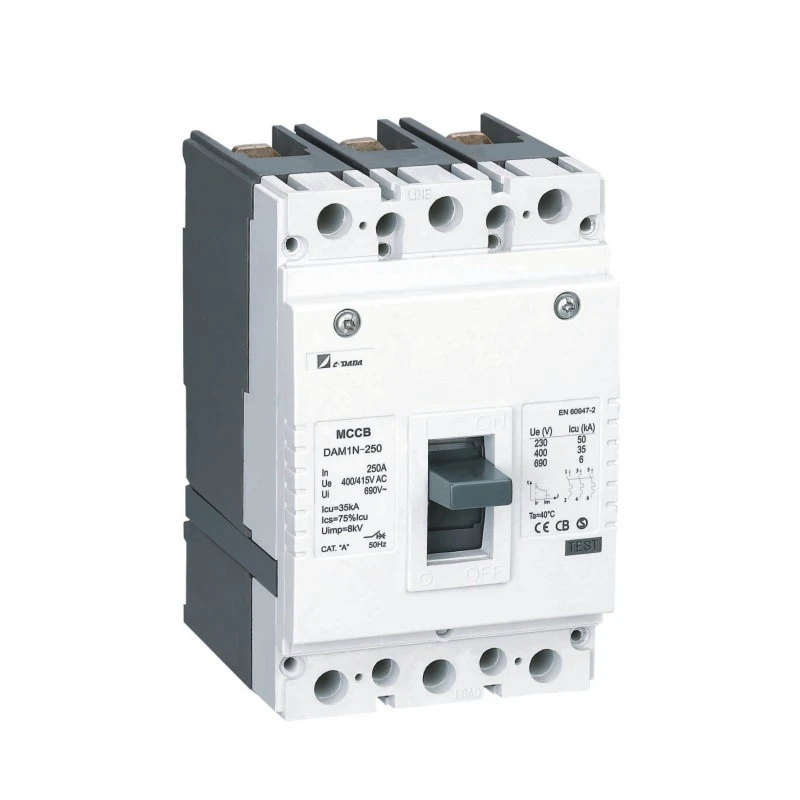

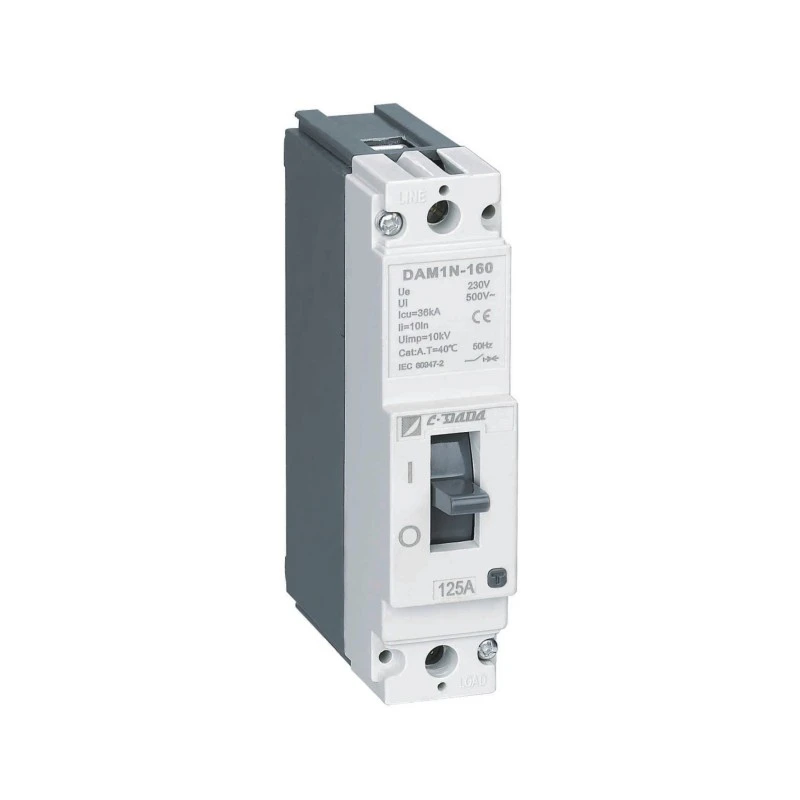

Fast typ gjuten hölje effektbrytare

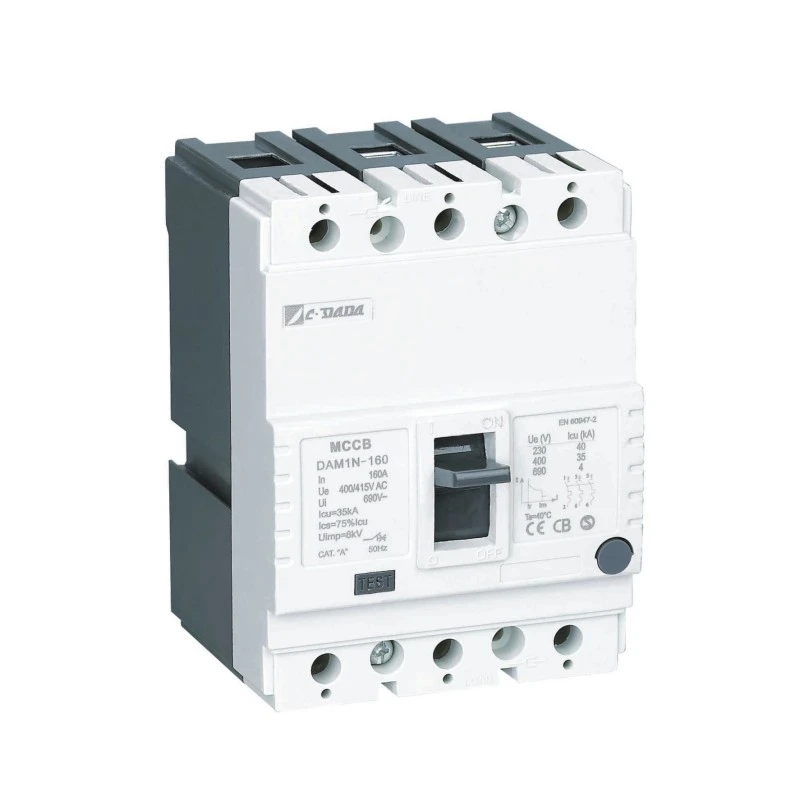

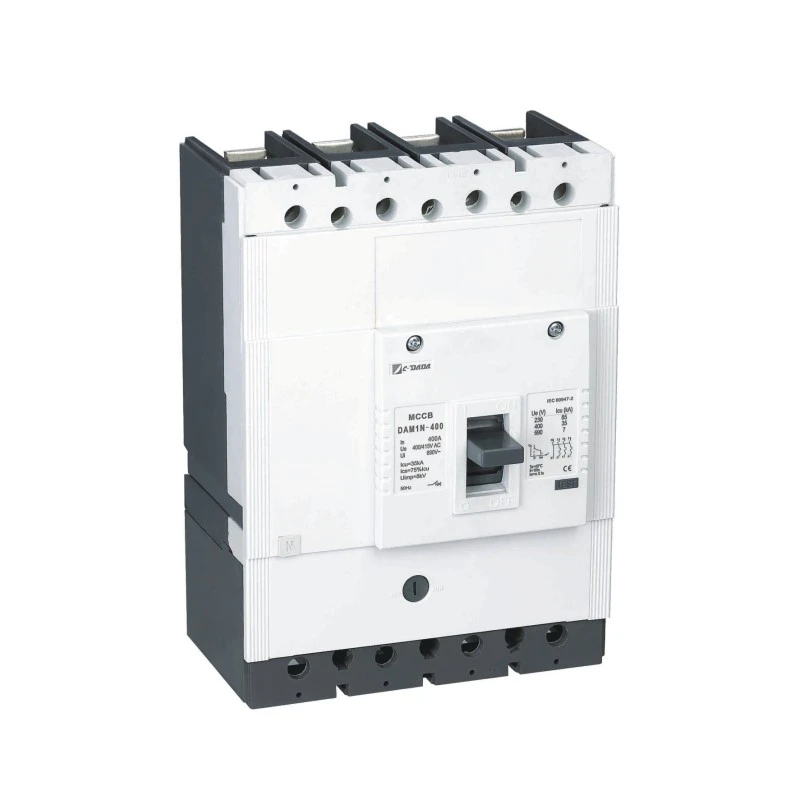

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1-serien uppfyller behoven för alla applikationer, från små användare till industriell transformator och distributionsinstallation.

DAM1-serien har sju ramstorlekar, upp till 1600A, brytkapacitet upp till 100 kA, driftspänning upp till 1000 volt, tillgodoser enkelt en mängd omfattande behov av elektriska och mekaniska tillbehör, tillhandahåller en mängd olika installationslösningar för att maximera behoven hos alla kraftsystem.

Med global certifiering KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 är det bästa valet för världsomspännande elapparatfabriker och OEM.

Nyckelspecifikationer

Elektriska parametrar för DAM1 MCCB strömbrytare i formgjuten hölje

● Icu:O-t-CO-test(O:Öppen manöver,CO:Stäng-Öppen manöver,t:Väntetid)

● Ics:O-t-CO-t-CO-test(O:öppen manöver,CO:Close-Open-manöver,t:Väntetid)

★ PÅ/I-läge: Det indikerar att brytarens kontakter är stängda. I detta läge är brytarspaken i toppläget

★ TRIP Position: Det indikerar att brytaren är öppen på grund av något fel (överbelastning eller kortslutning). I det här fallet är brytarspaken i mittläget mellan PÅ- och AV-läge. För att ta brytaren, som är i utlösningsläge, till ON-läge; tryck brytarspaken nedåt som visas av OFF-tecknet

Brytaren ska ställas in med ett "klick"-ljud. Dra sedan i spaken enligt ON-skylten för att stänga brytaren

★ OFF/0 Position: Indikerar att brytarens kontakter är öppna. På så sätt är brytarspaken i bottenläge.

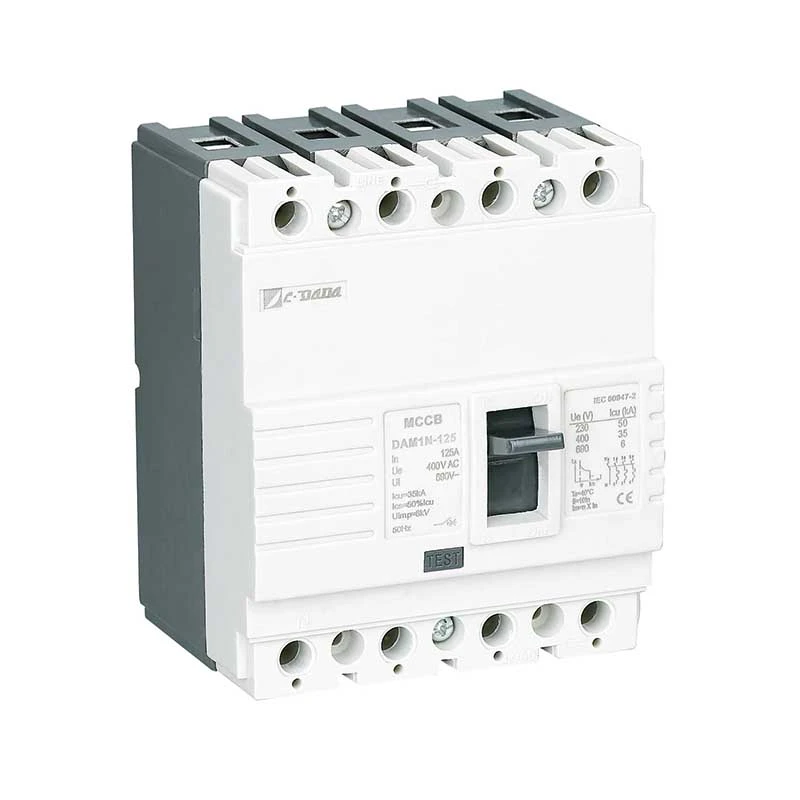

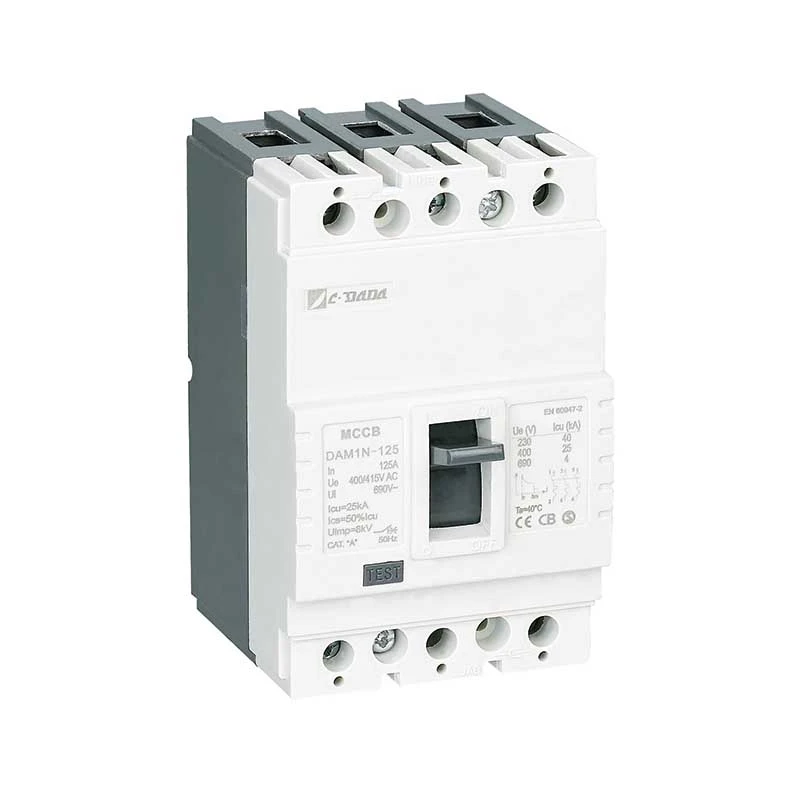

Fysiska parametrar för DAM1-125 MCCB strömbrytare i formgjuten hölje

Arbetsprincip och skyddsmekanism

★ Termiskt skydd (överbelastning)

Bimetallremsan böjs när den värms upp av ihållande överström (> märkström). Böjningshastigheten är proportionell mot strömstyrkan – vilket säkerställer utlösning i omvänd tid som efterliknar kabelns termiska beteende, vilket förhindrar störningar samtidigt som utrustningen skyddas.

★ Magnetiskt skydd (kortslutning)

Under en kortslutning (t.ex. fas-till-fas eller fas-till-jord), drar ett högströms magnetfält omedelbart solenoidkolven och släpper spärrmekanismen inom millisekunder – vilket bryter felströmmen innan termisk skada uppstår.

Produktfördelar

★ Kropp och omslag:

Polyesterharts av glasfiber har använts som kropps- och täckmaterial i enlighet med standarden EN 60512-20-2. Detta material, som kallas BMC (Bulk Molding Compound) i litteraturen, är att föredra på grund av höga elektriska och mekaniska värden och kan motstå en temperatur på 160 ℃ kontinuerligt. BMC-material brinner inte vid kontakt med tråd vid en temperatur på 960 ℃ i enlighet med IEC 695-2-1

Bimetall: Bimetall är ett material som består av en kombination av två plåtmetaller med olika förlängningskoefficienter mot värme. Strömmen som passerar genom brytaren värmer upp bimetall. På grund av effekten av denna värme. bimetall böjer sig mot den mindre utdragna plattan. Eftersom värmen ökar när strömmen som passerar genom brytaren ökar, värms bimetall upp mer och böjs mer. På så sätt styr den öppningsmekanismen för att öppna brytaren.

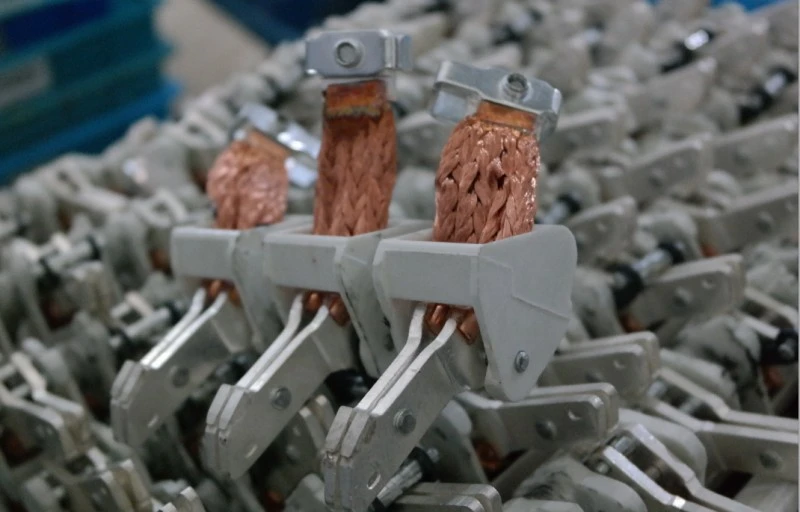

★ Kontakter:

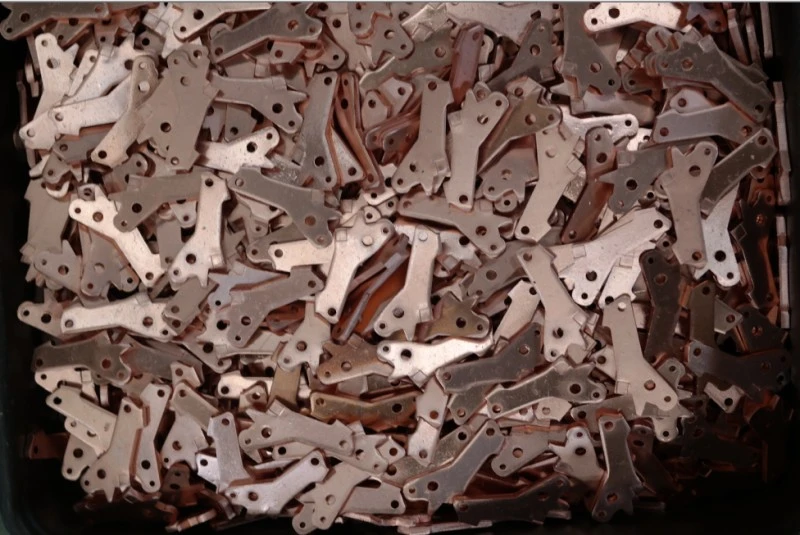

Kontaktlegering bestäms för brytare genom att beakta brutna och genomförda strömvärden och konstruktion Vanligtvis används silver-, grafit-, nickel-, wolframlegeringskontakter i brytare Kontakter, som är gjorda av silver-grafitlegeringar med en jämnare struktur, används i fasta (botten) kontakter, silver wolframkontakter, som är hårdare, används i rörliga (överst) kontakter. En pressad struktur har säkerställts i rörliga kontakter. På så sätt har smidda och hårda legeringskontakter en plats på mjuka fasta kontakter i varje öppning-stängning.

På så sätt säkerställs det lägsta motståndet. Rörlig kontakt bör beröra den fasta kontakten mycket väl för att få lågt kontaktmotstånd. För hög kontakttryckkraft resulterar dock i skador på kontakter på kortare tid än normalt. Kontaktlegeringar är mycket viktiga för en sund öppning-stängning.

★ Arc Extinguisher Cell (Separator):

Separatorer används för att släcka ljusbågen som bildas under drift av brytaren som arbetar under energi. Medan rörlig kontakt är separerad från fast kontakt, fortsätter ström att flyta mellan kontakterna ett tag och detta kallas båge. Denna båge bör slockna på mycket kort tid

★ Extinction of Arc:

Bågen skjuts mot separatorer på grund av magnetfält som bildas runt bågen. På så sätt förlängs ljusbågen och blir smal och bryts av mellan separatorplattorna (Figur-5). På grund av egenskaperna hos materialet som används på sidoväggarna av separatorerna kommer en gas ut på grund av hög temperatur orsakad av ljusbågen. Denna gas har en viktig effekt på utsläckning av bågen.

Ansökan

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) är betrodd över kritisk infrastruktur:

★ Industri: Stålverk, olje- och gasplattformar, kemiska fabriker

★ Sjukvård: Sjukhusens huvud- och underfördelningsnämnder

★ Transport: Järnvägssignalering, flygplatsbagagesystem

★ Kommersiell: Skyskrapor, datacenter, köpcentra, kongresscenter

★ Offentliga arenor: Teatrar, arenor, statliga byggnader

Installations- och underhållsfördelar

★ Enkel integration:

Standardsatsen innehåller samlingsskenor, fasbarriärer och hårdvara

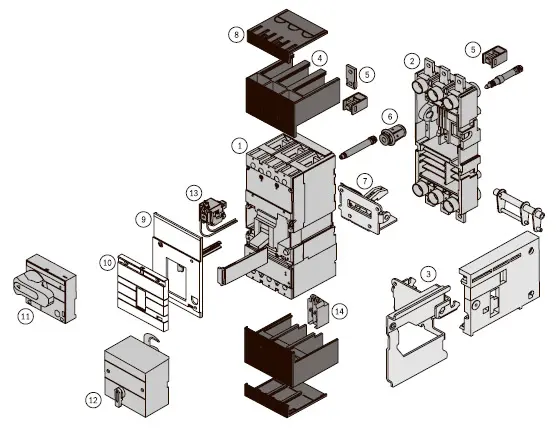

Valfria tillbehör: larmkontakter, shunt-/underspänningsutlösare, elektriska manövermekanismer

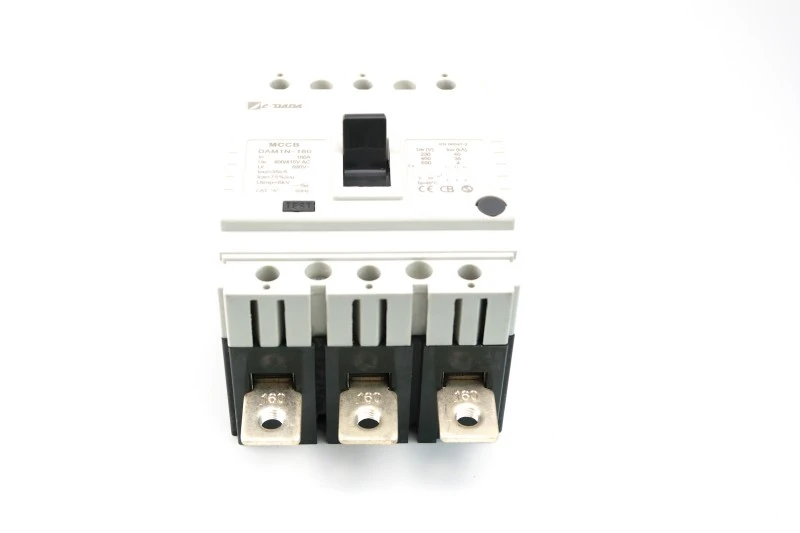

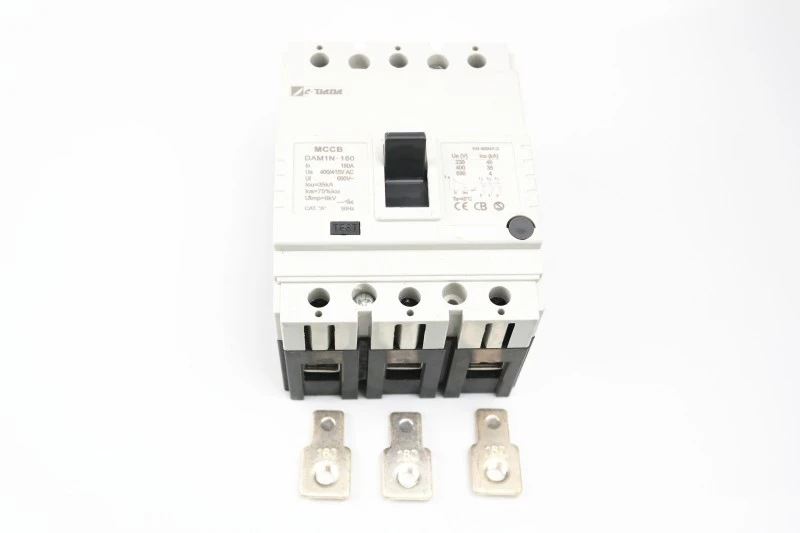

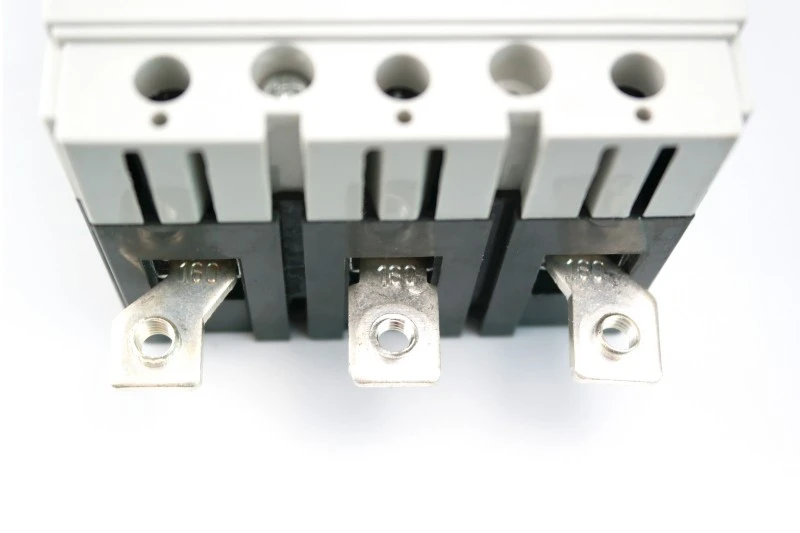

1) Anslut med förlängd samlingsskena (bild 1)

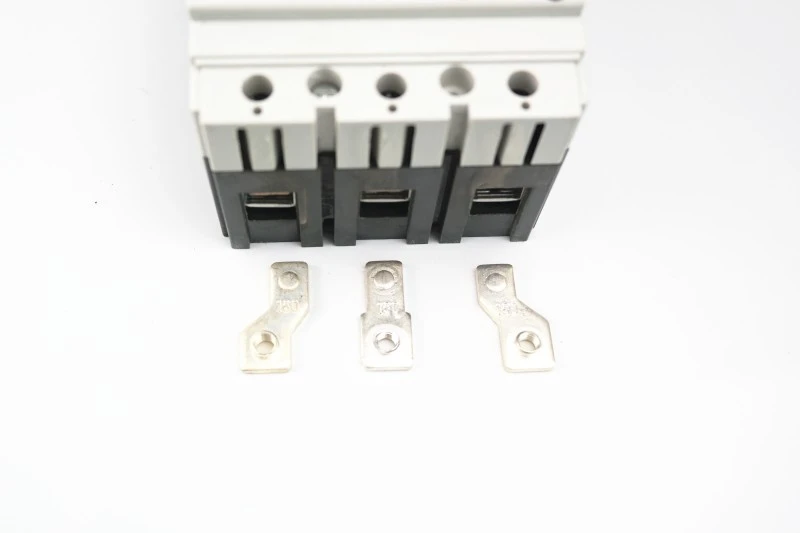

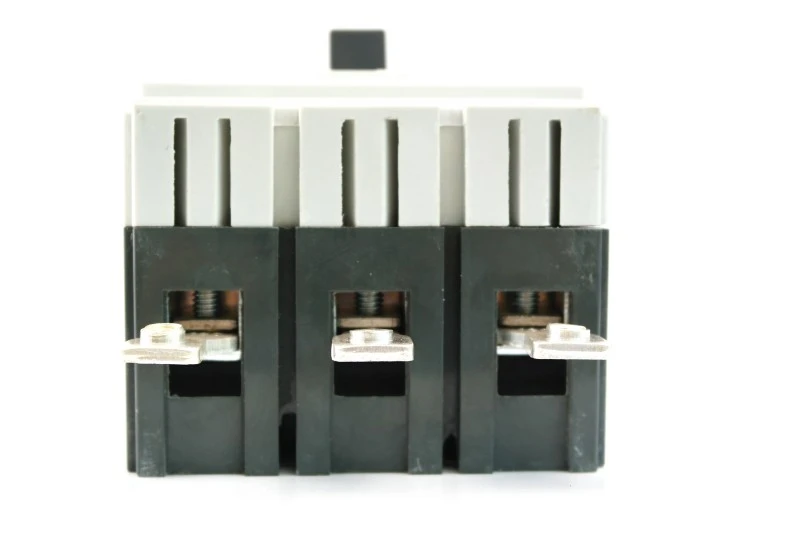

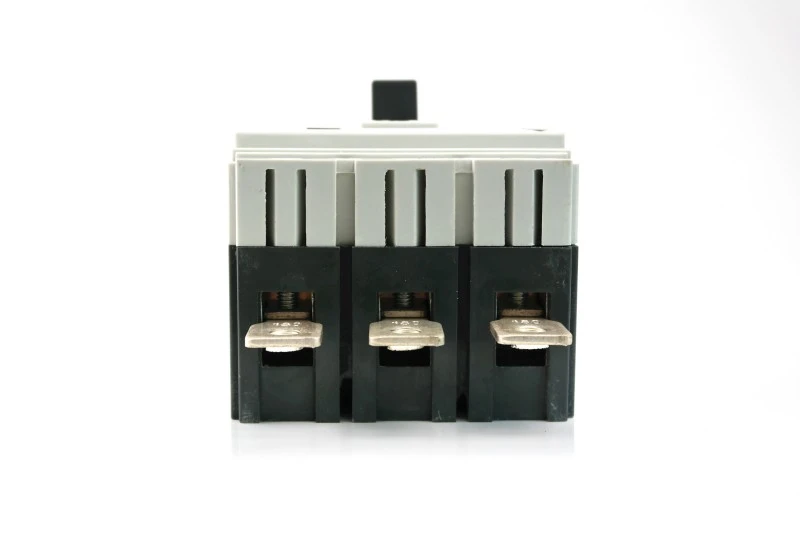

2) Anslut med spridarterminal (bild 2)

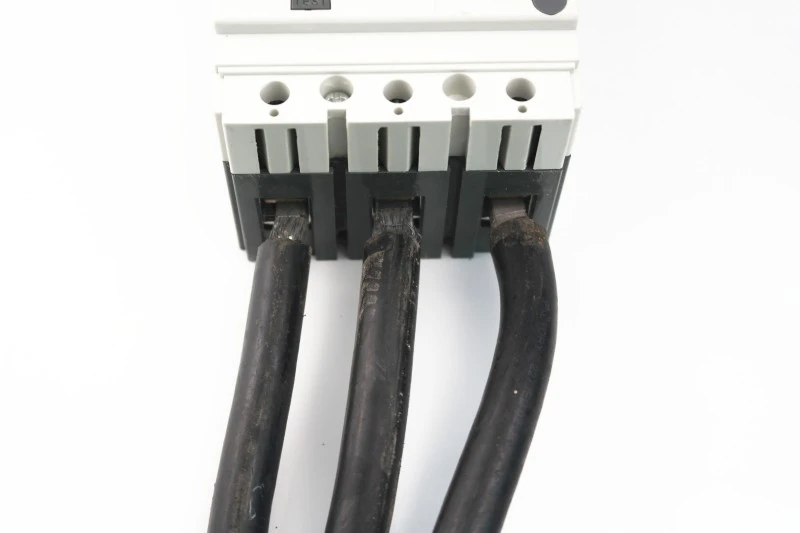

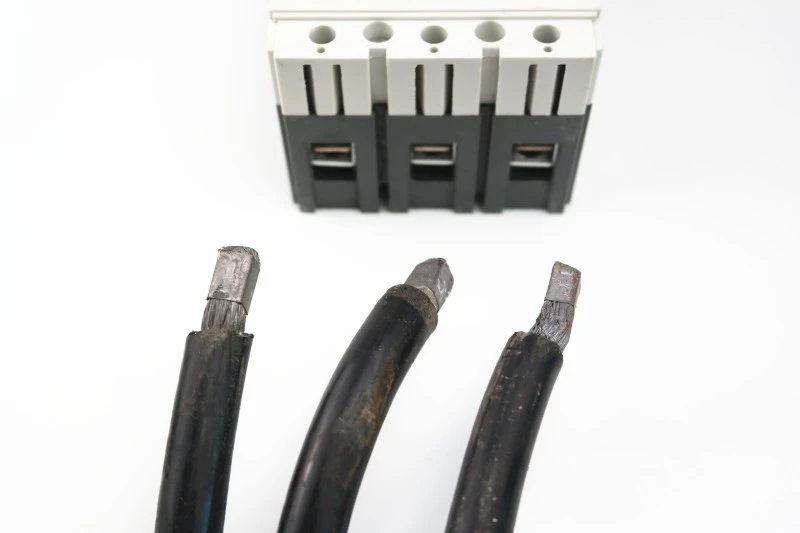

3) Anslut kabeln direkt (foto 3) utan användning av kabelskor.

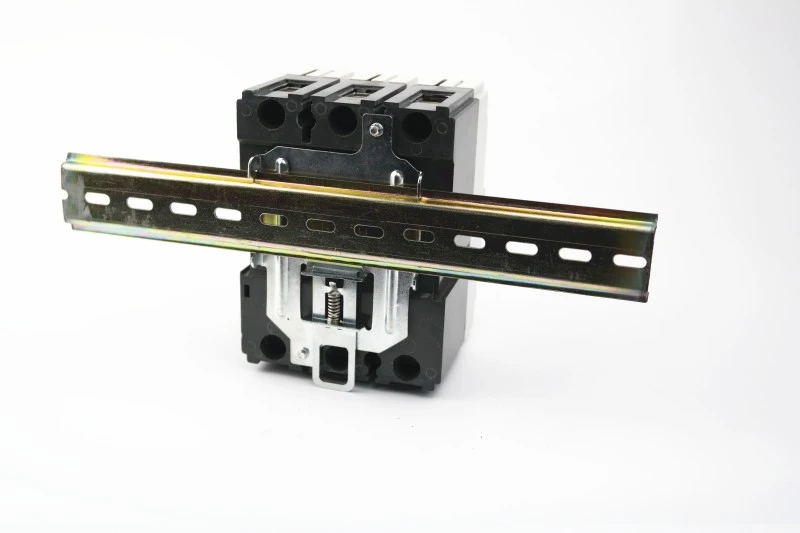

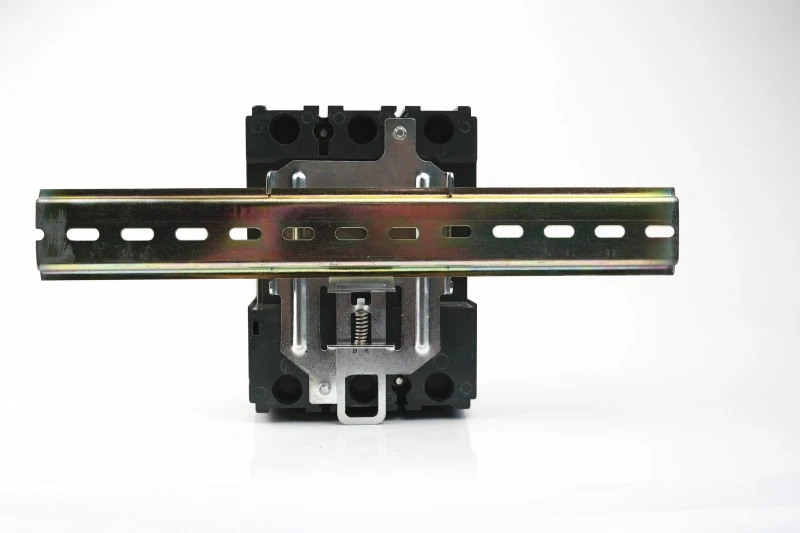

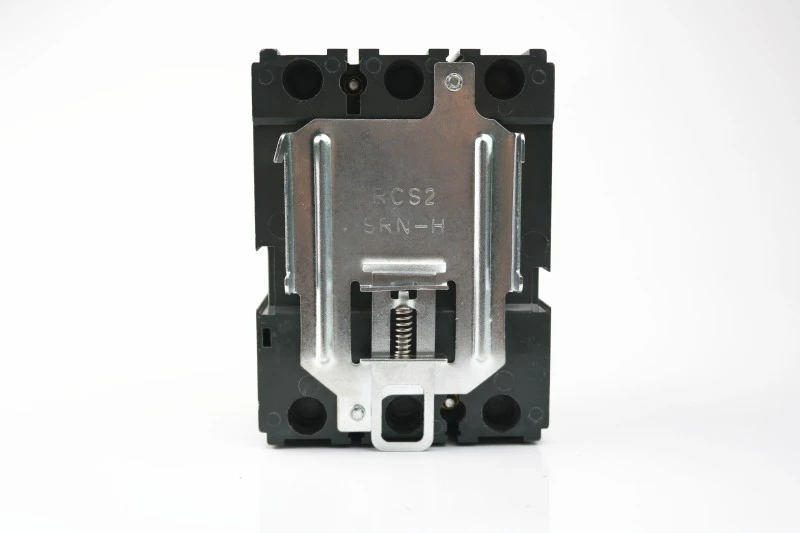

Med hjälp av specialklämma kan 125 och 160 enheter monteras på en DIN-skena.

Brytare med klämma

klämma med DIN-skena

klämma med DIN-skena

★ Utrymmesbesparande design:

10–20 % lättare och mer kompakt än inhemska alternativ

Möjliggör mindre kapslingsstorlekar → lägre material- och fraktkostnader

★ Användarvänlig återställning:

Tydlig TRIP-indikering förhindrar att rullgardinen återstängs

Ett hörbart "klick" bekräftar korrekt mekaniskt ingrepp

★ Future-Ready:

Stöder plug-in och utdragningssatser (för utvalda modeller)

Kompatibel med smarta övervakningstillägg

Varför välja CDADA?

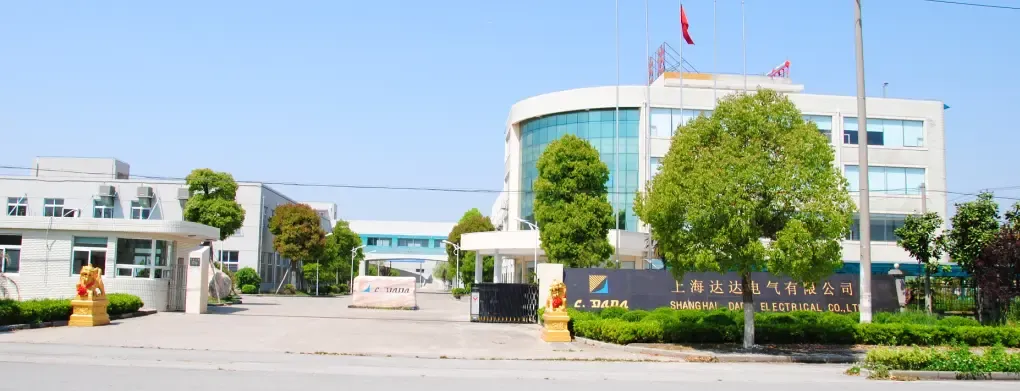

1. Vi är den ledande tillverkaren i 42+ år. Vårt företag grundades 1983, har utvecklats mycket snabbt under 40 år.

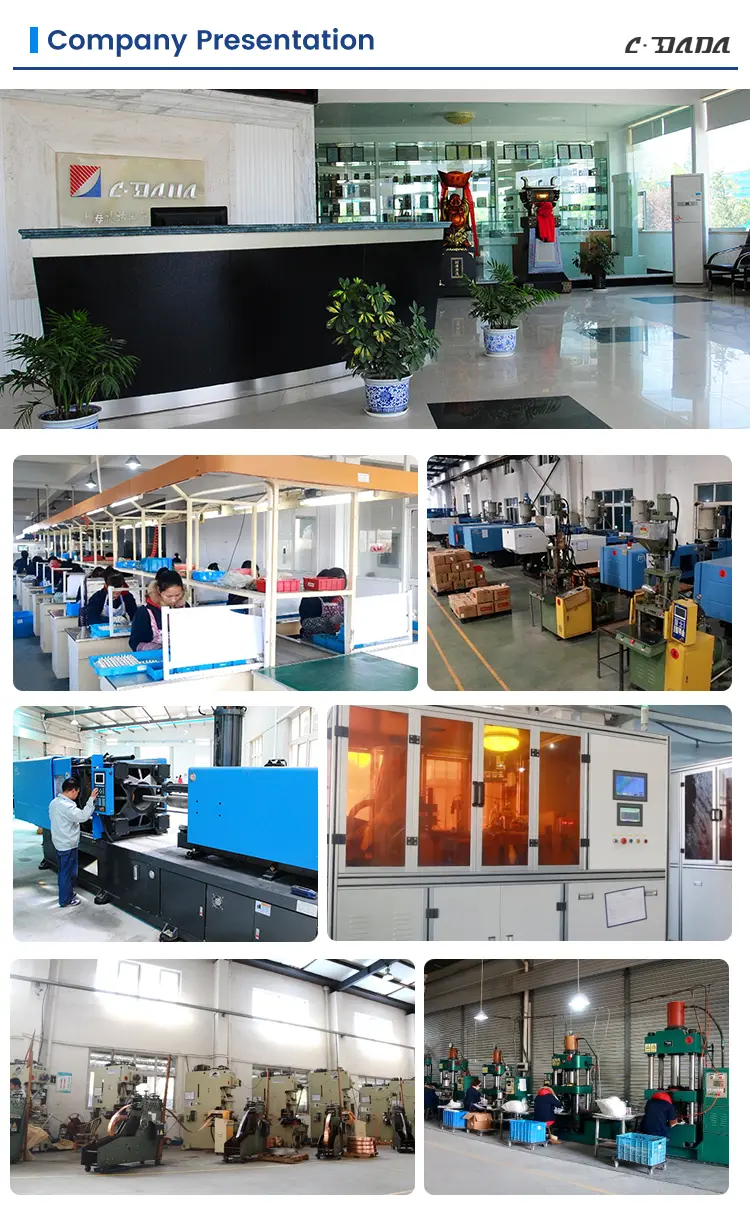

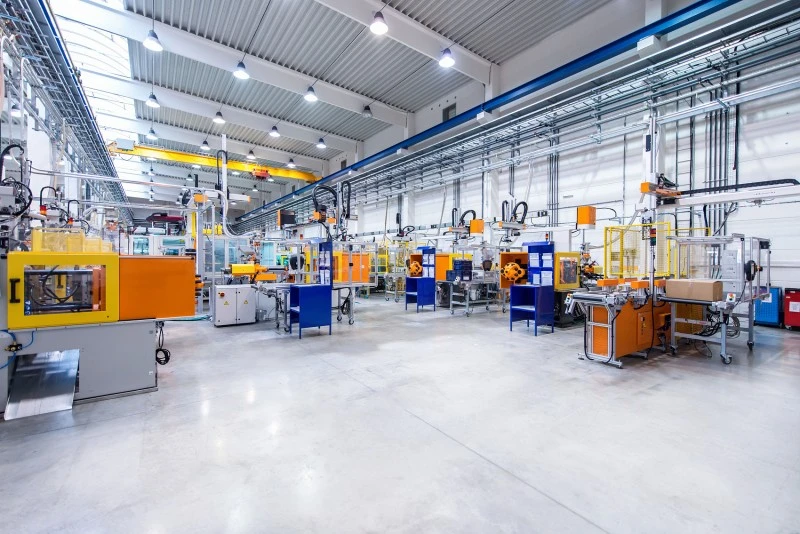

2. Koncernen, som består av 3 fabriker, äger en produktionsyta på 52 400 m² och har mer än 500 anställda. Vi har investerat nästan tio miljoner yuan för att utöka vår verksamhet och uppgradera våra verkstäder.

3. Fabriksrevision av INTERTEK, DEKRA & GMC

4. Höghållfasta kartonger, pallskydd, bra för långväga exporttransporter

Vanliga frågor (FAQ)

Q1: Can the DAM1 Fixed Type Moulded Case Circuit Breaker be mounted on a DIN rail?

A1: Ja—modellerna 125A och 160A kan installeras på DIN-skenor med hjälp av den extra specialklämman. Högre klassificeringar är endast panelmonterade.

F2: Vilka certifieringar har DAM1-serien?

A2: Den är certifierad med CE, CB, ASTA, KEMA, SEMKO och RoHS, vilket säkerställer efterlevnad i EU, Mellanöstern, Sydostasien och utanför.

F3: Hur återställer jag brytaren efter en resa?

S3: Flytta först spaken helt ned till OFF (du hör ett klick), dra sedan upp den till ON. Tvinga den aldrig direkt från TRIP till ON.

F4: Är hjälpenheter kompatibla?

A4: Ja – larmkontakter, hjälpkontakter, shunt-/underspänningsutlösare och elektriska operatörer kan läggas till utan demontering.

F5: Är DAM1 lämplig för att ersätta äldre brytare?

A5: Absolut. Dess kompakta yta tillåter direkt ersättning av äldre MCCB i de flesta paneler – vilket sparar tid och uppgraderingskostnader.
