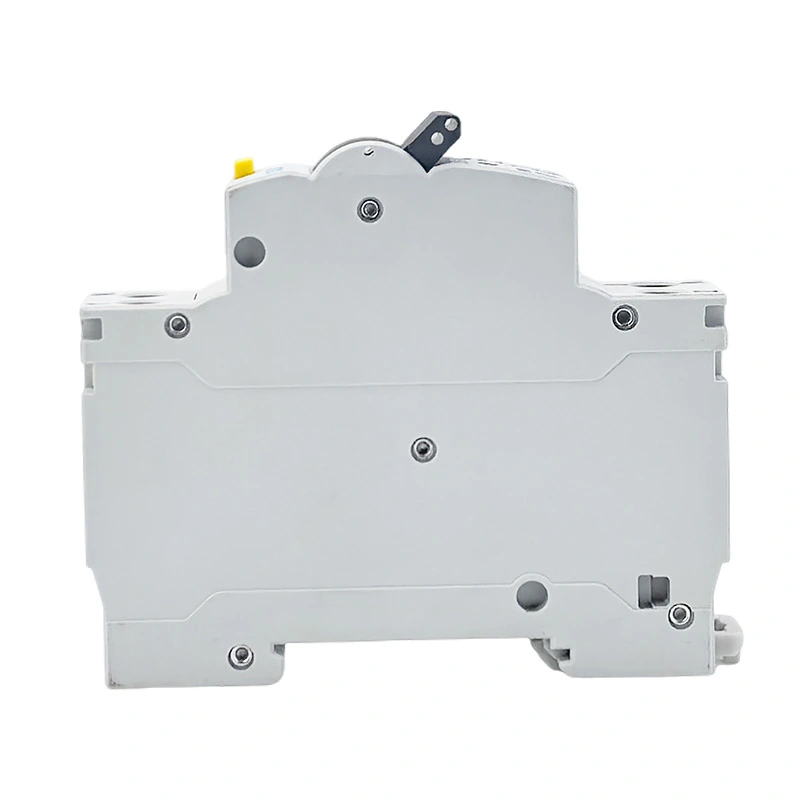

Dvärgbrytare DPN 6KA

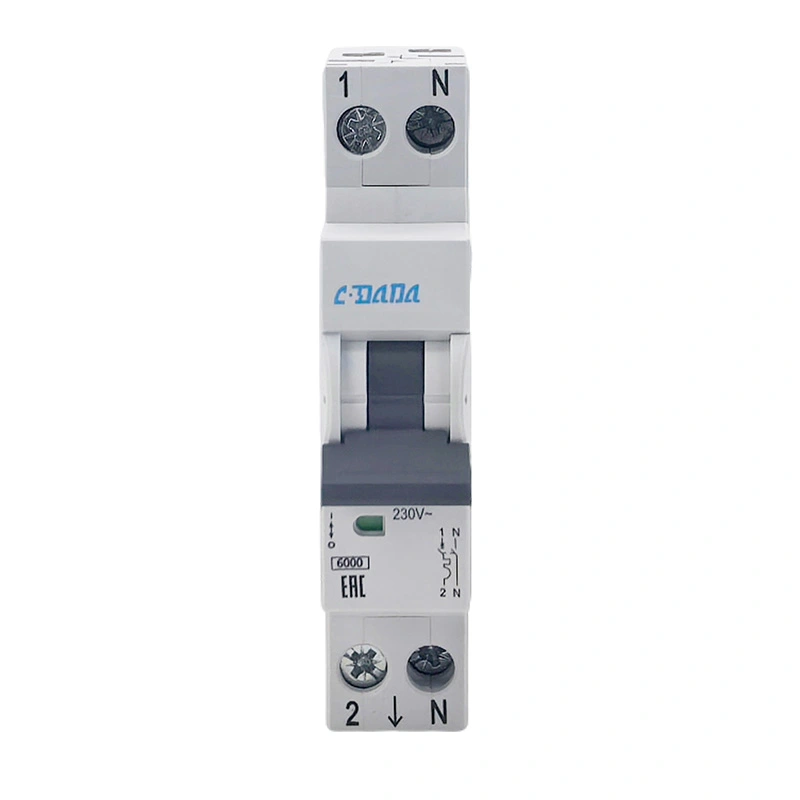

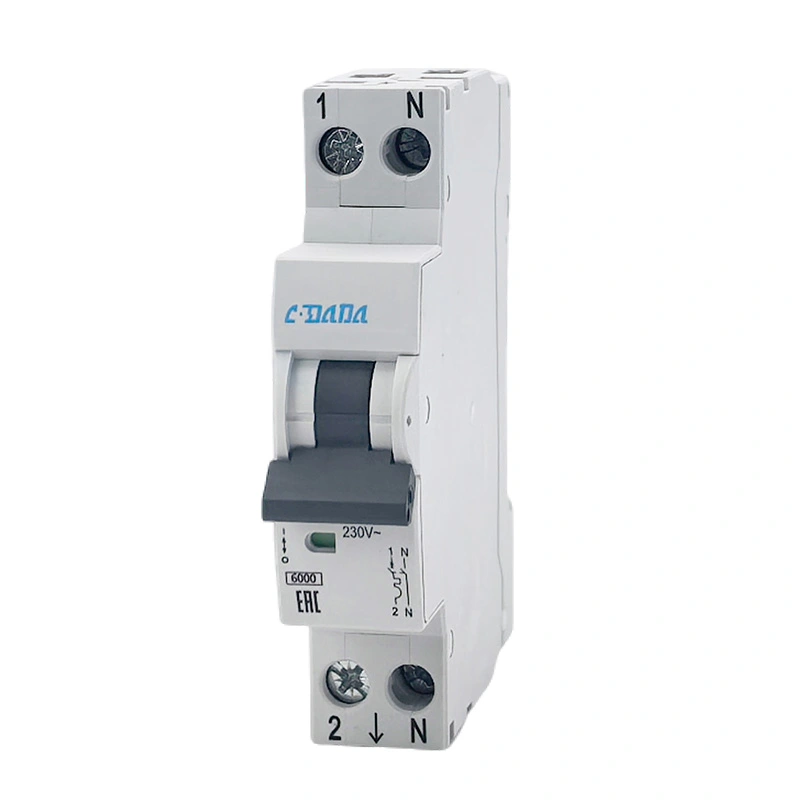

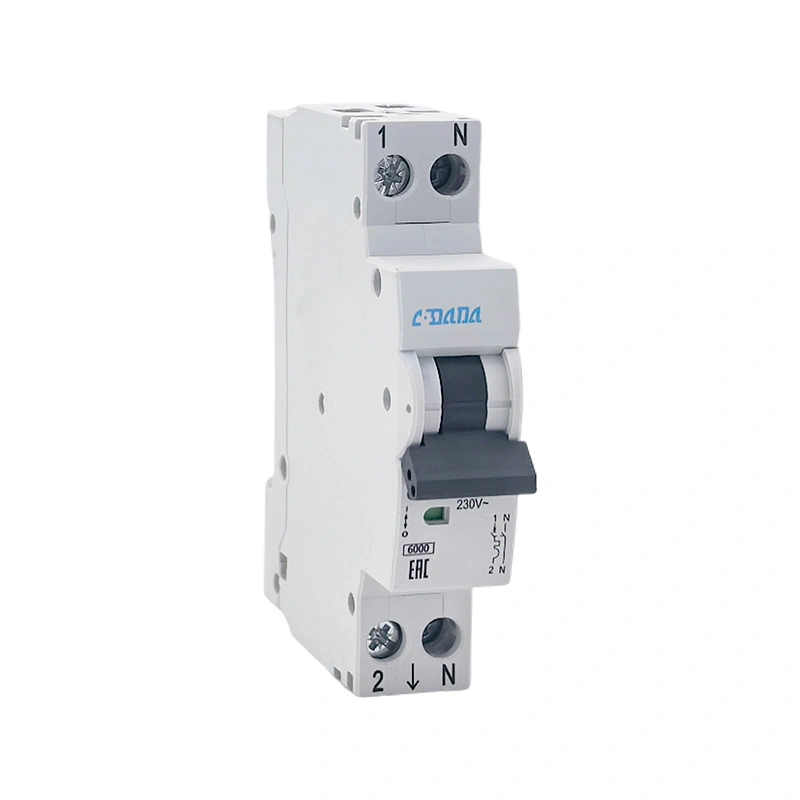

CDADA DAB7N dvärgbrytare DPN 6KA är en professionell 1P+N dual-break dvärgbrytare oberoende utvecklad av Shanghai DADA Electric, en pålitlig tillverkare med 40+ års erfarenhet. Med 6kA hög brytkapacitet, synkron drift och N-pol "gör först, bryt senare"-design, förbättrar den effektivt bågsläckningsprestanda och skyddar kretsar och utrustning på ett säkert sätt. Används ofta i distributionslådor, heminredning, kommersiell kraft och belysningskretsar, det är förstahandsvalet för globala köpare, distributörer och OEM-kunder.

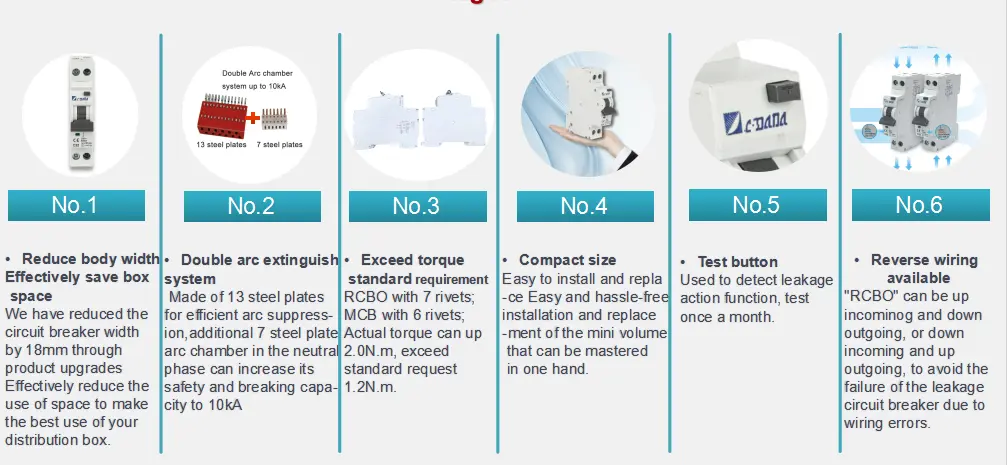

Vilka är fördelarna med MCB DPN 6KA?

★ 1P+N DPN-struktur, dubbla brytpunkter, säkrare och mer pålitlig

★ N-pol görs först och går sönder senare, förbättrar bågbrytningskapaciteten

★ 6kA reell brytkapacitet, starkt kortslutningsskydd

★ Kompakt 17,8 mm bredd, sparar skåputrymme

★ B/C utlösningskurvor tillgängliga för olika laster

★ IP20 skyddsklass, säker att röra vid

★ Brett ledningsområde: 1–25 mm² flexibel kabel

★ DIN-skena montering, snabb och stabil installation

★ Hög- och lågtemperaturbeständighet: -25℃~+50℃

★ Lång mekanisk livslängd upp till 20 000 gånger

Ansökningar

CDADA Miniature Breaker DPN 6KA används ofta i:

★ Bostadshus, lägenheter, villor, heminredning

★ Kontor, butiker, hotell, skolor, sjukhus

★ Belysningskretsar, eluttag, liten elutrustning

★ Hushållsapparater: varmvattenberedare, luftkonditioneringsapparater, elektriska värmare

★ Gammal kretsrekonstruktion och uppgradering av distributionslåda

★ Kommersiella och civila distributionssystem för lågspänningskraft

Tabell över tekniska parametrar

Översiktsmått

★ Längd: 82,5mm

★ Höjd: 73,2mm

★ Bredd: 17,8 mm (standard 1-moduls bredd)

★ Montering: 35mm DIN-skena

★ Kabeldragning: lämplig för 1–25 mm² flexibel/styv kabel

★ Samlingsskenas tjocklek: 0,8–2mm

Standard testartiklar

★ 1.13I test utan snubbel (≥1 timme)

★ 1,45I utlösningstest (<1 timme)

★ 2,55 Vid överbelastningstest

★ Magnetisk omedelbar utlösningstest (3In/5In för B/C-kurva)

★ Dielektrisk motstå spänningstest

★ Temperaturstegringstest

★ Kortslutningsbrytningskapacitetstest (6kA)

★ Mekanisk & elektrisk livslängdstest

★ Drifttest för hög och låg temperatur

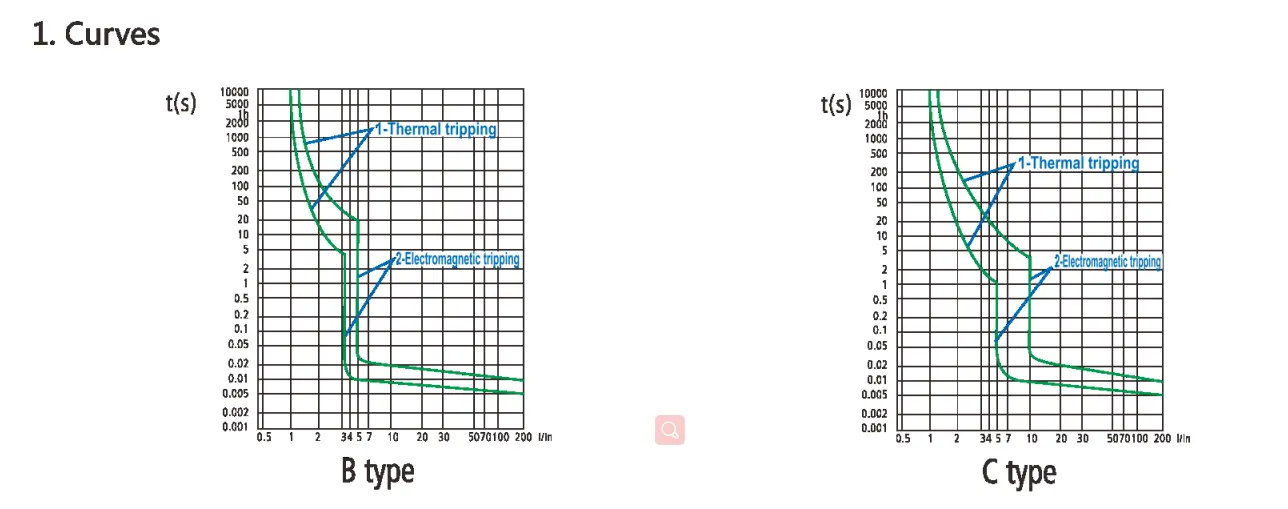

Tripping Karakteristiska kurvor

IEC 60898-1

Magnetisk utlösning

När en kortslutning inträffar uppnås omedelbar utlösning av en magnet med en järnkärna. Enligt IEC60898-standarden kan denna produkt delas in i tre typer: B, C och D.

Termisk utlösning

●När överbelastning inträffar i kretsen kommer brytarens bimetallremsa att böjas på grund av värme, vilket gör att kontakterna kopplas ur och resulterar i termisk utlösning;

●IEC-standarden definierar utlösningstidsintervallet för olika överbelastningsströmmar;

●Referenstemperaturen för testmiljön är 30 °C.

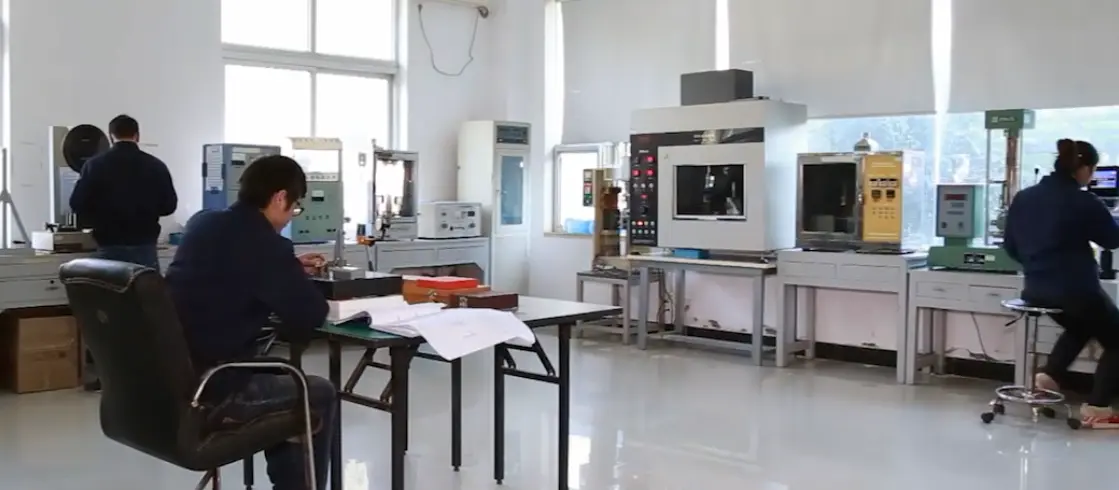

Kvalitetskontrollprocess

1. Inkommande råmaterialinspektion & certifieringsverifiering

2. Automatisk formsprutning och precisionsstämpling av metall

3. Montering och kalibrering av halvfabrikat

4. Test av 100 % full utlösningsegenskaper

5. Tål spänning och isoleringsprestandatest

6. Åldringstest vid hög och låg temperatur

7. Utseende, dimension & logotypkontroll

8. Slutlig förpackning & försändelseinspektion

Förpackning & Frakt

★ Standard exportkartong med stötsäkert foder

★ Grupplåda förpackad för att undvika repor

★ Tydlig etikett: modell, ström, stolpar, kvantitet, certifiering

★ Lämplig för sjö-, luft- och landtransport

★ Stöd OEM-förpackningar, anpassad logotyp och etikett

Kundframgångsfall

CDADA MCB DPN 6KA har exporterats till mer än 50 länder och regioner:

★ Långsiktig bulkförsörjning för europeiska och asiatiska distributörer

★ Renoveringsprojekt för hushållskretsar i Mellanöstern och Afrika

★ OEM-samarbete med välkända internationella elmärken

★ Stöd för kraftdistribution för fastighetsutvecklare

★ Stabila order från elentreprenörer och systemintegratörer

Varför välja DADA Electric?

★ 40+ års yrkeserfarenhet inom FoU och produktion av effektbrytare

★ 90 % kärnkomponenter tillverkade i egen regi, stabil kvalitetskontroll

★ ISO9001-certifierad, full överensstämmelse med internationella standarder

★ Kompletta certifieringar: CE, CB, CCC, etc.

★ Stor produktionskapacitet, snabb leverans för bulkorder

★ Professionell teknisk support och service efter försäljning

★ Acceptera OEM & ODM-anpassning för att möta marknadens krav

★ Globalt logistiksystem, säker och punktlig leverans
