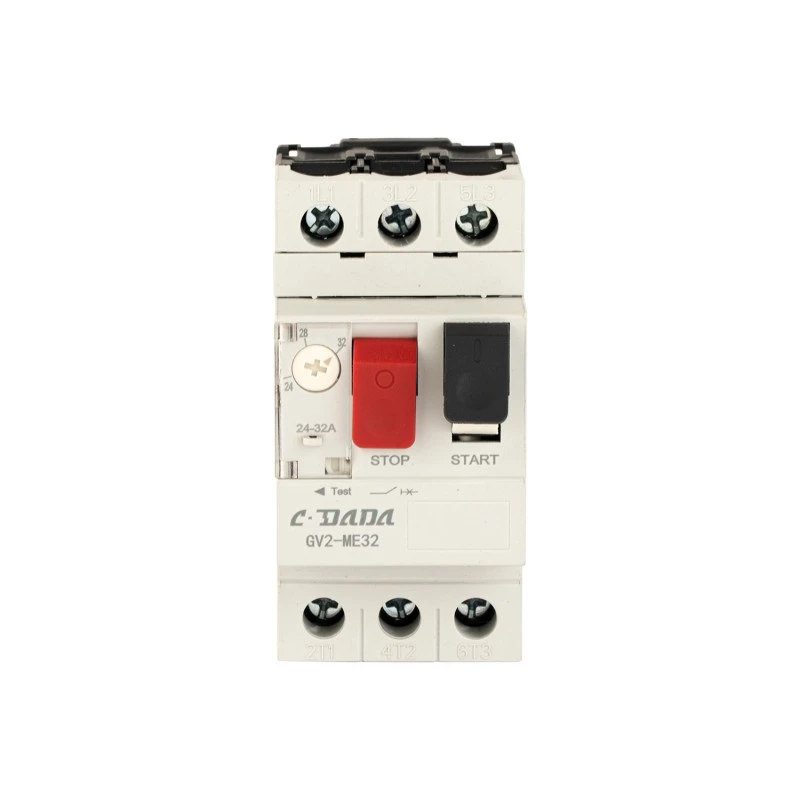

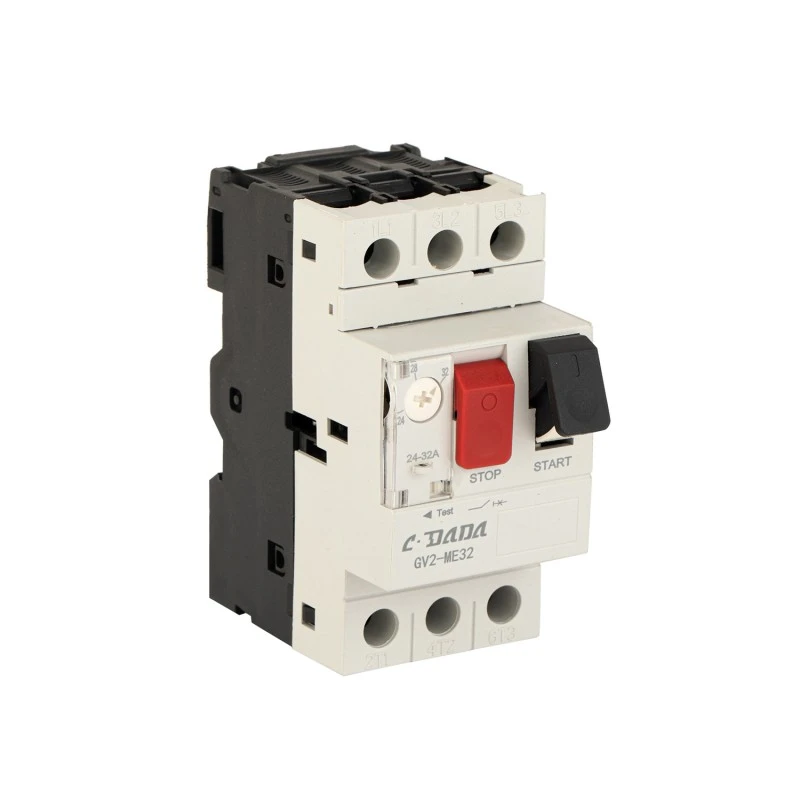

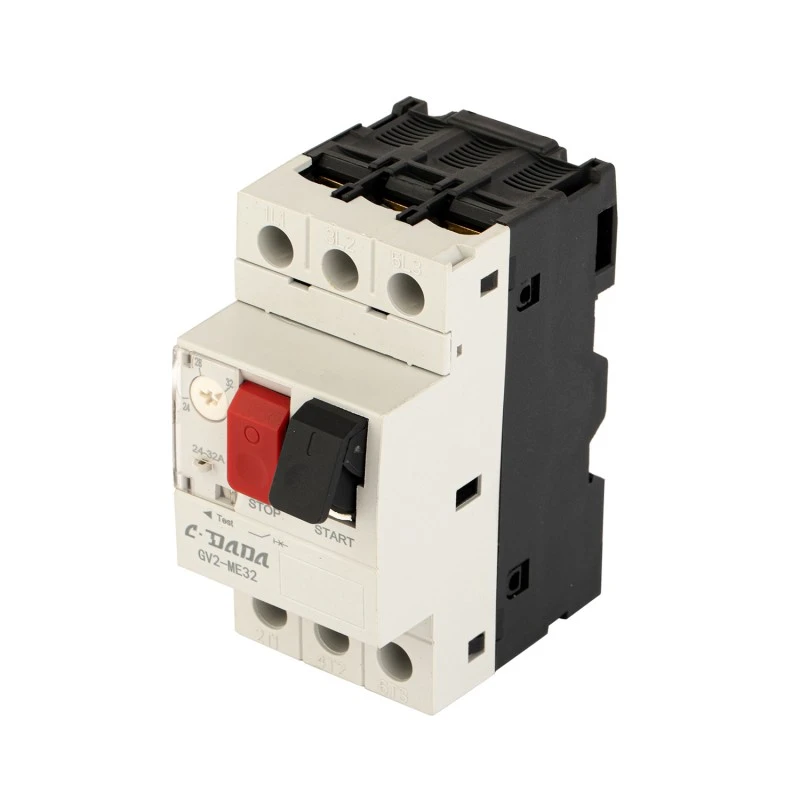

GV2 2P motorskyddsbrytare

Förenkla motorskyddet med CDADA GV2 2P Motor Protection Circuit Breaker (MPCB), en högprecisions, kompakt lösning konstruerad av Shanghai DADA Electric CO., LTD. med hjälp av nästa generations teknologiplattform och helautomatiserad produktion. Designad för enfas eller tvåfas motorkretsar, integrerar GV2 2P överbelastning, kortslutning, fasförlust (för 3-fas applikationer när de används i set) och isoleringsfunktioner i en DIN-skena monterad enhet.

Med ett justerbart inställningsområde på 0,1A till 32A, termisk kompensation för variationer i omgivningstemperaturen och en nominell isolationsspänning på 690V, säkerställer den tillförlitligt skydd för små motorer i pumpar, fläktar, kompressorer, transportörer och HVAC-system. CDADA GV2 MPCB är certifierad enligt CE-standarder, med 110 000 mekaniska och elektriska funktioner, och utrustad med valfria tillbehör som hjälpkontakter, shuntutlösare och underspänningsutlösare.

Nyckelspecifikationer

Modellserie: GV2 2P MPCB

Märke: CDADA | Tillverkare: Shanghai DADA Electric CO.,LTD

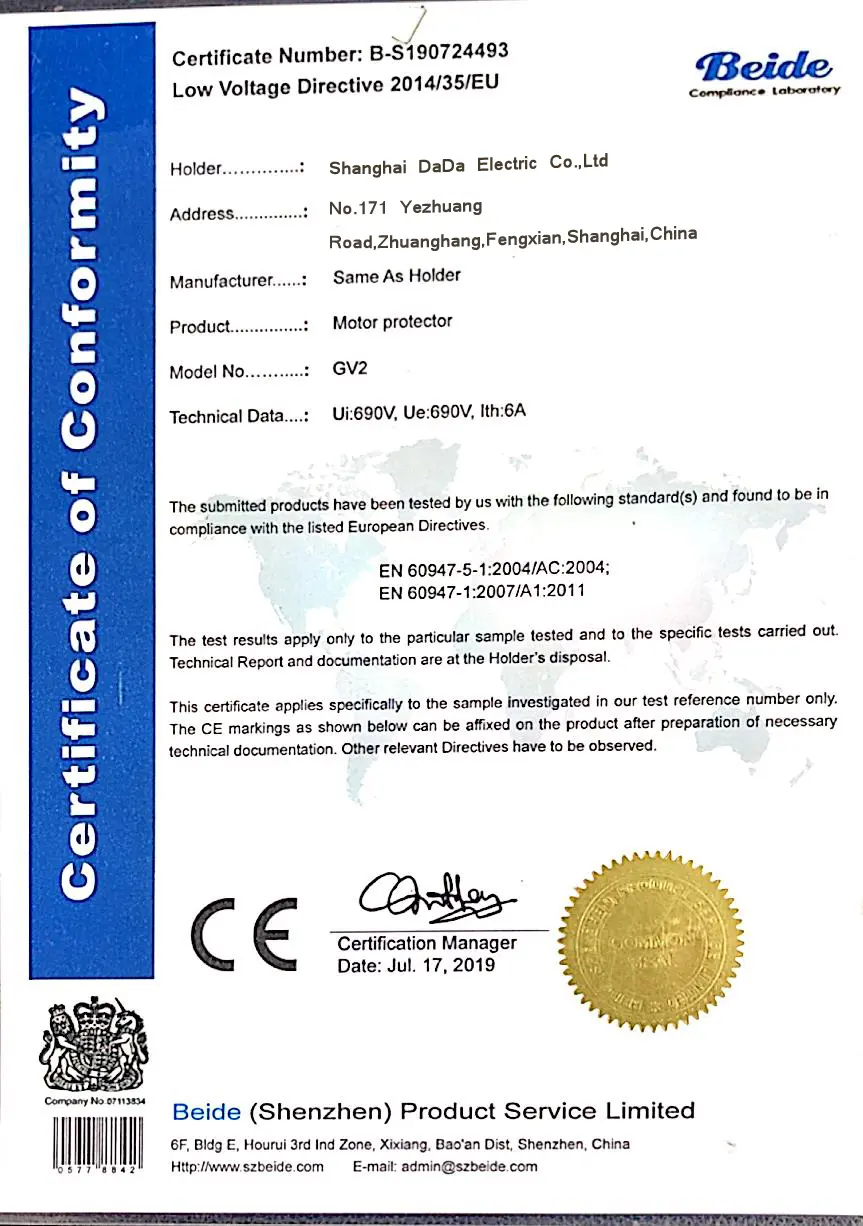

Certifiering: CE

Poler: 2P (idealiskt för enfasmotorer eller som en del av 3-fas skyddssats)

Inställningsströmområde: 0,1A – 32A (justerbar via ratten)

Ramvärde: 32A

Märkdriftspänning: 690V AC

Nominell isolationsspänning (Ui): 690V

Impulsmotståndsspänning (Uimp): 6000V

Driftsfrekvens: 50/60Hz

Utlösningsklass: 10A (standard för generella motorer)

Skyddsfunktioner:

★ Termiskt överbelastningsskydd

★ Kortslutningsskydd

★ Fasförlustskydd* (*vid användning i 3-polig konfiguration eller koordinerad uppsättning)

★  Isoleringsfunktion (synlig brytning)

★ Inbyggd temperaturkompensation

Mekanisk livslängd: 110 000 operationer

Elektrisk livslängd (AC-3, 400V): 110 000 operationer

Åtdragningsmoment: 1,7 N·m

Driftstyp: Tryckknapp PÅ/AV med tydlig utlösningsindikator

Montering: 35mm DIN-skena

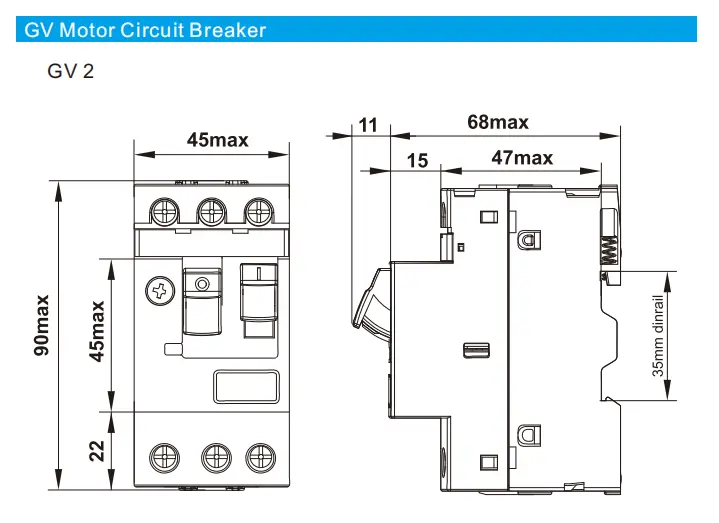

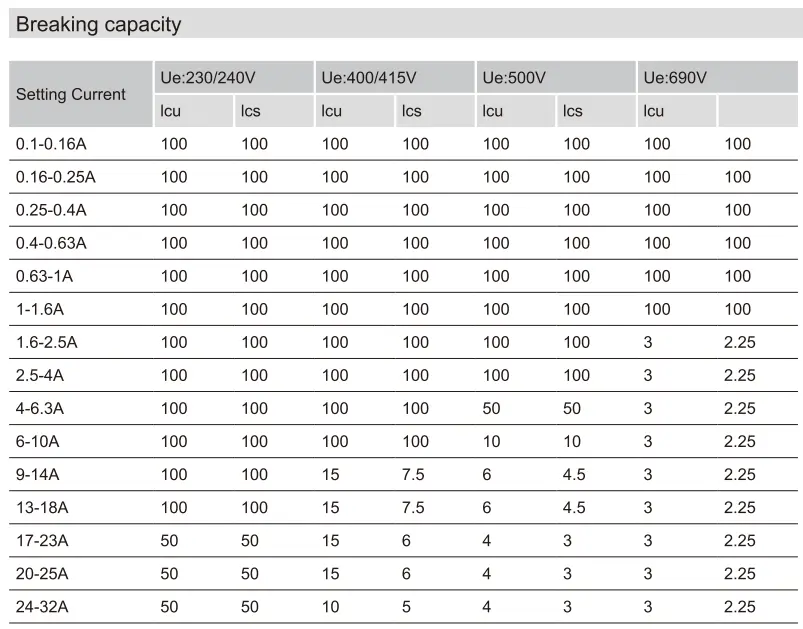

Tekniskt datablad

Varför välja CDADA GV2 2P motorskyddsbrytare?

★ Allt-i-ett motorskydd

Kombinerar strömbrytare + termiskt överbelastningsrelä + isolator - eliminerar behovet av separata komponenter.

★ Precision & stabilitet

Temperaturkompenserad mekanism säkerställer konsekvent utlösning oavsett omgivningsförändringar (t.ex. varma verkstäder eller kalla källare).

★ Hög hållbarhet

110 000 mekaniska/elektriska cykler – överträffar många konkurrenter när det gäller långsiktig tillförlitlighet.

★ Utrymmesbesparande 2P-design

Idealisk för kompakta kontrollpaneler, OEM-maskiner och eftermonteringsprojekt där panelfastigheten är begränsad.

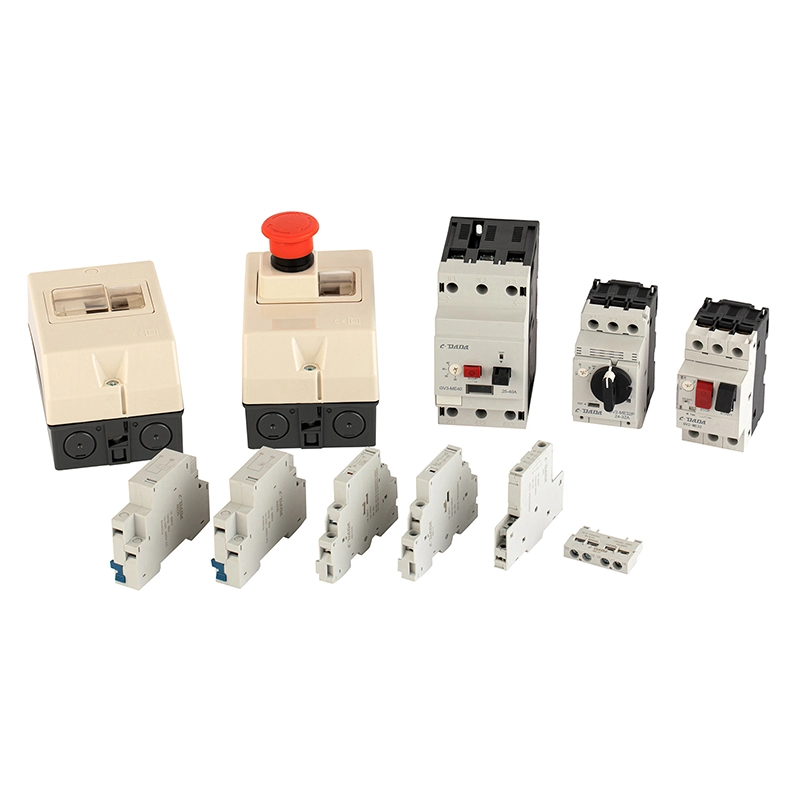

★ Fullständigt ekosystem för tillbehör

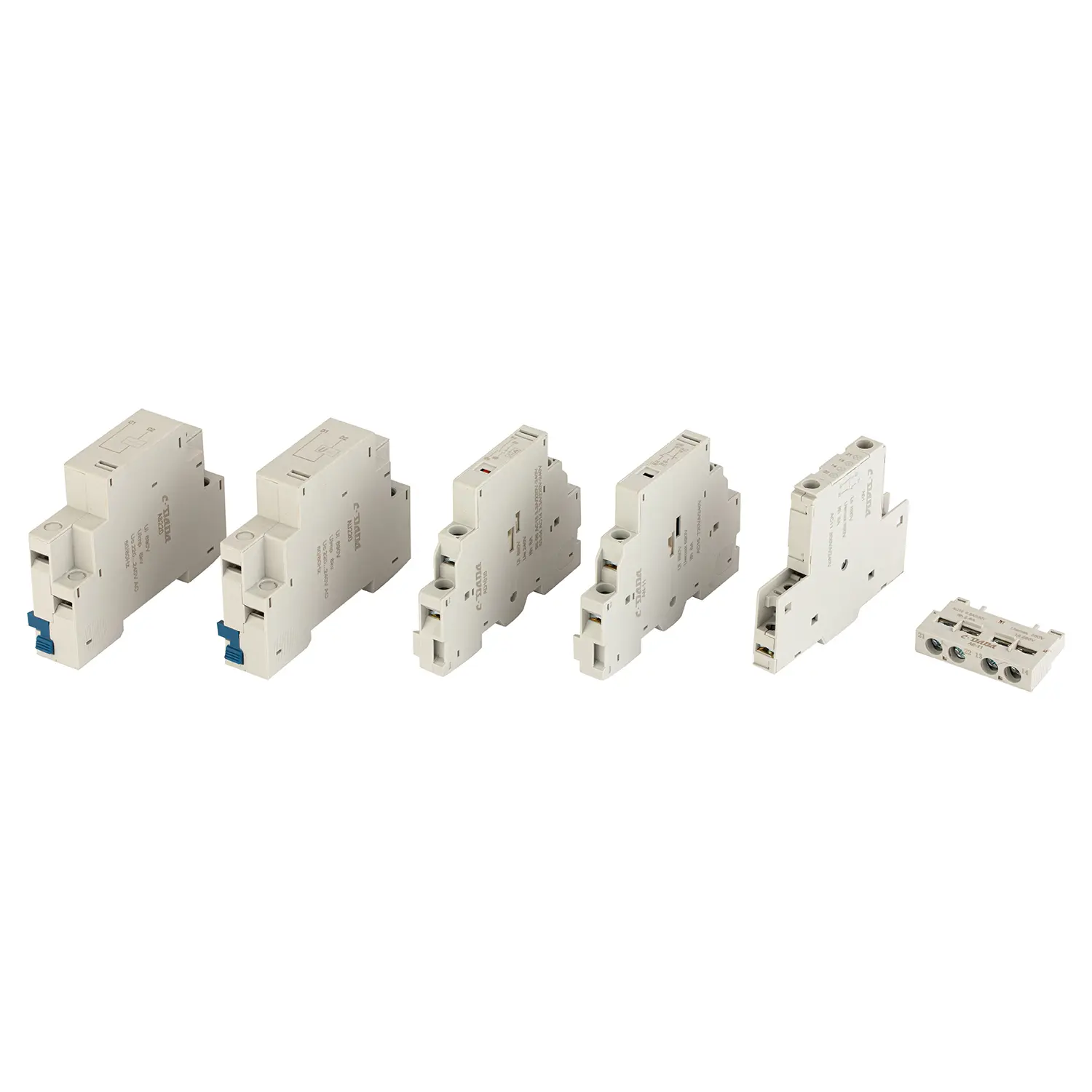

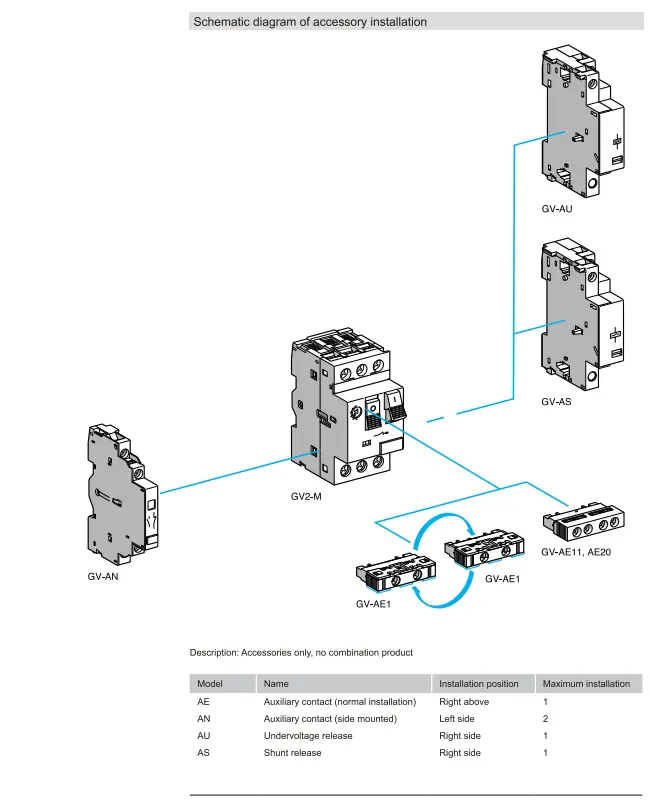

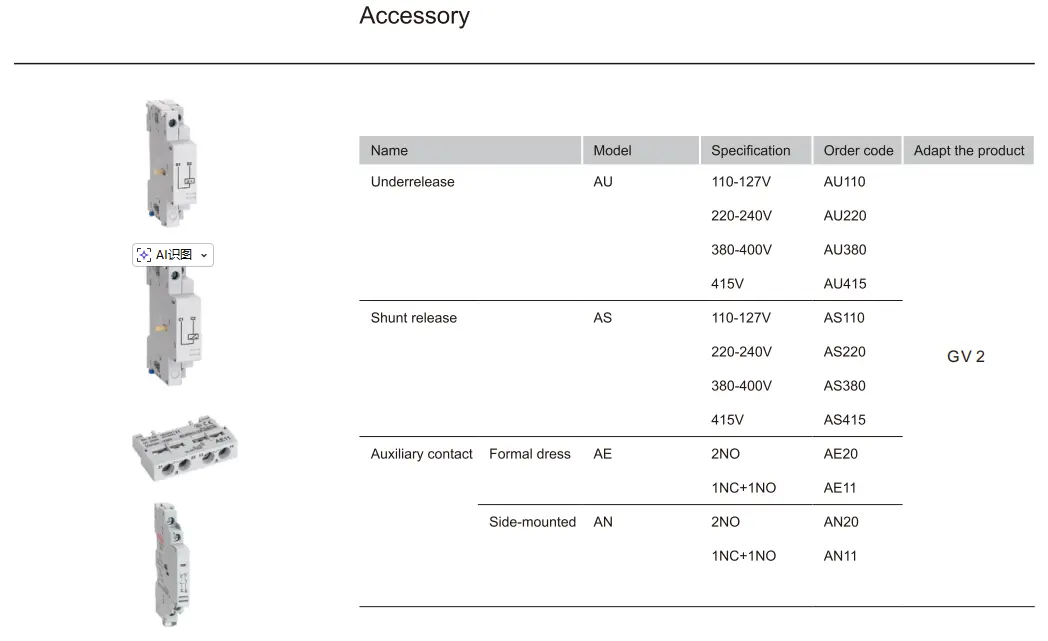

Stöder AE (främre auxiliary), AN (sido auxiliary), AU (underspänningsutlösning), AS (shunt trip) – möjliggör fjärrsignalering, automatisk avstängning eller PLC-integration.

★  Global efterlevnad

CE-certifierad med 690V-klassificering – lämplig för europeiska, asiatiska, afrikanska och latinamerikanska marknader.

★ Konsekvens säkerställs genom automatiserad produktionsutrustning, standardiserade driftsprocedurer, rigorös inspektion av inkommande material, testning under process och slutlig 100 % funktionstestning för kritiska parametrar.

Typiska applikationer

Enfasmotorer: Pumpar, garageportöppnare, små kompressorer

OEM-maskiner: Förpackningsmaskiner, livsmedelsutrustning

VVS-system: Fläktkonvektorer, små kylaggregat

Byggnadsautomation: Hisshjälpmedel, ventilationskontroller

Eftermonteringsprojekt: Byte av säkringar + termiska reläer med integrerad MPCB

Vanliga frågor

F1: Vad är skillnaden mellan en MPCB och en standardbrytare?

A1: En Motor Protection Circuit Breaker (MPCB) som GV2 ger:

● Justerbart termiskt överbelastningsskydd (anpassad till motorns FLC)

● Magnetiskt kortslutningsskydd

● Fasförlustdetektering (i 3P-versioner)

● Isoleringsfunktion

→ Standard MCB erbjuder endast kortslutnings- och fast överbelastningsskydd – inte motoroptimerade.

F2: Kan en 2P GV2 skydda en 3-fasmotor?

A2: Inte ensam. För 3-fasmotorer behöver du tre GV2-enheter (en per fas) koordinerade tillsammans, eller använd en 3P MPCB. 2P GV2 är dock perfekt för enfasmotorer eller styrkretsar.

F3: Vad betyder "Trip Class 10A"?

S3: Den definierar hur snabbt brytaren löser ut under överbelastning. Klass 10A innebär att den löser ut inom 10 sekunder vid 7,2× inställningsström – idealiskt för vanliga ekorrburmotorer utan högt startmoment.

F4: Kompenserar det verkligen för temperaturen?

A4: Ja! Bimetallremsan är termiskt kompenserad, så utlösningen förblir exakt oavsett om den installeras i ett 0°C lager eller 50°C kapsling.

F5: Varför välja CDADA GV2 framför andra märken?

A5: CDADA erbjuder:

● Äkta CE-certifiering med testrapporter

● Automatiserad produktion → jämn kvalitet och låg defektfrekvens

● Fullständig tillbehörskompatibilitet (AE/AN/AU/AS)

● Konkurrenskraftig prissättning för OEM och distributörer

● Snabb teknisk support och dokumentation på engelska
