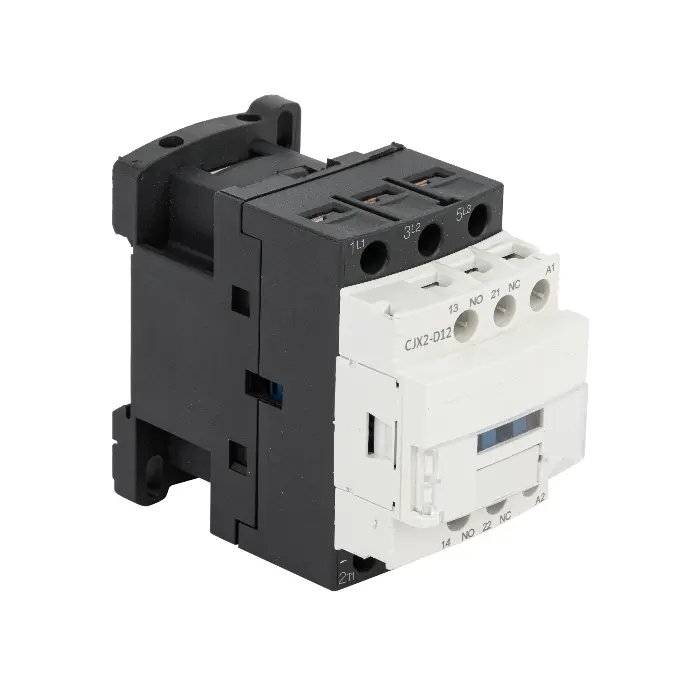

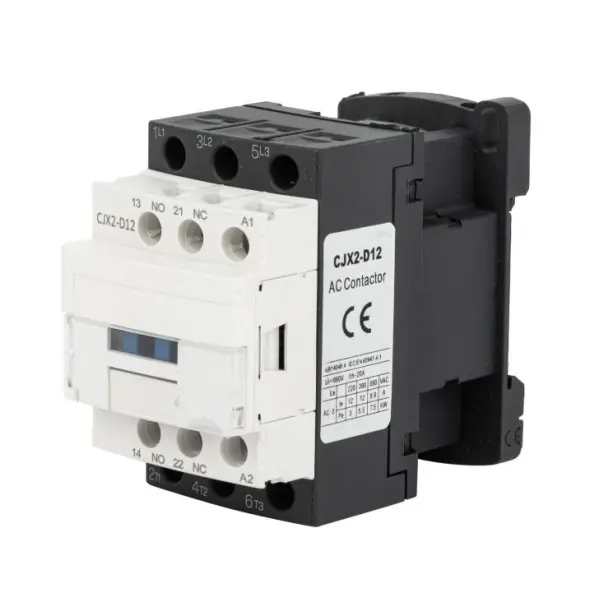

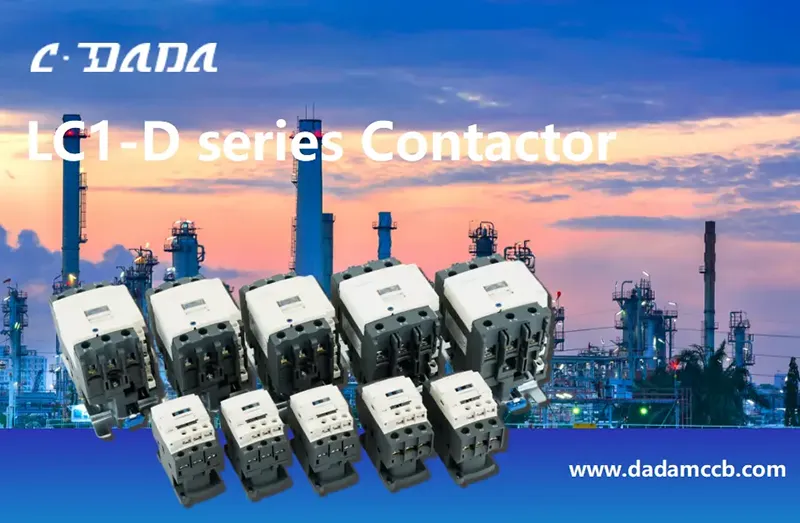

D Kontaktor

Model:LC1-D Series

Shanghai DADA Electric är en pålitlig tillverkare och vi har våra egna varumärken, CDADA. Vår D-kontaktor (LC1-D-serien) är IEC 60947-4-1 certifierad, 3P/4P, upp till 620A, AC-3/AC-4 klassad. Breda spolspänningsalternativ. Vi rekommenderar denna produkt för motorstyrning & industriell automation, kontakta oss för en offert.

Skicka förfrågan

Produktbeskrivning

Konstruera tillförlitlig motorstyrning och kraftomkoppling med CDADA LC1-D Series D-kontaktorn, en högpresterande AC-kontaktor designad av Shanghai DADA Electric CO., LTD för att uppfylla IEC/EN 60947-4-1-standarderna. LC1-D-serien är byggd för industriella, kommersiella och infrastrukturtillämpningar och stöder 3-poliga eller 4-poliga konfigurationer med märkströmmar från 9A till 95A (upp till 620A i kraftiga varianter) och styr 3-fas ekorrburmotorer upp till 45kW–4158V AC (vid 4158V).

Utrustad med standard 1NO+1NC hjälpkontakter, integreras den sömlöst med termiska överbelastningsreläer för fullt motorskydd. Med AC- eller DC-spolealternativ (24V–600V), AC-3 och AC-4 användningskategorier och en robust design klassad för 690V-isolering, levererar CDADA D-kontaktorn pålitlig prestanda i frekventa start-stopp-cykler, transportörsystem, pumpar, kompressorer och HVAC-enheter – även i krävande temperaturer och höjder upp till 2000°C.

D Contactor

Nyckelspecifikationer

Serie: D-kontaktor

Märke: CDADA | Tillverkare: Shanghai DADA Electric CO.,LTD

Standard: IEC/EN 60947-4-1

Certifiering: CE

Stavar: 3P eller 4P (valbar)

Nominell driftström (AC-3): 9A – 95A (upp till 620A i utökat område)

Motoreffektkontroll (AC-3):

380/415V: 4kW – 45kW

660/690V: upp till 45kW

Användningskategorier: AC-3 (squirrel-cage-motorer), AC-4 (plugging & inching)

Nominell isolationsspänning: 690V AC

Omgivningstemperatur: –5°C till +40°C

Höjd: ≤ 2000m

Montering: Vertikalt plan ±5°, Monteringskategori III

Hjälpkontakter: 1NO + 1NC (standard på alla modeller)

Spolealternativ:

AC-spolar: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

DC-spolar: 24V, 36V, 48V, 110V, 220V

Tekniskt datablad

Föremål		Modell	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pole			3/4	3/4	3/4	3/4	3/4
Hjälpkontakt			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Märkvärde för konventionell värmeström (A) AC-1			20	20	30	40	50
Bedömd operativ ström (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Nominell isolationsspänning (V AC)			690	690	690	690	690
Kraft av kontrollerad 3-fas burmotor (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC-spole (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC-spole(V)			24，36，48，110，220

Föremål		Modell	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pole			3/4	3/4	3/4	3/4	3/4
Hjälpkrets Kat: AC-15, Ue=4 15V le=0,95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
Märkvärde för konventionell värmeström (A) AC-1			60	80	80	110	110
Bedömd operativ ström (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
Nominell isolationsspänning (V AC)			690	690	690	690	690
Kraft av kontrollerad 3-fas burmotor (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC-spole (V)			24，36，48，110，127，220，240，380，415，440，480，500，600
DC-spole(V)			24，36，48，110，220

Föremål			Modell		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pole					3		3		3		3/4		3/4
Märkvärde för konventionell värmeström (A) AC-1					200		200		200		275		280
Bedömd operativ ström (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Nominell isolationsspänning (V AC)					690		690		690		690		690
Kraft av kontrollerad 3-fas burmotor (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC-spole (V)					110，127，220，240，380，415，440，480，500，600
Föremål				Modell		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pole						3/4		3/4		3/4		3/4
Märkvärde för konventionell värmeström (A) AC-1						360		430		580		850
Bedömd operativ ström (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Nominell isolationsspänning (V AC)						690		690		690		690
Effekt av kontrollerad 3-fas burmotor (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC-spole (V)						110, 127，220，240，380，415，440，480，500，600

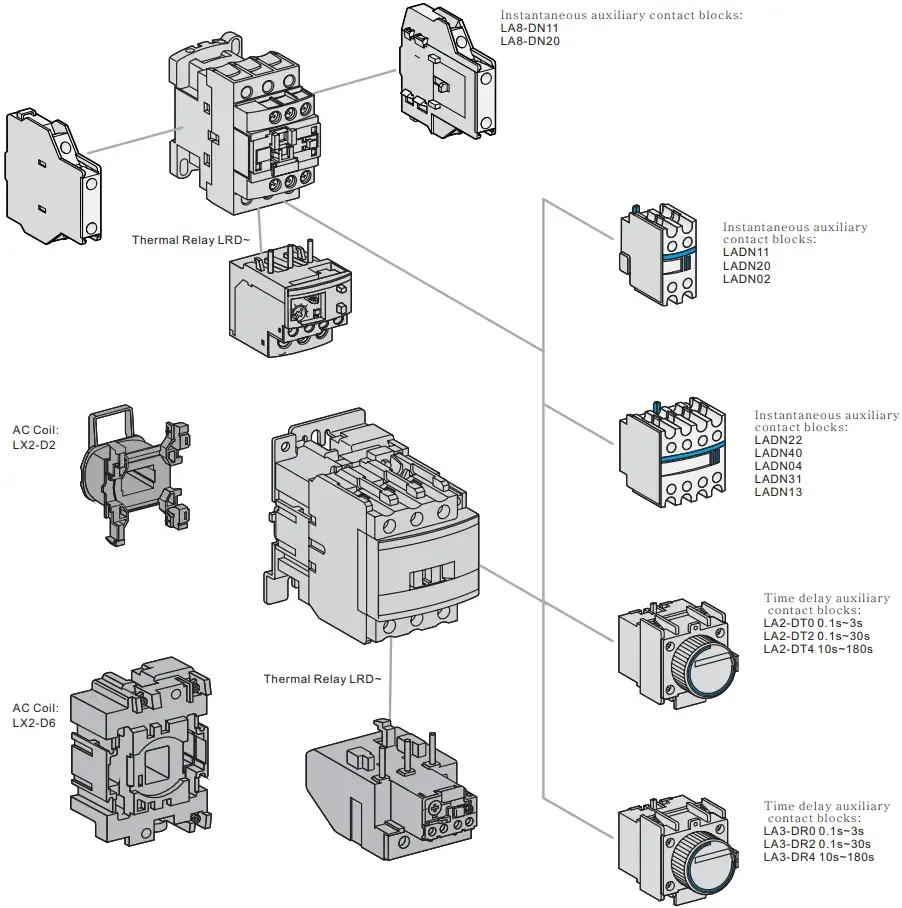

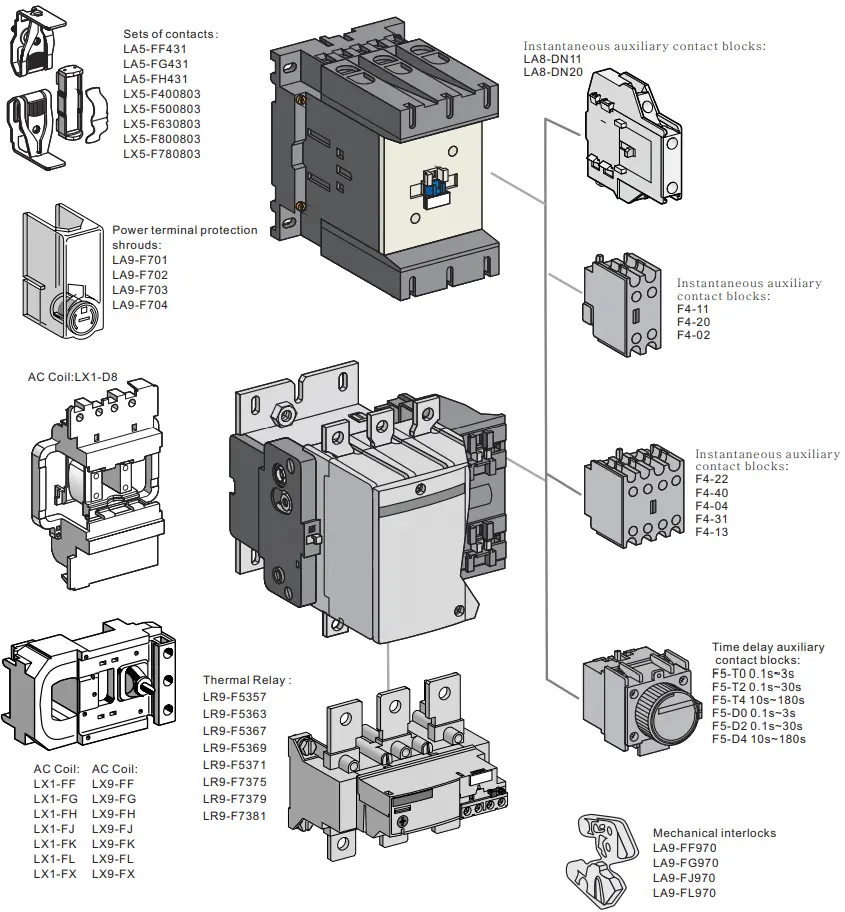

Tillbehör

D Contactor

Varför välja CDADA D-kontaktor?

★ Sann IEC-efterlevnad

Designad och testad enligt IEC/EN 60947-4-1 – vilket säkerställer global acceptans och interoperabilitet.

★ Fullständig motorkontrolllösning

Para med CDADA termiska överbelastningsreläer för kompletta motorstartaggregat – överbelastning + kortslutning + isolering.

★ Bred spänningsflexibilitet

Välj mellan 13 AC- och 5 DC-spolespänningar – perfekt för globala projekt eller paneler med blandad spänning.

★ Robust för Heavy Duty

Stöder AC-4-drift (frekvent reversering/pluggning) – perfekt för kranar, hissar och transportörer.

★ Plug-and-Play-integration

Standard 1NO+1NC hjälpkontakter möjliggör enkel förregling, signalering eller PLC-återkoppling.

★ Industriell tillförlitlighet

Testad för hög elektrisk uthållighet, lågt kontaktmotstånd och stabil ljusbågsdämpning – vilket minimerar stilleståndstiden.

★ Våra viktigaste fördelar är: 1) Fullständiga internationella certifieringar, 2) Stark OEM/ODM-förmåga, 3) Högt förhållande mellan kostnad och prestanda, 4) Pålitlig storskalig produktionskapacitet, 5) Omfattande exporterfarenhet.

D Contactor

★ Våra produkter exporteras framgångsrikt till Sydostasien, Mellanöstern, Sydamerika, Afrika, Europa och OSS-länderna, med starkt fokus på bältes- och vägmarknader.

D Contactor

Typiska applikationer

D Contactor Motorstartare: Pumpar, fläktar, kompressorer, blandare

D Contactor VVS-system: Kyl- och fläktstyrning

D Contactor Industriell automation: Transportband, förpackningsmaskiner

D Contactor Byggnadsförvaltning: Hisskontroll, belysningsbankar

D Contactor Energi & vatten: Rening av avloppsvatten, bevattningssystem

Vanliga frågor

F1: Vad betyder "D-kontaktor"?

A1: "D" hänvisar till seriebeteckningen (LC1-D) som används globalt för denna modulära, standardiserade AC-kontaktorplattform. Det är inte en teknisk klassificering – men allmänt erkänd inom panelbyggnad för dess kompatibilitet med tillbehör som överbelastningsreläer och mekaniska förreglingar.

F2: Vad är skillnaden mellan AC-3 och AC-4 drift?

A2:

● AC-3: Normal start/stopp av squirrel-cage-motorer (t.ex. pumpar, fläktar). Lägre stress.

● AC-4: Frekvent pluggning, inchning eller backning (t.ex. kranar, hissar). Högre elektrisk spänning → kräver mer robusta kontakter. → CDADA LC1-D är klassad för båda, vilket gör den mångsidig.

F3: Kan jag använda denna kontaktor utan ett överbelastningsrelä?

A3: Rekommenderas inte för motorbelastningar. Kontaktorn växlar bara ström – den skyddar inte mot överbelastning. Para alltid med ett termiskt eller elektroniskt överbelastningsrelä för motorsäkerhet.

F4: Finns 4-poliga versioner tillgängliga?

A4: Ja! Alla LC1-D-modeller stöder 3P- eller 4P-konfigurationer – perfekt för applikationer med nollswitch eller 4-trådssystem.

F5: Varför välja CDADA framför andra kontaktorer i D-serien?

A5: CDADA erbjuder:

● Äkta IEC 60947-4-1 överensstämmelse med testrapporter

● Bredare spolespänningsområde (inklusive 415V, 480V, 600V för export)

● Konsekvent kvalitet med silverlegerade kontakter och bågrännor

● OEM-vänlig prissättning och snabb provsvarning

● Globala certifieringar (CE) och engelsk dokumentation
