MCCB med läckageskydd

Förbättra den elektriska säkerheten bortom överbelastnings- och kortslutningsskydd med CDADA DAM1L Series MCCB med läckageskydd, en integrerad strömbrytare i formgjuten hölje med inbyggd jordfelsströmsfunktion (RCD/ELCB). Designad av den professionella tillverkaren Shanghai DADA Electric CO., LTD enligt internationella standarder, kombinerar denna läckage MCCB 4P högpresterande kraftdistribution med livs- och brandbesparande jordfelsdetektion.

Klassad från 10A till 500A vid 400V/415V, erbjuder den justerbar restström (30mA–1000mA) och valfri tidsfördröjning – vilket möjliggör skräddarsytt skydd för personlig säkerhet (≤30mA) eller brandförebyggande (100mA–500mA+). Med flerfasdriven elektronik förblir den i drift även om en fas faller eller spänningen sjunker till 50V, vilket säkerställer oöverträffad tillförlitlighet i kritisk infrastruktur som tunnlar, höghus, transportnav och industrianläggningar.

Nyckelspecifikationer

Modell: DAM1L-serien – Jordläckage MCCB (CBR-typ MCCB)

Stavar: 4P (standard; 3P finns på begäran)

Märkström (in): 10A – 500A

Märkspänning: 400V / 415V AC, 50Hz

Isolationsspänning (Ui): 400V (≤160A), 690V (>250A)

Restströmsinställningar (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Justerbarhet: Justering på plats av I△n och tripptid (omedelbar eller försenad)

Brytkapacitetstyper:

B-typ: Basic (Inm < 100A)

S Typ: Standard

H-typ: Högbrytande (>160A)

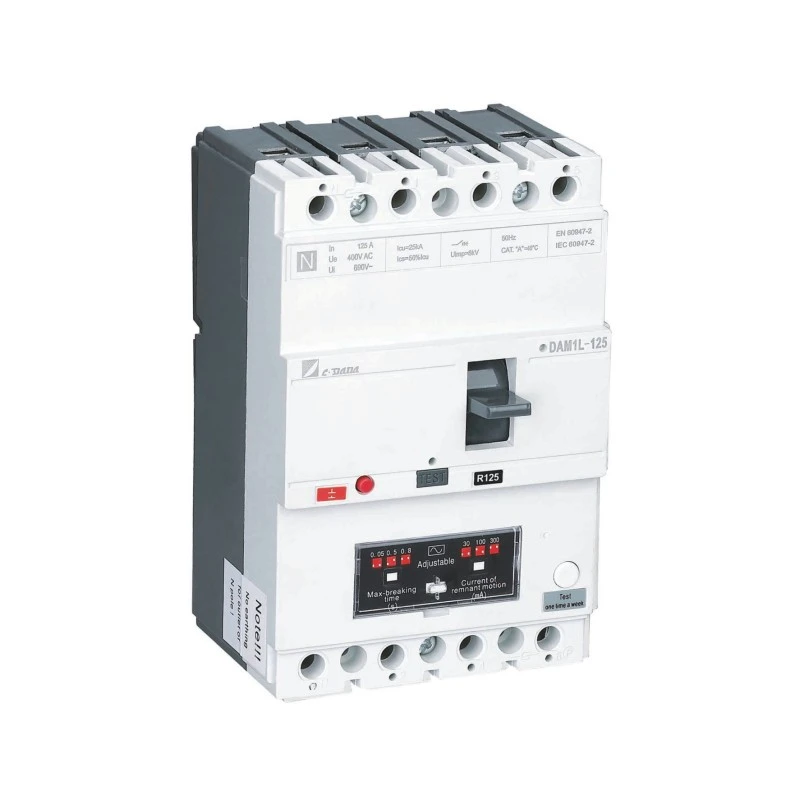

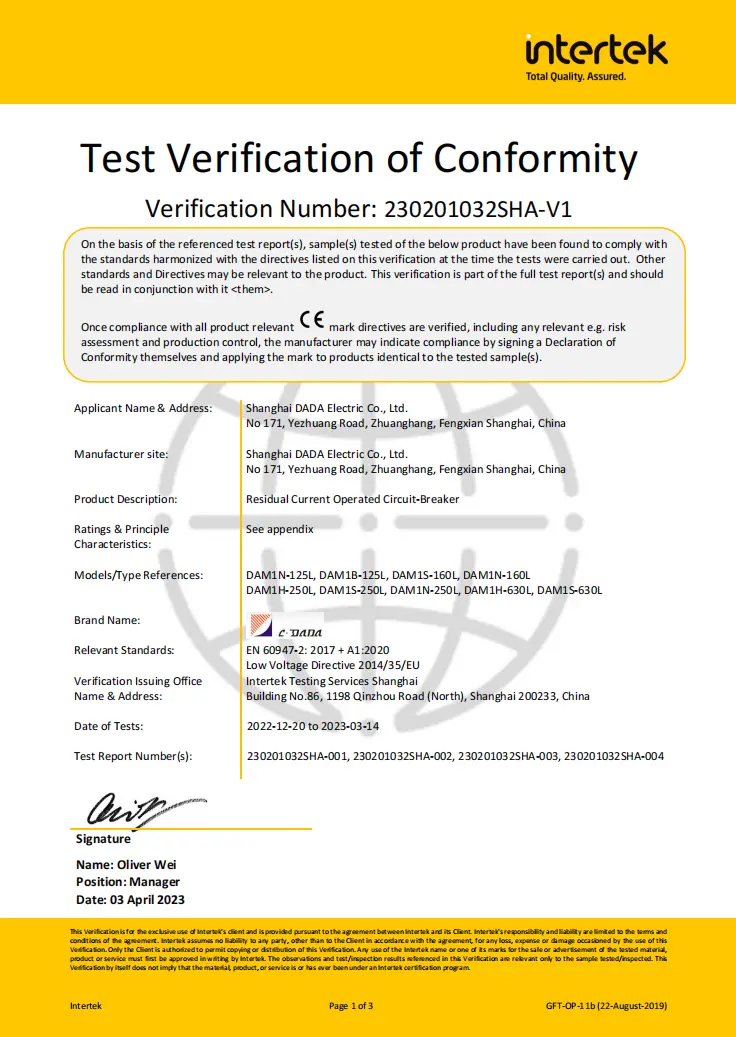

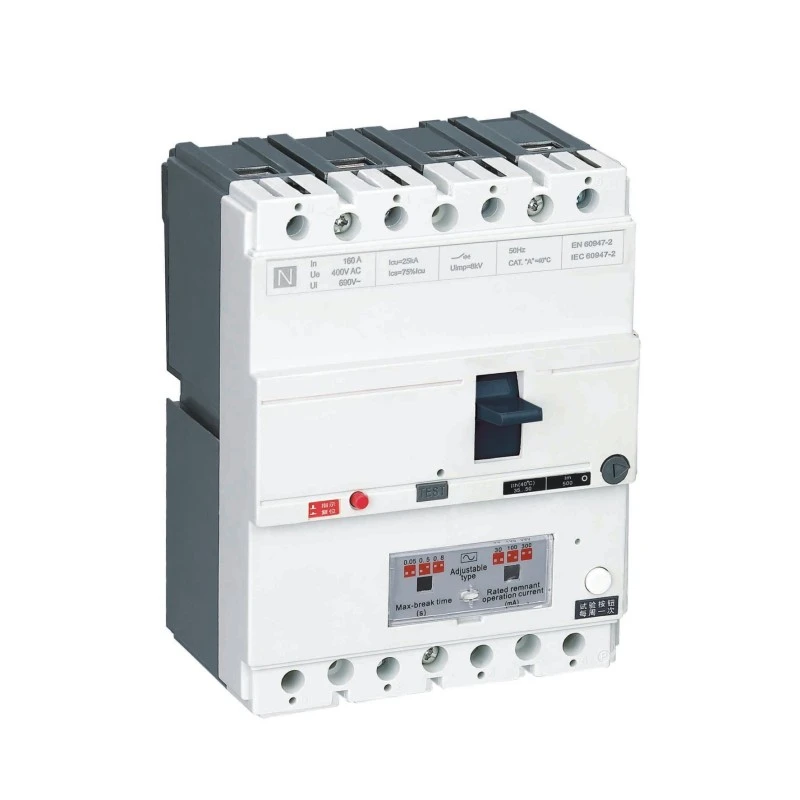

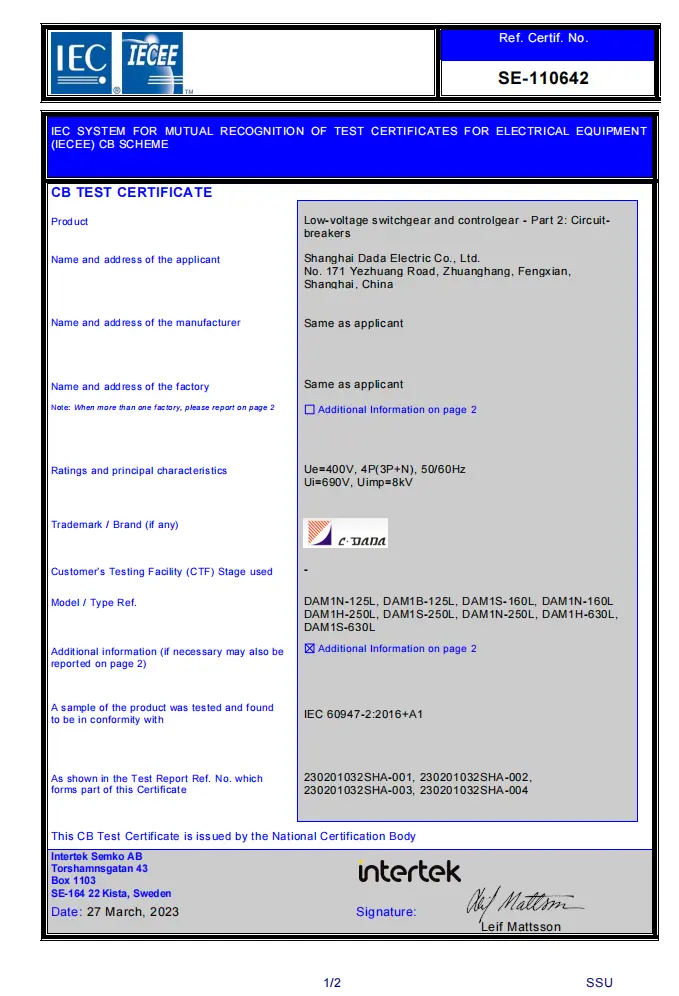

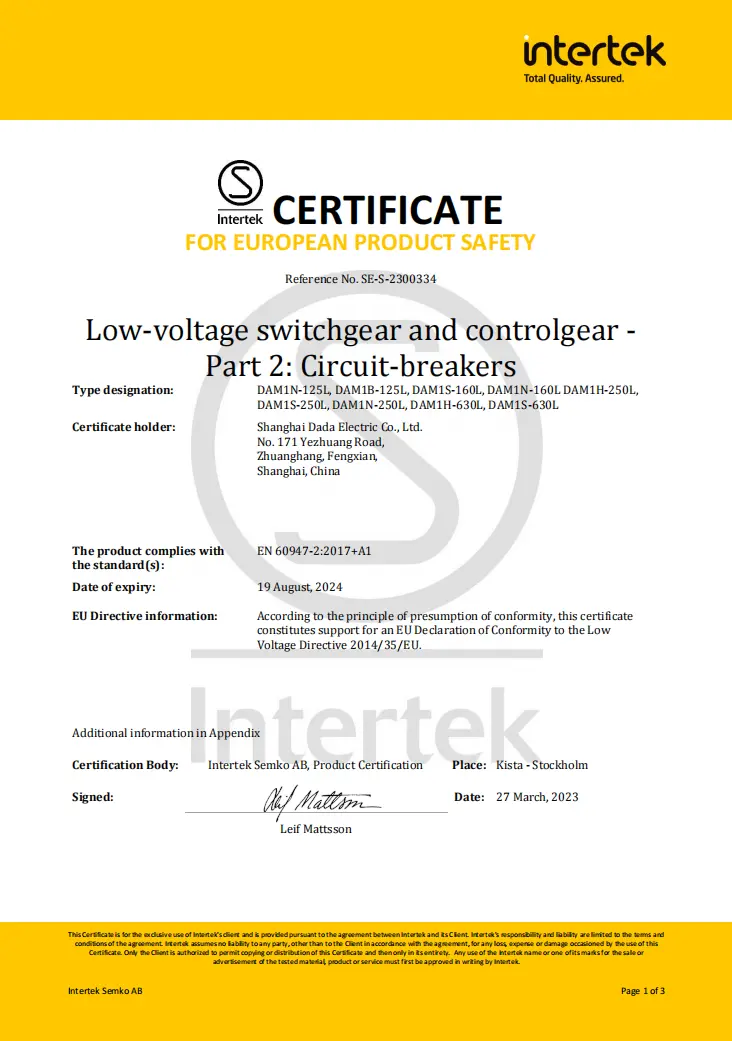

Certifieringar: CE, CB, SEMKO

Nyckelfunktioner:

★ Flerfasdriven RCD-krets → fungerar ner till 50V

★ Separata huvud- och ljusbågskontakter

★ Tryck-till-tur-testknapp

★ Justerbar magnetisk inställning (0,8–1,0×In)

★ Stark EMI/RFI anti-interferensförmåga

★ Fullständigt tillbehörsprogram: shuntutlösning, hjälp-/larmkontakter, vridhandtag

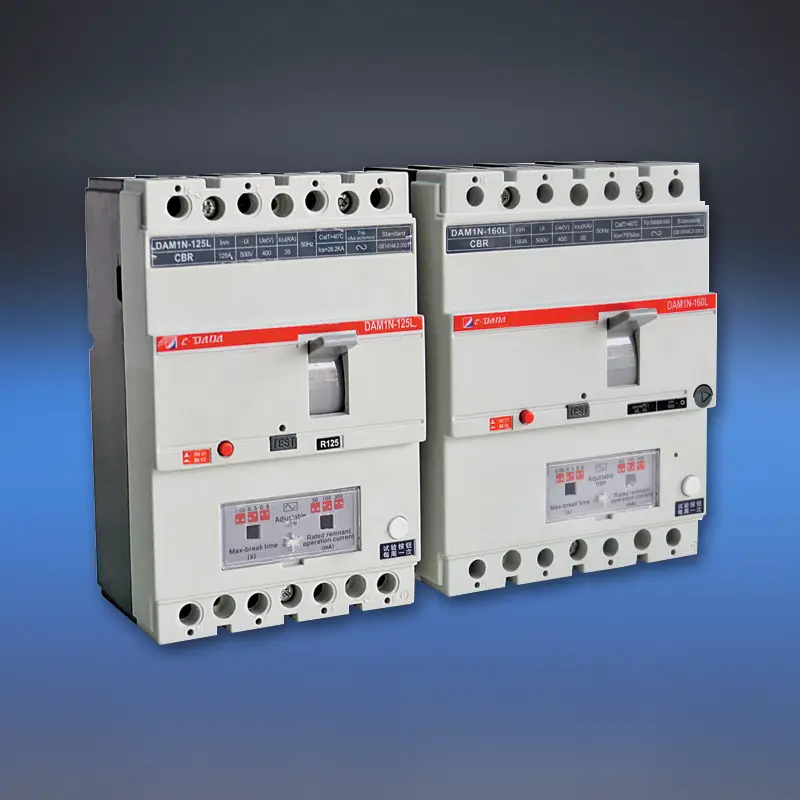

Tekniskt datablad

Jordfelsbrytare (ELCB)
Modell			DAM1-125L			DAM1-160L
Bryter kapacitetskod			B	N	S	B	N	S
Märkström för ramstorlek - Inm (A)			125A			160A
Nominell strömingång (40,50 eller 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Antal poler			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(topp)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Restströmströskel (mA)			100-300-500			100-300-500
Tidsfördröjning (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrisk egenskap (V)			2500			3000
loniseringsavstånd (mm)			≤30/0			≤30/0
Uthållighet	Totala cykler		8000			8000
	Elektriskt liv		1000			1000
	Mekaniskt liv		7000			7000
Kategori (EN 60947-2/IEC 60947-2)	Huvudkrets		A/0			A/0
	Hjälpkrets		AC-15			AC-15
Underspänningsutlösning			√			√
Shuntfrigöring			√			√
Hjälpkontakt			√			√
Larmkontakt			√			√
Hjälpkontakt och larmkontakt			√			√
Hantera driftmekanism			√			√
Elektrisk driftmekanism			√			√
Terminalkåpa			√			√
Fasavskiljare			√			√
	B (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Vikt	Fast version 3P/4P		-			-
	Plug-in version 3P/4P		-			-
	Rita ut version 3P/4P		-			-

Varför välja CDADA MCCB med läckageskydd?

★ Sann integrerad säkerhet

Till skillnad från extra RCD-moduler har DAM1L inbyggt, fabrikskalibrerat läckageskydd – vilket säkerställer perfekt koordination och eliminerar kompatibilitetsproblem.

★ Flerfasig ström för RCD-krets

Tidiga jordfelsbrytare misslyckades om en fas gick förlorad. CDADA:s design använder alla faser för att driva skyddselektroniken, så den fortsätter att fungera även under fasbortfall eller kraftig underspänning.

★ Dubbla skyddsmål i en enhet

◆ 30mA: Uppfyller IEC-kraven för personligt stötskydd

◆ 100mA–1000mA: Förhindrar isoleringsnedbrytande bränder från små, ihållande jordfel

★ Fältjusterbar för verkliga förhållanden

Finjustera känsligheten och tidsfördröjningen för att undvika störande snubbel i våta miljöer (t.ex. biltvättar, gårdar) samtidigt som säkerheten bibehålls.

★ Industriell tillförlitlighet

Hög brytkapacitet (H-typ), robust bågseparation och IP20+ terminalskydd gör den lämplig för tuffa kommersiella och industriella miljöer.

★ Global efterlevnad, lokalt värde

Certifierad för Europa (CE/CB), Norden (SEMKO) – idealisk för exportprojekt – med konkurrenskraftiga priser från en pålitlig kinesisk tillverkare.

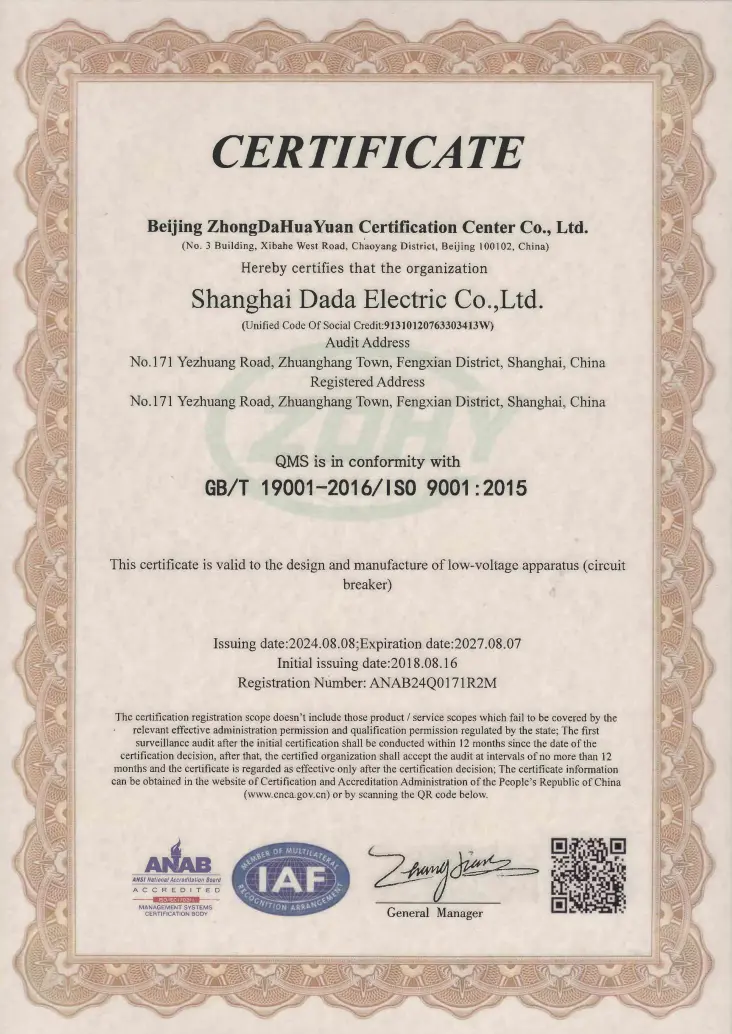

★ Vår tillverkningsanläggning är certifierad enligt ISO9001:2015 Quality Management System.

Typiska applikationer

Höghusbostäder: Huvudinkomst- eller golvpaneler (300mA för att minska brandrisken)

Tunnlar och tunnelbanor: Kritisk infrastruktur som kräver felsäker läckagedetektering

Sjukhus och skolor: 30mA skydd i våta områden (labb, toaletter)

Industrianläggningar: Motormatare med markfelsövervakning

Byggarbetsplatser: Tillfällig kraftfördelning med personalskydd

FAQ

F1: Vad är skillnaden mellan en standard MCCB och en MCCB med läckageskydd?

A1: En standard MCCB skyddar endast mot överbelastning och kortslutning. DAM1L lägger till detektering av restström (jordläckage) – utlöser när ström läcker till jord (t.ex. genom en person eller skadad isolering), vilket förhindrar elektrisk stöt eller brand.

F2: Kan jag använda en 100A MCCB RCD för personligt skydd?

A2: Endast om den är inställd på 30mA. Märkströmmen (100A) definierar lastkapaciteten; restinställningen (I△n) definierar säkerhetsfunktionen. För stötskydd måste I△n vara ≤30mA, oavsett In.

F3: Varför behöver RCD-kretsen flerfasström?

A3: Om den endast drivs av en fas, skulle ett enfasfel inaktivera läckageskyddet. CDADA:s flerfasdesign säkerställer att jordfelsbrytaren förblir aktiv även under fasbortfall eller låg spänning (ned till 50V) – avgörande för säkerhetskontinuiteten.

F4: Är 4P läckage MCCB lämplig för TT- eller TN-S-system?

S4: Ja – den är designad för TT-, TN-S- och IT-system. 4P-designen bryter alla faser och neutral, avgörande för TT-system där neutral inte är tillförlitligt jordad uppströms.

F5: Varför välja CDADA framför modulära RCD + MCCB-kombinationer?

A5: CDADA DAM1L erbjuder:

● Mindre fotavtryck (integrerad kontra två enheter)

● Garanterad samordning (ingen risk för missmatchning)

● Lägre kostnad och ledningskomplexitet

● Högre tillförlitlighet (enkel förseglad enhet)

● Justerbarhet på plats inte möjlig med jordfelsbrytare med fast känslighet
