1600A luftkretsbrytare
  • 1600A luftkretsbrytare1600A luftkretsbrytare
  • 1600A luftkretsbrytare1600A luftkretsbrytare

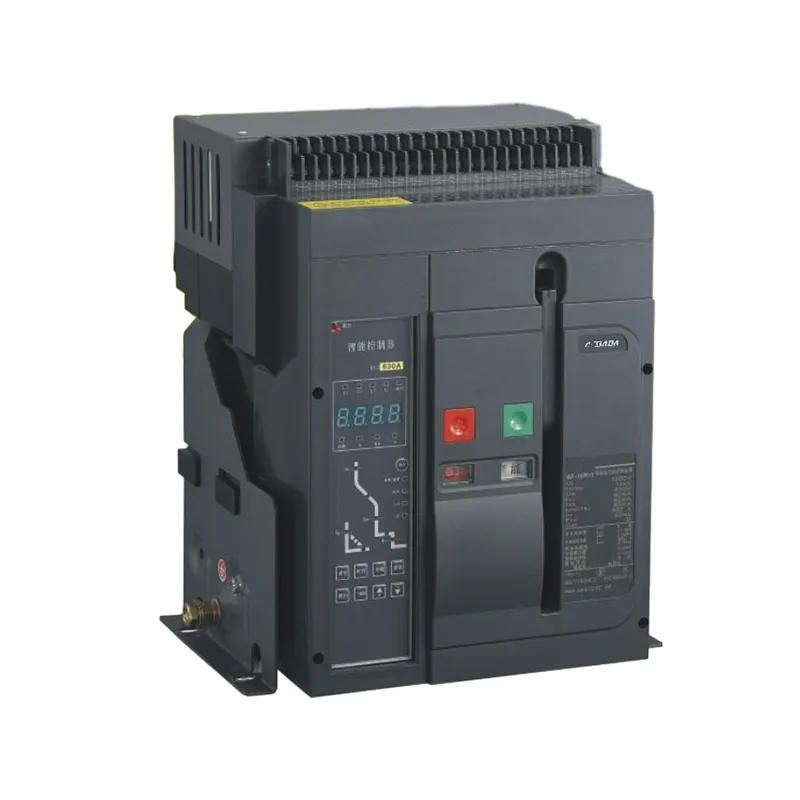

1600A luftkretsbrytare

Model:DAW2-1600 Series
CDADA är en pålitlig tillverkare av 1600A Air Circuit Breaker, som är CB-certifierad med intelligent skydd, byggd för tunga industriella kraftdistributionsbehov. Tillverkad med högkvalitativa komponenter och robust konstruktion, denna luftströmbrytare är lätt att använda och underhålla och passar sömlöst in i industriella kraftsystem. Det är det bästa valet för grossist- och OEM-upphandling, och levererar stabil, pålitlig prestanda för alla industriella kraftskyddskrav.
    Gradering: 5.0
    (Betygsräkning: 1)

    CDADA tillverkar 1600A Air Circuit Breaker (DAW2-1600-serien) för industriell kraftdistribution och lågspänningsställverk. Designad för AC 50Hz/60Hz-nätverk, stöder den märkspänningar på 400V och 690V, med ramström upp till 1600A. Strömbrytaren ger överbelastnings-, kortslutnings- och underspänningsskydd, med valfritt jordfels- och läckageskydd. Serien, som tillverkas av Shanghai DADA Electric Co., Ltd., uppfyller kraven i IEC 60947-2 och är tillgänglig i fasta och utdragna konfigurationer.

    DAW2-1600-serien i en överblick
    1600A Nominell ramström
    400V / 690V Märk arbetsspänning
    3P / 4P Antal stolpar

    Lämplig för industriella distributionspaneler, kraftverk, kommersiella byggnader och elektriska infrastruktursystem som kräver högströmkretsskydd.

    CDADA DAW2-1600 1600A Air Circuit Breaker

    Skydds- och driftsfunktioner

    I ett lågspänningsdistributionssystem kan ett fel i en krets påverka ansluten utrustning och avbryta produktionen. DAW2-1600 Air Circuit Breaker är utformad för att upptäcka onormala elektriska förhållanden och koppla bort den påverkade kretsen enligt dess konfigurerade skyddsinställningar.

    ÖverbelastningsskyddDetekterar ihållande överströmsförhållanden och löser ut när den konfigurerade skyddströskeln och tidsfördröjningen nås.
    KortslutningsskyddGer skydd mot kortslutningsfel, med brytförmåga vald efter systemspänning.
    UnderspänningsskyddStöder underspänningsskydd för att reagera på onormala spänningsförhållanden.
    Läckageskydd som tillvalEn valfri läckagetransformator kan användas för jordfels- eller läckageskyddskonfigurationer.
    KommunikationsgränssnittStöder fältbussintegration med öppet protokoll och fyra fjärrfunktioner för systemövervakning och kontroll.
    Fasta och utdragningsalternativFinns i olika installationskonfigurationer för att passa ställverkslayout och underhållskrav.

    Tekniska specifikationer

    Följande tabell visar de viktigaste elektriska och mekaniska specifikationerna för DAW2-1600-serien. Den faktiska konfigurationen bör bekräftas enligt vald märkström, polarrangemang och installationstyp.

    Parameter Specifikation
    Produktmodell DAW2-1600
    Nominell ramström (inm) 1600A
    Märkström (in) 200A, 400A, 500A, 630A, 800A, 1000A, 1250A, 1600A
    Nominell arbetsspänning (Ue) AC 400V / AC 690V
    Nominell isolationsspänning (Ui) 1000V
    Driftsfrekvens 50Hz / 60Hz
    Nominell impulsmotståndsspänning (Uimp) 12kV
    Strömfrekvens tål spänning 3500V / 1 min
    Antal polacker 3P / 4P
    N-pols märkström 100 % av märkström (In)
    Använd kategori Kategori B
    Standarder IEC 60947-2; GB 14048.2
    Kommunikation Fältbussintegration med öppet protokoll; fyra fjärrfunktioner
    Installationstyper Fast typ / Utdragstyp
    Skyddsfunktioner Överbelastning, kortslutning, underspänning och valfritt jordfels-/läckageskydd

    Bryt- och tillverkningskapacitet

    Elektrisk parameter Spänning Nominellt värde (kA)
    Bedömd ultimat kortslutningsbrytningskapacitet (Icu) AC 400V 65
    Bedömd ultimat kortslutningsbrytningskapacitet (Icu) AC 690V 50
    Bedömd servicekortslutningskapacitet (ICS) AC 400V 55
    Bedömd servicekortslutningskapacitet (ICS) AC 690V 42
    Nominell kortslutningskapacitet (Icm) AC 400V 143
    Nominell kortslutningskapacitet (Icm) AC 690V 105
    Klassad korttidsmotståndsström (Icw) AC 400V 50
    Klassad korttidsmotståndsström (Icw) AC 690V 42

    Drifttid och livslängd

    Parameter Driftskick Värde
    Full Breaking Time Utan ytterligare fördröjning 25 ms
    Stängningstid Maximal 70 ms
    Elektriskt liv AC 400V, In = 200A–630A 1500 operationer
    Elektriskt liv AC 400V, In = 800A–1250A 1000 operationer
    Elektriskt liv AC 400V, In = 1600A 800 operationer
    Elektriskt liv AC 690V, In = 200A–630A 1000 operationer*
    Elektriskt liv AC 690V, In = 800A–1250A 650 operationer
    Elektriskt liv AC 690V, In = 1600A 500 operationer
    Mekaniskt liv Underhållsfritt skick 15 000 operationer
    Mekaniskt liv Med underhåll 20 000 operationer

    Övergripande mått

    Installationstyp polacker Bredd × Höjd × Djup (mm)
    Fast typ 3P 260 × 310 × 240
    Fast typ 4P 330 × 310 × 240
    Utdragningstyp 3P 275 × 345 × 330
    Utdragningstyp 4P 345 × 345 × 330

    Fast och utdragen installation

    DAW2-1600-serien finns i fasta och utdragna versioner. Valet beror på ställverksstruktur, tillgängligt installationsutrymme och underhållsarrangemang.

    Den fasta typen installeras direkt i ställverksenheten. Den är lämplig för fördelningspaneler där brytaren är avsedd att stå kvar i ett fast läge under normal drift.

    Utdragningstypen använder ett utdragbart arrangemang, vilket gör att brytarkroppen kan flyttas ur sitt anslutna läge för inspektion eller underhållsprocedurer. Denna konfiguration är användbar i ställverkssystem där lättare åtkomst till brytaren krävs.

    Båda konfigurationerna finns i 3-poliga och 4-poliga versioner. Innan du beställer, kontrollera de totala måtten, samlingsskenans anslutningsarrangemang och krav på panelinstallation.

    DAW2-1600 air circuit breaker construction and installation

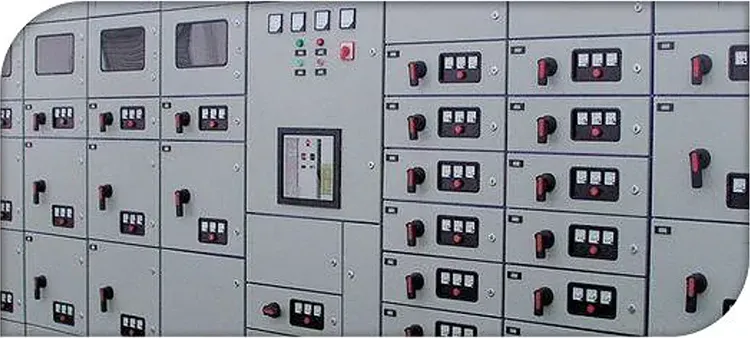

    Tillämpningar inom kraftdistribution

    En 1600A luftkretsbrytare övervägs vanligtvis för huvuddistribution och högströmsmatare. DAW2-1600-serien kan användas i elektriska system där märkspänning, felnivå och installationskonfiguration matchar utrustningens specifikationer.

    Industriella tillverkningsanläggningar

    Produktionsanläggningar har ofta flera distributionsgrenar som levererar maskiner, motorer och hjälputrustning. En lämpligt vald luftströmbrytare ger skydd vid huvudinkommande eller matarnivå och hjälper till att isolera fel inom distributionsnätet.

    Kraftverk och transformatorstationer

    I lågspänningssystem för hjälpkraftdistribution används strömbrytare för att skydda utgående kretsar och ansluten elektrisk utrustning. Erforderlig brytförmåga måste kontrolleras mot den potentiella kortslutningsströmmen vid installationspunkten.

    Kommersiella byggnader och infrastruktur

    Stora kommersiella byggnader och kommunal infrastruktur kräver ett samordnat skydd över inkommande strömförsörjning och distributionsmatare. 3P- eller 4P-konfigurationen kan väljas enligt systemdesignen.

    Datacenter och elrum

    Datacenters elektriska distributionssystem kräver noggrann samordning mellan uppströms och nedströms skyddsanordningar. Brytarklassificering, utlösningsinställningar och kommunikationskrav bör utvärderas som en del av den kompletta ställverkskonstruktionen.


    Tillverkning och kvalitetskontroll

    Shanghai DADA Electric Co., Ltd. tillverkar strömbrytare och tillhörande elektrisk lågspänningsutrustning. DAW2-1600-serien är utvecklad för industriella distributionsapplikationer, med olika strömklasser, polkonfigurationer och installationsalternativ.

    Produktions- och inspektionsprocessen är viktig för utrustning som används i starkströmsdistributionssystem. Elektrisk prestanda, mekanisk drift och monteringskvalitet måste alla beaktas innan en brytare levereras för installation.

    För produktval och projektutvärdering kan kunder granska företagetstillverkningsverkstadoch begära relevant produktdokumentation, certifieringsinformation och tekniska specifikationer.

    Serien är designad med hänvisning till IEC 60947-2 krav. Den ursprungliga produktinformationen identifierar också CB-certifiering. Specifika certifieringsdokument och tillämpliga produktkonfigurationer bör bekräftas med tillverkaren när projektinlämningar förbereds.

    ProduktkonfigurationVal av märkström, antal poler och fast eller utdragen installation.
    Elektriska specifikationerHänvisning till märkspänning, brytkapacitet och skyddskrav.
    Teknisk dokumentationProduktspecifikationer och tillämpliga certifieringsdokument kan begäras.
    ApplikationssupportHjälp med att kontrollera produktkonfigurationen mot ställverkskrav.

    Hur man väljer rätt modell

    Att välja en 1600A luftströmbrytare innebär mer än att matcha ramströmmen till systembelastningen. Märkdriftström, spänning, felnivå och ställverksarrangemang bör alla kontrolleras innan du gör en beställning.

    Information att bekräfta innan beställning:

    ● Märksystemspänning: 400V eller 690V.

    ● Erforderlig märkström: 200A till 1600A inom de tillgängliga konfigurationerna.

    ● Antal stolpar: 3P eller 4P.

    ● Installationsarrangemang: fast typ eller utdragstyp.

    ● Kortslutningsbrytningskapacitet som krävs av elsystemet.

    ● Nödvändiga skyddsfunktioner och kommunikationsgränssnitt.

    ● Tillgängligt ställverksutrymme och anslutningsmått.

    Om projektet har särskilda skyddssamordnings-, kommunikations- eller installationskrav, ange elsystemparametrarna vid offertbegäran. Detta gör att tillverkaren kan kontrollera lämplig konfiguration före produktion.

    Relaterade kretsbrytarprodukter

    För projekt som kräver olika strömklasser eller ett bredare utbud av luftströmbrytare, tillhandahåller CDADA även andra modeller för lågspänningskraftdistribution.

    Vanliga frågor

    1. Vilken är märkströmmen för DAW2-1600 luftströmbrytare?

    DAW2-1600-serien har en nominell ramström på 1600A. Tillgängliga märkströmskonfigurationer inkluderar 200A, 400A, 500A, 630A, 800A, 1000A, 1250A och 1600A.

    2. Vilka arbetsspänningar stöder denna 1600A luftströmbrytare?

    De nominella arbetsspänningsalternativen som anges i produktspecifikationerna är AC 400V och AC 690V. Den valda konfigurationen bör matcha det elektriska systemet.

    3. Finns DAW2-1600 i fasta och utdragna typer?

    Ja. Serien finns i både fasta och utdragna konfigurationer, med 3-poliga och 4-poliga alternativ.

    4. Vilka skyddsfunktioner finns tillgängliga?

    De listade skyddsfunktionerna inkluderar överbelastnings-, kortslutnings- och underspänningsskydd. Jordfels- eller läckageskydd kan konfigureras med en valfri läckagetransformator.

    5. Stöder 1600A ACB fjärrövervakning?

    Produktinformationen specificerar ett fältbusskommunikationsgränssnitt med öppet protokoll och fyra fjärrfunktioner. Kommunikationsprotokollet och anslutningsdetaljerna bör bekräftas för det avsedda styrsystemet.

    6. Vilka standarder följer DAW2-1600-serien?

    Produktspecifikationerna lista IEC 60947-2 och GB 14048.2. Tillämpliga certifieringsdokument bör bekräftas med tillverkaren för den valda modellen.

    7. Vilken information behövs för att begära en offert?

    Ange erforderlig märkström, arbetsspänning, polkonfiguration, installationstyp, kvantitet och eventuella särskilda skydds- eller kommunikationskrav. Ställverksritningar eller projektspecifikationer kan också hjälpa till med modellval.

    Behöver du en 1600A luftströmbrytare för ditt projekt?

    Kontakta CDADA för DAW2-1600 produktspecifikationer, konfigurationsdetaljer och en offert. Dela din spänning, märkström, installationstyp och projektkrav med vårt team.
