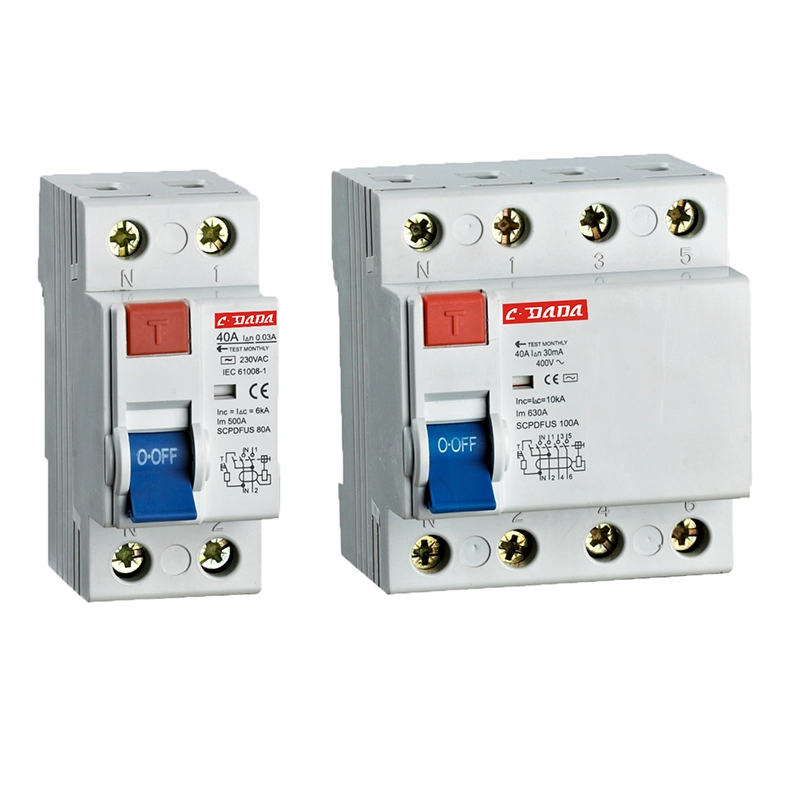

Vad är en jordfelsbrytare?

A Restströmsbrytare(RCCB) är en kritisk elektrisk säkerhetsanordning utformad för att skydda människor och egendom från elektriska stötar, brandrisker och läckströmmar. I moderna elsystem, där bostäder, kommersiella och industriella belastningar blir allt mer komplexa, spelar RCCB en viktig roll för att säkerställa säker kraftdistribution. Den här artikeln ger en omfattande guide för att förstå hur jordfelsbrytare fungerar, varför de är viktiga, hur man väljer rätt modell, vanliga installationsmetoder, underhållstips och tillämpningar i den verkliga världen. Det hjälper också läsare att lösa praktiska smärtpunkter som störande snubbel, felaktig storlek och problem med systemkompatibilitet.

Innehållsförteckning

• 1. Introduktion till jordfelsbrytare
• 2. Hur en jordfelsbrytare fungerar
• 3. Typer av RCCB och deras skillnader
• 4. Viktiga fördelar och skyddsmekanismer
• 5. RCCB vs MCB vs RCBO
• 6. Hur man väljer rätt RCCB
• 7. Installationsriktlinjer och bästa praxis
• 8. Vanliga problem och felsökning
• 9. Underhåll och testning
• 10. Tillämpningar i olika branscher
• 11. Säkerhetsstandarder och efterlevnad
• 12. Vanliga frågor
• 13. Slutsats

1. Introduktion till jordfelsbrytare

En jordfelsbrytare (RCCB) är en elektrisk skyddsanordning som kopplar bort en krets när den upptäcker en obalans mellan strömförande och nollström. Denna obalans indikerar vanligtvis läckström som flyter till marken, vilket kan vara farligt för människor eller kan leda till elektriska bränder.

Till skillnad från standardskyddsanordningar skyddar inte RCCB mot överbelastning eller kortslutning. Istället är deras primära roll att säkerställa personlig säkerhet genom att detektera även små läckströmmar – ofta så låga som 30mA.

2. Hur en jordfelsbrytare fungerar

Arbetsprincipen för en restströmbrytare är baserad på Kirchhoffs nuvarande lag, som säger att strömmen som kommer in i en krets måste vara lika med strömmen som lämnar den. Om det finns någon skillnad indikerar det läckage.

Inuti jordfelsbrytaren övervakar en strömtransformator kontinuerligt spänningsförande och nollledare. Under normala förhållanden tar magnetfälten ut varandra. Men när läckage uppstår utlöser obalansen utlösningsmekanismen.

• Normalt tillstånd: Spännande ström = Neutral ström
• Feltillstånd: Spännande ström ≠ Neutral ström
• Utlösningsåtgärd: Kretsen kopplas från omedelbart (millisekunder)

Denna snabba respons är det som gör RCCB extremt effektiva för att förhindra elektriska stötar.

3. Typer av RCCB och deras skillnader

Olika applikationer kräver olika typer av RCCB. Nedan följer en uppdelning av de vanligaste typerna:

4. Viktiga fördelar och skyddsmekanismer

RCCB ger flera lager av skydd som gör dem oumbärliga i moderna elektriska system:

• Skydd mot elektriska stötar:Förhindrar dödsolyckor genom att koppla bort felaktiga kretsar direkt.
• Brandförebyggande:Stoppar läckströmmar som kan överhetta kablarna.
• Utrustningsskydd:Minskar skador orsakade av jordfel.
• Hög känslighet:Upptäcker läckage så lågt som 10–30mA.
• Snabb svarstid:Trippar inom millisekunder.

Dessa fördelar gör jordfelsbrytare viktiga i både bostäder och industriella elektriska infrastrukturer.

5. RCCB vs MCB vs RCBO

Många användare blandar ihop RCCB med MCB och RCBO. Tabellen nedan förtydligar skillnaderna:

I många installationer används RCCB tillsammans med MCB för att uppnå fullständigt skydd.

6. Hur man väljer rätt RCCB

Att välja rätt RCCB är avgörande för att säkerställa säkerhet och systemeffektivitet. Tänk på följande faktorer:

• Märkström:Matcha med systembelastning (t.ex. 25A, 40A, 63A).
• Känslighetsnivå:30mA för personligt skydd, 100mA–300mA för brandskydd.
• Antal stolpar:2-poligt för enfas, 4-poligt för trefassystem.
• Typval:AC, A eller B beroende på belastningsegenskaper.
• Varumärkes tillförlitlighet:Välj certifierade tillverkare med beprövade säkerhetsuppgifter.

7. Installationsriktlinjer och bästa praxis

Korrekt installation är avgörande för RCCB-prestanda. Felaktig kabeldragning kan leda till störande utlösning eller utebliven utlösning.

• Säkerställ korrekt fas- och neutralanslutning.
• Installera RCCB uppströms slutkretsarna.
• Undvik att blanda neutrala ledningar mellan kretsar.
• Testa enheten efter installation med testknappen.
• Följ lokala elektriska föreskrifter och standarder.

8. Vanliga problem och felsökning

Även högkvalitativa RCCB kan uppleva problem. Här är vanliga problem och lösningar:

• Besvärande snubbling:Orsakas ofta av läckage från flera enheter eller dålig isolering.
• Misslyckande att återställa:Kan tyda på ihållande jordfel.
• Ingen resa under testet:Enheten kan vara felaktig och behöver bytas ut.
• Överhettning:Orsakas av lösa anslutningar eller överbelastningsförhållanden.

9. Underhåll och testning

Regelbundet underhåll säkerställer långvarig tillförlitlighet för RCCB:er:

• Tryck på testknappen varje månad för att verifiera driften.
• Inspektera ledningsanslutningarna årligen.
• Byt ut föråldrade enheter vart 8–10:e år.
• Övervaka efter tecken på missfärgning eller brännande.

10. Tillämpningar i olika branscher

Restströmsbrytare används i stor utsträckning inom olika sektorer:

• Bostadshus:Kök, badrum och utomhusbanor.
• Kommersiella faciliteter:Kontor, gallerior och hotell.
• Industrianläggningar:Maskinskydd och kontrollpaneler.
• Sjukvård:Kritiska livsuppehållande system och labb.
• Laddningsstationer för elbilar:Högkänslig läckagedetektering.

11. Säkerhetsstandarder och efterlevnad

RCCB måste följa internationella säkerhetsstandarder för att säkerställa tillförlitlighet och prestanda. Dessa standarder definierar parametrar som tripptid, läckagekänslighet och uthållighetstestning.

Efterlevnad säkerställer att enheten fungerar konsekvent under felförhållanden och uppfyller globala säkerhetsförväntningar.

12. Vanliga frågor

F1: Skyddar en jordfelsbrytare mot kortslutning?
Nej, det skyddar bara mot jordläckage. MCB krävs för kortslutningsskydd.

F2: Varför snubblar min RCCB ofta?
Detta kan bero på felaktiga apparater, isoleringsproblem eller kumulativt läckage.

F3: Kan RCCB fungera utan jordning?
Det rekommenderas inte. Korrekt jordning säkerställer effektiv drift.

F4: Hur ofta ska RCCB testas?
Minst en gång i månaden med den inbyggda testknappen.

F5: Vad är livslängden för en RCCB?
Typiskt 8–10 år beroende på användningsförhållanden.

13. Slutsats

En jordfelsbrytare är en av de viktigaste säkerhetsanordningarna i alla elektriska system. Den ger livräddande skydd genom att detektera läckströmmar och koppla ur kretsar inom millisekunder. Oavsett om de används i hem, fabriker eller kommersiella byggnader, minskar RCCB avsevärt risken för elektriska stötar och brandrisker.

Att välja rätt typ, installera den korrekt och underhålla den regelbundet säkerställer långsiktig säkerhet och systemstabilitet. Eftersom efterfrågan på el fortsätter att växa, förblir jordfelsbrytare en grundläggande komponent i moderna kraftdistributionssystem.
