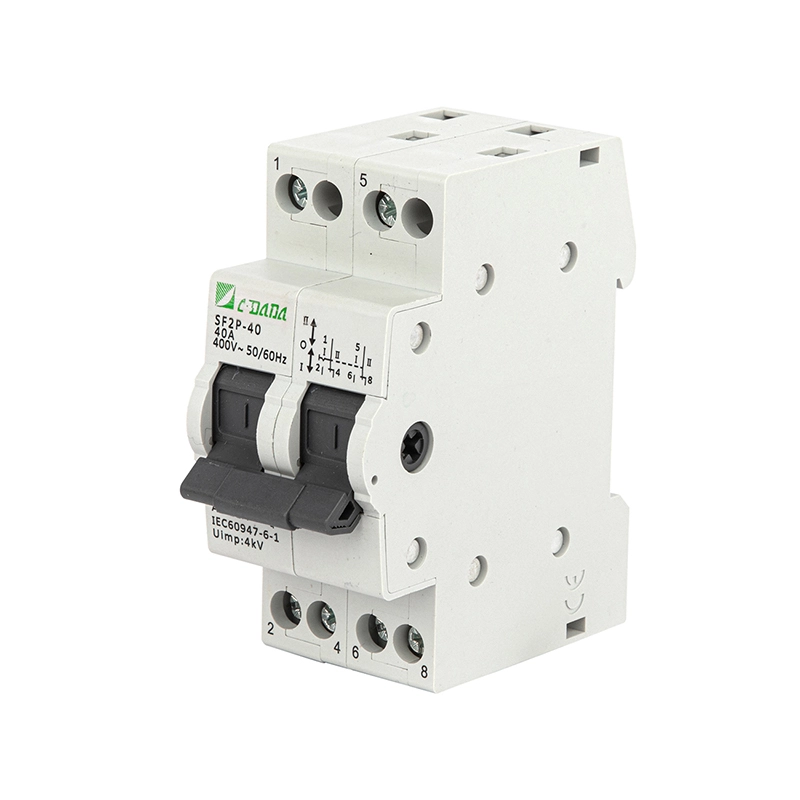

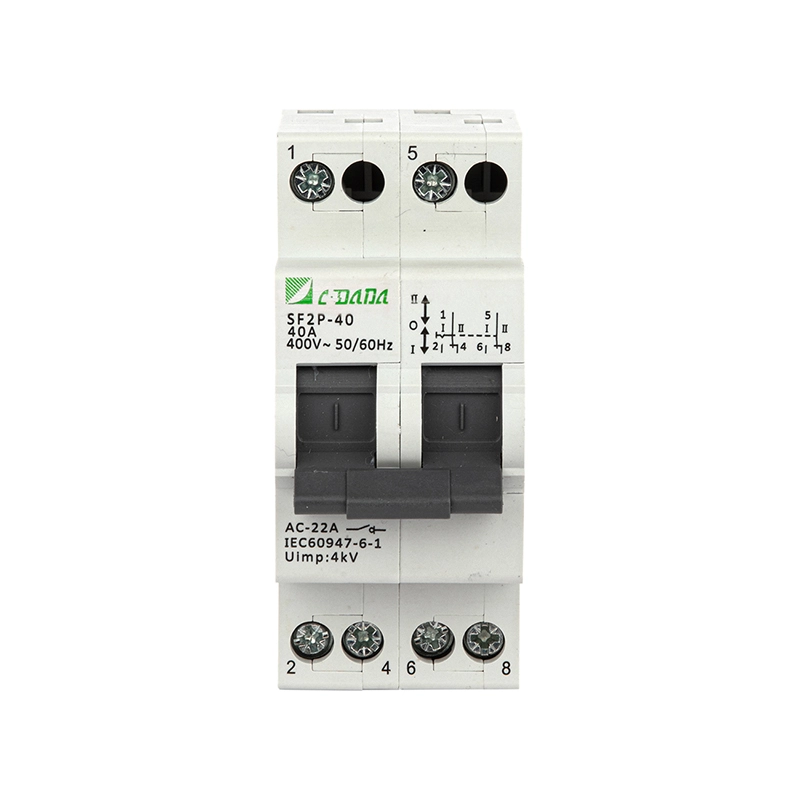

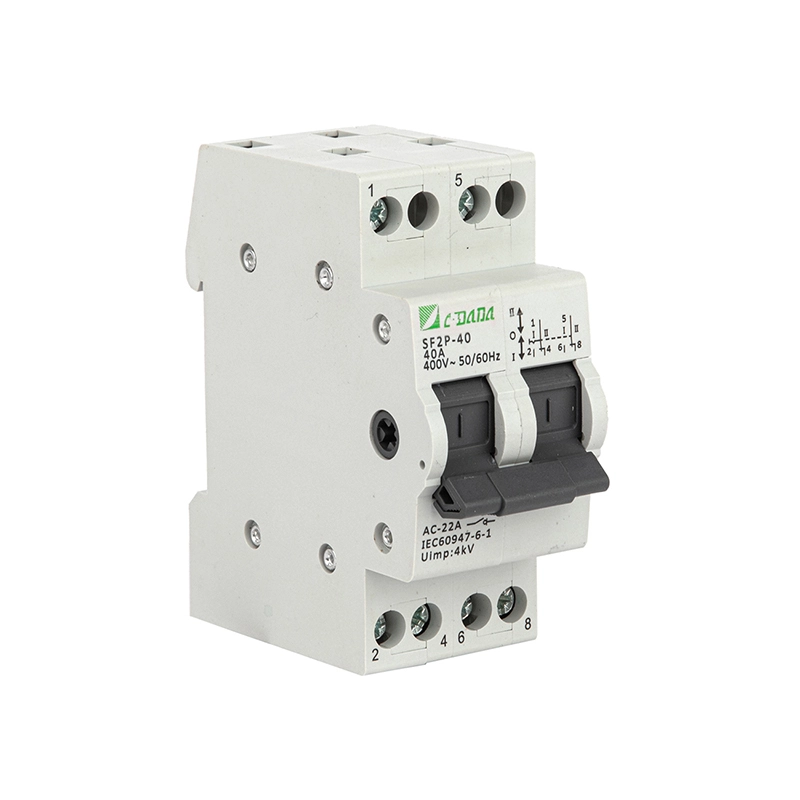

2P omkopplare

Model:SF Series
2P omkopplare är 16–125A, DIN-skena monterad, IEC60947-3 certifierad. Om du letar efter professionell tillverkare och leverantör av dessa produkter kan du välja CADAD. Manuell 3-läges (I-O-II) för byte av dubbla strömkällor. Den kan användas för reservgeneratoröverföring, motorriktningskontroll och spänningsmätning.
Gradering: 5.0
(Betygsräkning: 1)

Säkerställ säker och pålitlig omkoppling av strömkälla med CDADA SF Series 2P växlingsbrytare, den är lämplig för kritisk kretsomvandling i bostäder, kommersiella och lätta industriapplikationer. Denna DIN-skena monterade mikroväxelströmbrytare stöder dubbla strömkällor eller laster med en tydlig 3-lägesdrift: I -OFF-II, vilket möjliggör sömlösa övergångar mellan nät/nät och backup/generatorförsörjning, motor framåt/bakåt styrning eller fas/spänningsövervakningskretsar.

Klassad för AC 50/60Hz, 230–400V och strömmar från 16A till 125A, CDADA 2P-omkopplaren uppfyller standarderna IEC 60947-3 och EN 60947-3. Med lägesindikatorer PÅ/AV, kontakter med hög ledningsförmåga och en fjäderunderstödd mekanism för snabbgörande/brytning, säkerställer den stabil prestanda även vid frekvent manuell drift. Designad för modulär installation tillsammans med MCB:er och kontaktorer, den är idealisk för fördelningscentraler i byggnader, pumprum, telekomskåp och nödbelysningssystem.

2p Changeover Switch

Nyckelspecifikationer

Serie: SF Series 2P Manuell omkopplare

Märke: CDADA | Tillverkare: Shanghai DADA Electric CO.,LTD

Poler: 2P (Dual Pole) — finns i 1P till 4P-varianter

Märkström: 16A – 125A (reducera till 80 % över 40°C omgivningstemperatur)

Märkspänning: 230/400V AC, 50/60Hz

Isolationsspänning (Ui): 500V

Användningskategori: AC-22A (blandade resistiva och induktiva belastningar)

Korttidsmotståndsström (Icw): 12×Ie i 1s

Tillverkningskapacitet: 20×Ie, t=0,1s

Mekanisk livslängd: 8 500 operationer

Elektrisk livslängd: 1 500 operationer (under belastning)

Föroreningsgrad: II

Montering: Standard TH35 DIN-skena

Användning: Manuellt 3-lägeshandtag (I – O – II)

Indikatorer: Synligt PÅ/AV-läge via handtagsinriktning

Plint: Kabel- eller samlingsskenor anslutning

Åtdragningsmoment:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Säkerhetsanmärkning: Ingen ljusbågssläckningskammare → måste användas med uppströmssäkringar/MCB:er för kortslutningsskydd


Tekniskt datablad

Specifikation

Beskrivning

Produktfunktion

Omkopplare med tre lägen => I-0-II Omkopplare med mitten av-läge Supply_input terminal på toppen och Supply _output/load eller gemensam terminal längst ner som på hager SF263) Common( Supply _output/load) kan vara överst eller i botten men helst föredrar vi den gemensamma längst ner



Produktsortiment

1 stolpe 63A i 1 modulstorlek

2-polig 63A i 2-modulstorlek

3-polig 63A i 2-modulstorlek

4-polig 63A i 4-modulstorlek

Effektvärden

Strömförsörjning 1P/2P = 230V/400V Strömförsörjning 3P/4P =400V/415V (om det finns högre märkspänning än vad det är acceptabelt också)

Driftstemperatur

-20/25°C till 40°C_min 50°C/70°C (med nedstämpling är acceptabelt)

Förvaringstemperatur

-40°C till 80°C

Skyddsgrad

IP2X

Skyddsklass

2

Användningskategori

AC-21A

AC-22A

AC-23A_trevligt att ha

DC-21 _Trevligt att ha

Elektrisk egenskap

frekvens 50/60Hz

Isolationsspänning Ui 3P/4P =690V Isolationsspänning Ui 1P/2P =508V

Märkimpulsmotståndsspänning Uimp=4kVmin

Elektrisk hållbarhet vid nominell ström = 5000 cykler minimum

Mekanisk hållbarhet vid nominell ström = 10000 cykler minimum

nominell korttidsmotståndsström (Icw)=20 xIN i 1sec_Must have

Nominell kortslutning (Icm) =20*In Icm=5kA_Trevligt att ha

Standard & Certifiering

IEC60947-3_Måste ha

AS/NZS 60947.3_Måste ha

RCM_måste ha

CE_Trevligt att ha

Kabelkoppling Terminaltyp

Skruv typ

Kabelkapacitet

16mm2 Multi strain/flexibel kabel och stel/enkel töjd kabel_Måste ha

25 mm2 Multi strain/flexibel kabel och styv/enkel ansträngd kabel (hög prioritet)

Hjälpmedel

Hänglås _Hager eller annan TBC

Aux contact_Trevligt att ha

Kontakt Position Indicator_Nice to have spänningsindikator_Trevligt att ha Led _Trevligt att ha

Bussbarr-kompatibilitet som liknar 2K0153 hager 'i fall gemensam terminal längst ner'_Trevligt att ha


Varför välja CDADA 2P Switchover Switch?

★ Säker 3-positionsisolering

True OFF (O)-läge kopplar bort båda källorna – avgörande för underhåll och anti-backfeed-säkerhet.

★ Modulär design för DIN-skena

Installeras på några sekunder tillsammans med MCB:er – sparar utrymme och förenklar panellayout i smarta byggnader eller OEM-kapslingar.

★ Kontakter med hög tillförlitlighet

Optimerad dynamisk-statisk kontaktgeometri säkerställer lågt motstånd och långvarig stabilitet.

★ Global efterlevnad

Certifierad enligt IEC 60947-3 accepterad i Europa, Asien, Afrika och Latinamerika.

★ Användarsäker drift

Fjäderstödd mekanism förhindrar partiellt ingrepp; förlängt handtag tillval för 63A+ modeller.

★ Mångsidiga applikationer

Från generatoröverföring till omkastning av motorriktning – en omkopplare, flera funktioner.


Typiska applikationer

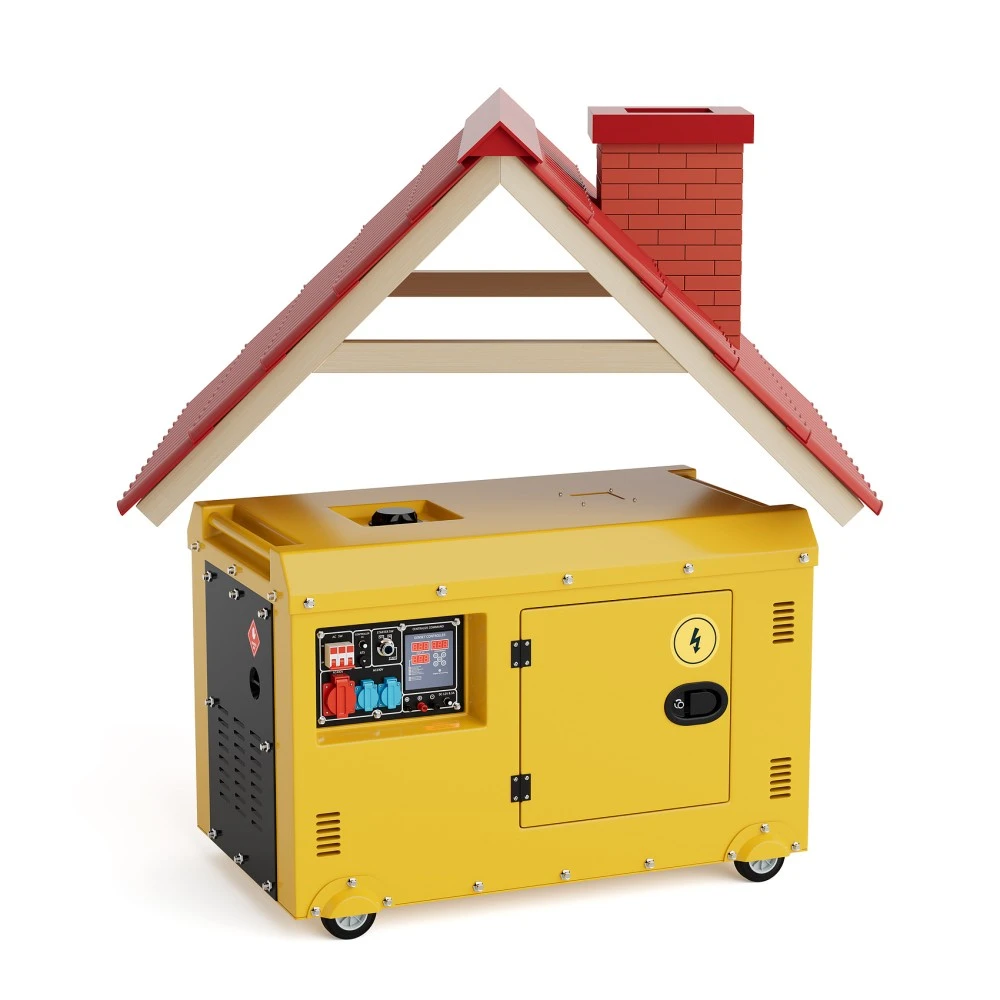

2p Changeover SwitchBackup Power Systems: Växla mellan verktyg och generator

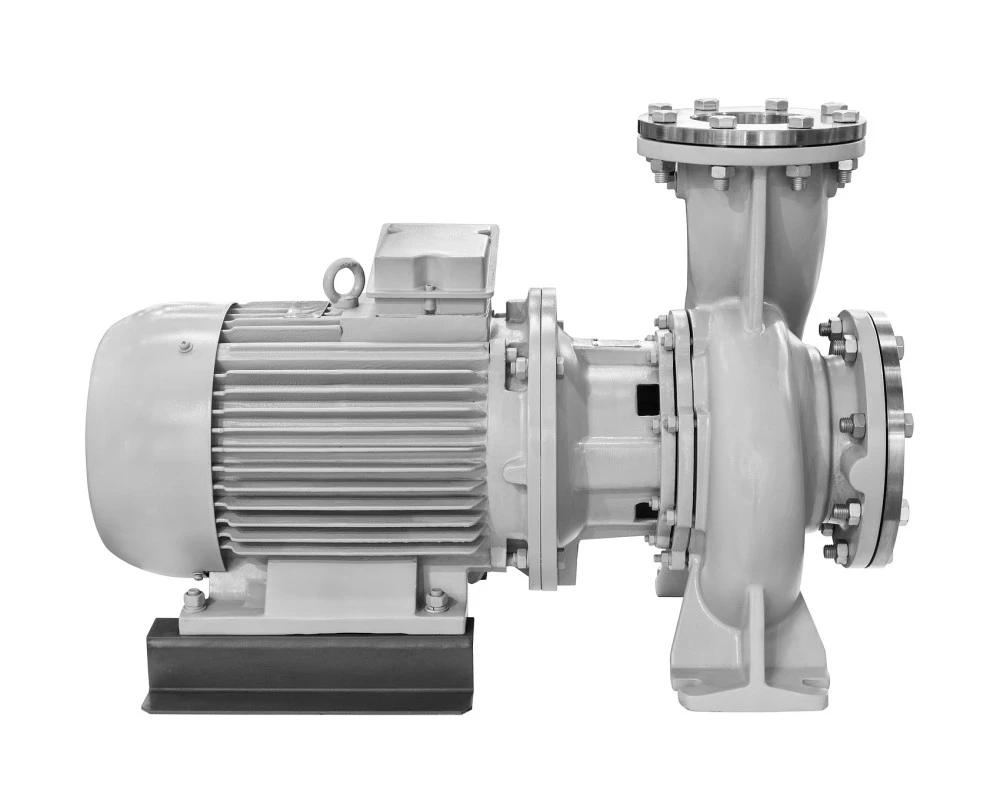

2p Changeover SwitchMotorstyrning: Rotation framåt/bakåt av små pumpar eller fläktar


2p Changeover SwitchMätkretsar: Val av spänning/fas i mätpaneler


2p Changeover SwitchByggnadsautomation: Dubbel HVAC-enhetsväxling, överföring av nödbelysning


2p Changeover SwitchTelekom och datacenter: Val av redundant PSU-källa


Om CDADA

★ Våra viktigaste fördelar är:

1) Fullständiga internationella certifieringar,

2) Stark OEM/ODM-kapacitet,

3) Högt förhållande mellan kostnad och prestanda,

4) Pålitlig storskalig produktionskapacitet,

5) Lång erfarenhet av export.

2p Changeover Switch

★ Våra produkter exporteras framgångsrikt till Sydostasien, Mellanöstern, Sydamerika, Afrika, Europa och OSS-länderna, med starkt fokus på bältes- och vägmarknader.

2p Changeover Switch

★ Vi investerar kontinuerligt i FoU, övervakar globala standarder och marknadstrender och samarbetar med branschexperter för att uppgradera vår produktportfölj.

2p Changeover Switch


Vanliga frågor

F1: Kan jag växla under belastning?

A1: Rekommenderas inte. SF-seriens 2P-omkopplare har ingen ljusbågssläckningskammare. Koppla alltid ur strömkretsen innan du byter, eller använd endast för tomgångsöverföring (t.ex. isolatorfunktion). För spänningsomkoppling, överväg motoriserade ATS eller säkringsfrånskiljare.


F2: Varför finns det ett "O" (AV) läge?

A2: Det mittersta AV-läget säkerställer fullständig isolering från båda strömkällorna – väsentligt för underhållssäkerhet och förhindrande av återmatning till generatorer eller växelriktare.


F3: Behöver jag säkringar med den här omkopplaren?

A3: Ja. Eftersom den inte kan avbryta felströmmar, para ihop den alltid med uppströmssäkringar eller MCB:er klassade för ditt systems potentiella kortslutningsström.


F4: Kan det styra motorriktningen?

A4: Ja – för små motorer kan 2P-omkopplaren vända fasföljden när den är korrekt kopplad. Se till att motorn är stoppad och strömlös innan du ändrar riktning.


F5: Varför välja CDADA framför andra märken?

A5: CDADA erbjuder:

● Äkta 3-läges mekanisk förregling (inga flytande tillstånd)

● DIN-skena kompatibilitet med globala panelstandarder

● Tydlig visuell indikering av omkopplarens läge

● Robust fjädermekanism för pålitligt kontakttryck

● Konkurrenskraftiga priser med full IEC-certifiering och teknisk support
