DIN-skena växlare 125A

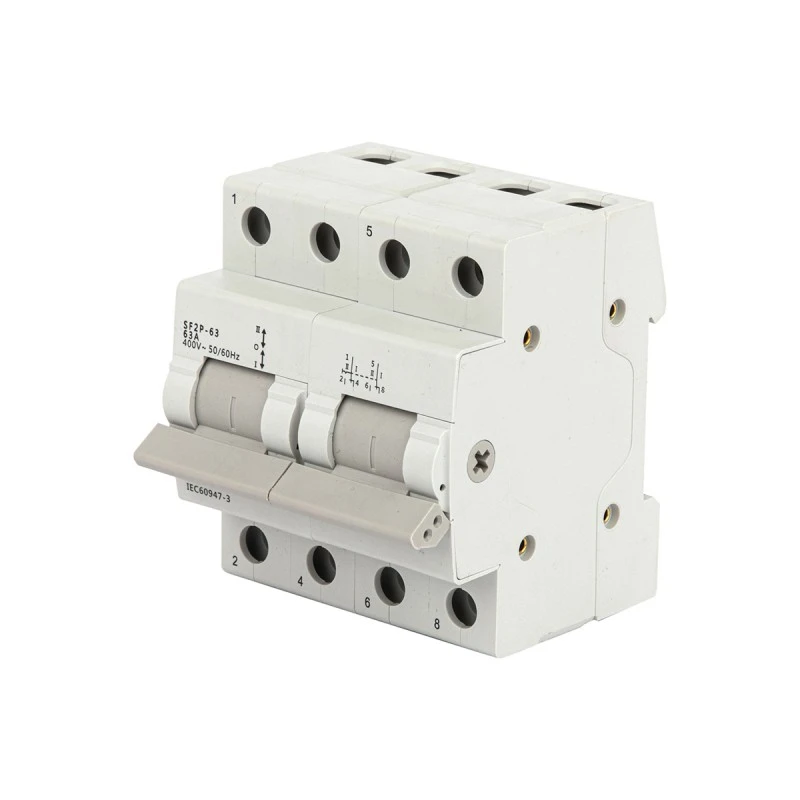

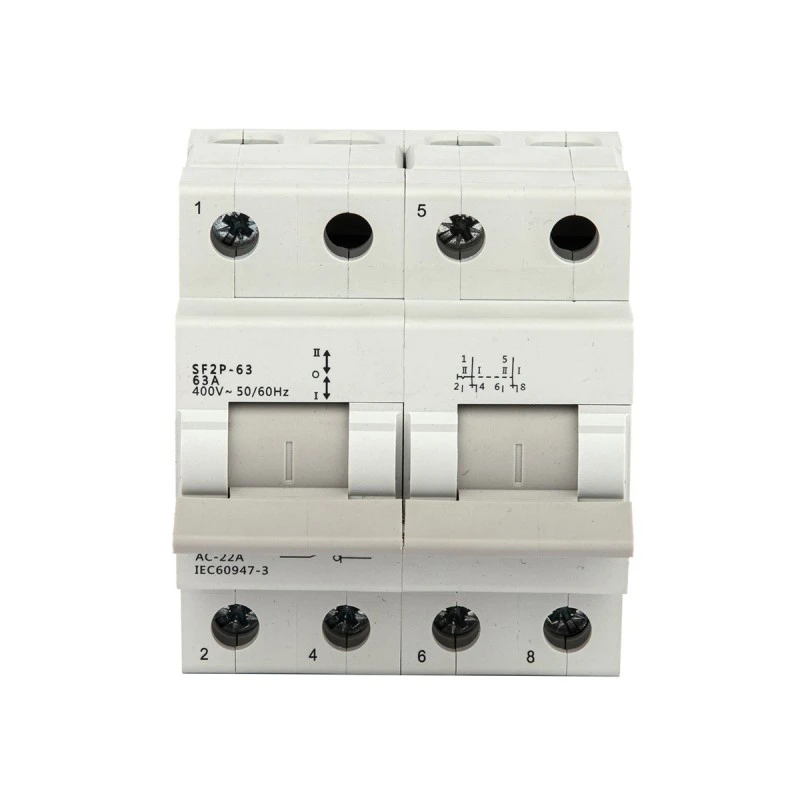

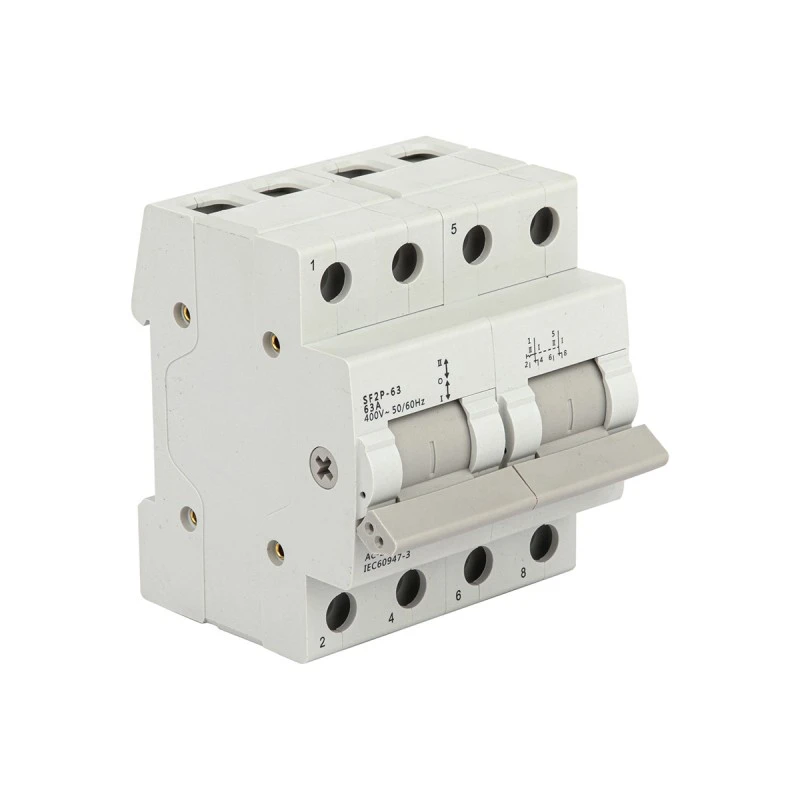

CDADA SF Series DIN Rail Changeover Switch 125A är en robust, manuellt manövrerad växlingslösning designad av Shanghai DADA Electric CO., LTD för pålitlig dubbel strömkälla eller lastkonvertering i kommersiella, industriella och infrastrukturtillämpningar. I enlighet med IEC 60947-3 och EN 60947-3, stöder denna switch AC 50/60Hz system upp till 400V och hanterar kontinuerliga strömmar upp till 125A under AC-22A användningskategori (blandade resistiva och induktiva belastningar).

Med ett tydligt 3-läges manuellt handtag (I – OFF – II) möjliggör den säker växling mellan huvudnätet och reservgenerator, dubbla transformatorer eller redundanta kretsar, medan mitt AV-läget säkerställer fullständig isolering – avgörande för underhåll och säkerhet. Designad för standard TH35 DIN-skena montering, den integreras sömlöst i moderna distributionskort tillsammans med MCB, kontaktorer och överspänningsskydd.

Med kontakter med hög ledningsförmåga, fjäderunderstödd snabbgörande/brytmekanism och precisionssmorda inre komponenter, levererar 125A-modellen 8 500 mekaniska operationer och 1 500 elektriska cykler under nominella förhållanden. Obs: den saknar ljusbågssläckningskammare, så måste användas med uppströmssäkringar eller strömbrytare för kortslutningsskydd.

Nyckelspecifikationer (125A-modell)

Varför välja CDADA DIN Rail Switchover Switch 125A?

★ Högströmstillförlitlighet

Konstruerad för kontinuerlig drift på 125A – idealisk för stora pumpar, HVAC-enheter eller backupsystem för datacenter.

★ Sann isolering med AV-läge

Mitt "O"-läge kopplar bort båda källorna, vilket eliminerar risken för återmatning eller oavsiktlig strömförsörjning.

★ DIN-skena redo för moderna paneler

Sparar utrymme och förenklar installationen i kompakta eller modulära fördelningscentraler.

★  Industriell konstruktion

Fjäderbelastade kontakter, smord spindel och 50 mm² terminalkapacitet säkerställer långvarig stabilitet.

★ Global Standards Compliance

Certifierad enligt IEC 60947-3 – godkänd över hela världen för kommersiell och lättindustriell användning.

★ Säker driftvägledning

Inkluderar rekommendation för utökat handtag för 125A-modeller – säkerställer kontrollerad växling i full rörelse.

Typiska applikationer

Nödkraftöverföring: Huvudnät ↔ Generator (sjukhus, telekomtorn)

Redundanta kraftsystem: Dubbel UPS eller transformatoromkoppling

Industrimaskiner: Källval för stora motorer eller värmesystem

Byggnadshantering: Reservbelysning eller hissströmledning

Förnybar integration: Grid vs. solhybridsystemisolering

Om CDADA

★ Vi har professionella FoU-team, har standard utvecklingsprocess. Kan ge utmärkt kundanpassad service.

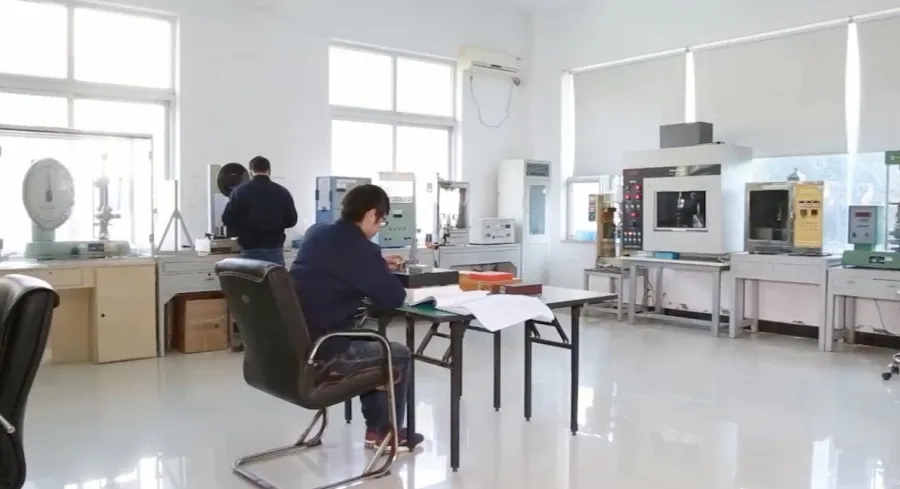

★ Vi har fullt fungerande laboratorium, vårt laboratorium kan bevittna laboratorium, vi kan göra termisk belastning, magnetisk och utlösningsgräns, mekanismlivslängd, EMC i vårt laboratorium.

★ vi erbjuder strukturerade partnerskapsprogram för distributörer, agenter och OEM-partners på nyckelmarknader, tillhandahåller säljstöd, marknadsföringsmaterial och konkurrenskraftiga villkor.

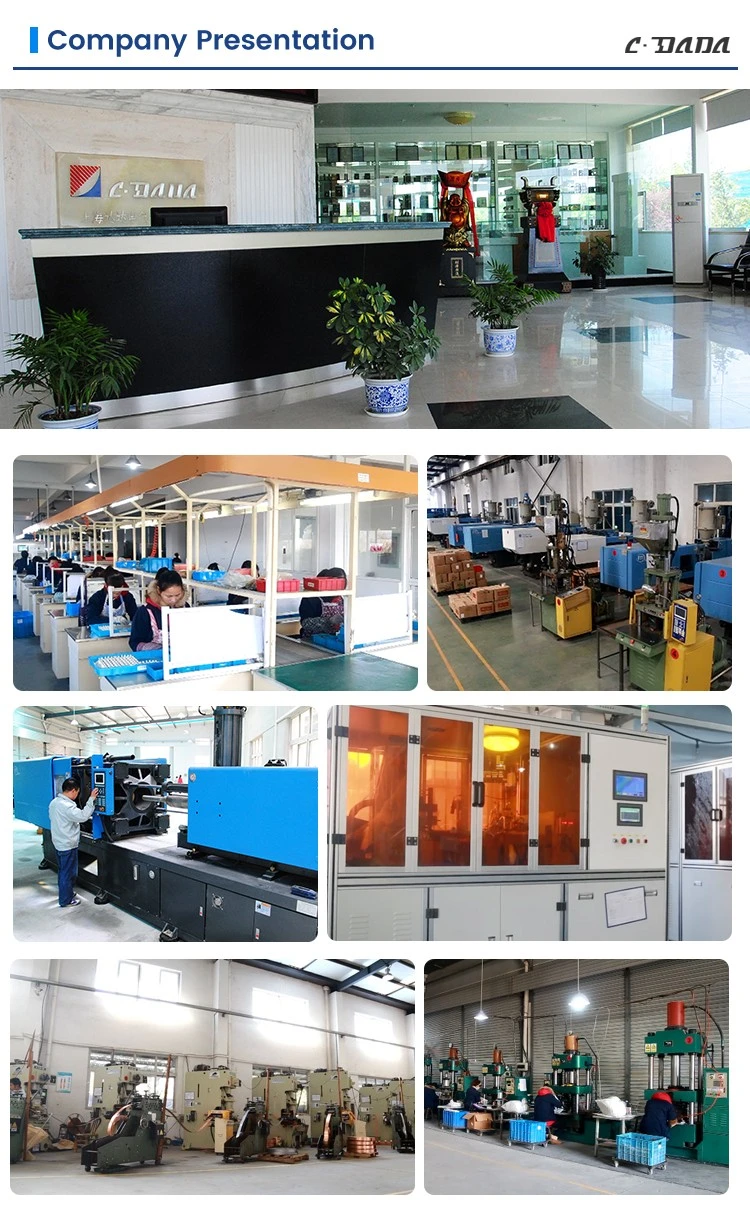

★ Företagsprofil

Vanliga frågor

F1: Kan jag byta omkopplare för DIN-skena 125A under belastning?

A1: Nej. Den här omkopplaren har ingen ljusbågssläckningsförmåga. Den får endast användas när den är strömlös eller används strikt som isolator (omkoppling utan belastning). Använd en automatisk överföringsomkopplare (ATS) eller en motoriserad strömbrytare för spänningsöverföring.

F2: Varför kräver 125A-modellen två händer eller ett förlängt handtag?

A2: Fjädermekanismen i högströmsmodeller genererar en betydande tröghetskraft. En handmanövrering kan resultera i ofullständig kontaktingrepp, vilket kan orsaka ljusbågsbildning eller överhettning. CDADA rekommenderar båda händerna eller det fabriksförsedda förlängda handtaget för säker drift under hela resan.

F3: Vilken kabelstorlek krävs för 125A?

A3: Använd 50 mm² kopparkabel (enligt medföljande specifikationer). Se till att terminalerna är åtdragna till 3,5 N·m för att förhindra överhettning.

F4: Behöver jag säkringar med den här omkopplaren?

A4: Ja. Eftersom den inte kan avbryta kortslutningsströmmar, installera alltid uppströmssäkringar eller MCB:er klassade för ditt systems potentiella felnivå. Omkopplaren ger endast manuell isolering/konvertering.

F5: Varför välja CDADA framför konkurrenterna för 125A-byte?

A5: CDADA erbjuder:

● Äkta 3-läges mekanisk förregling (inga flytande tillstånd)

● IEC 60947-3-certifiering med global acceptans

● Optimerad termisk design för DIN-skena kapslingar

● Tydlig visuell indikering av omkopplarens läge

● Konkurrenskraftiga priser med teknisk support på engelska
