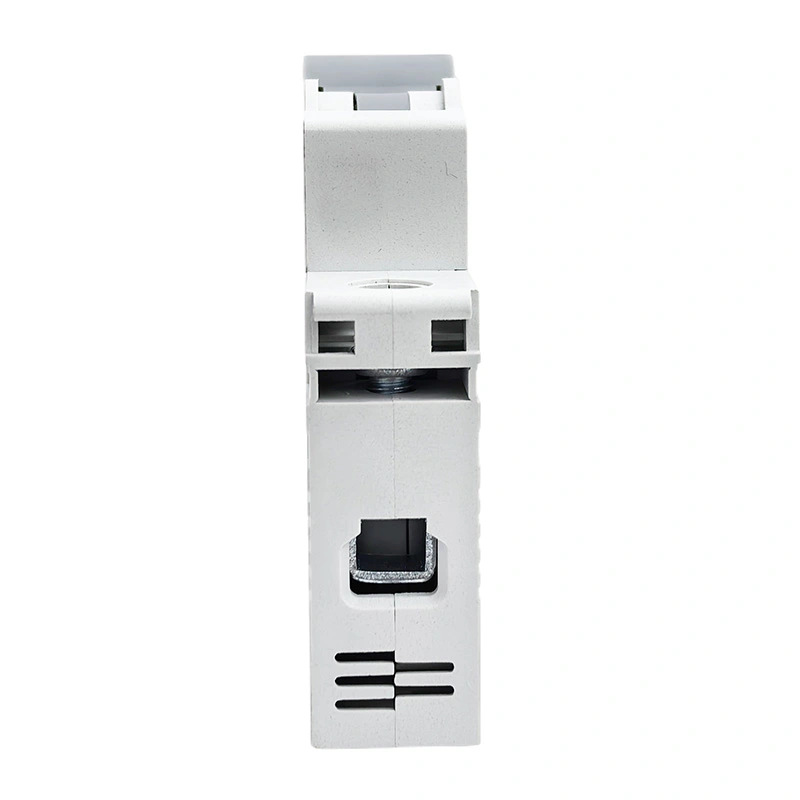

6KA 10kA dvärgbrytare

ALF-63N/H-serien högbrytande 6KA 10kA miniatyrbrytare (MCB), överensstämmer med IEC60898-standarden, MCB har egenskapen pålitlig prestanda, exakt skyddsfunktion, kort utlösningstid och hög brytkapacitet, liten volym också. Det används ofta i och överbelastning av kontaktorer, ställverk och elektriska apparater.

Kontakta CDADA och välj oss som din tillverkare, vi kan erbjuda OEM/ODM tjänster.

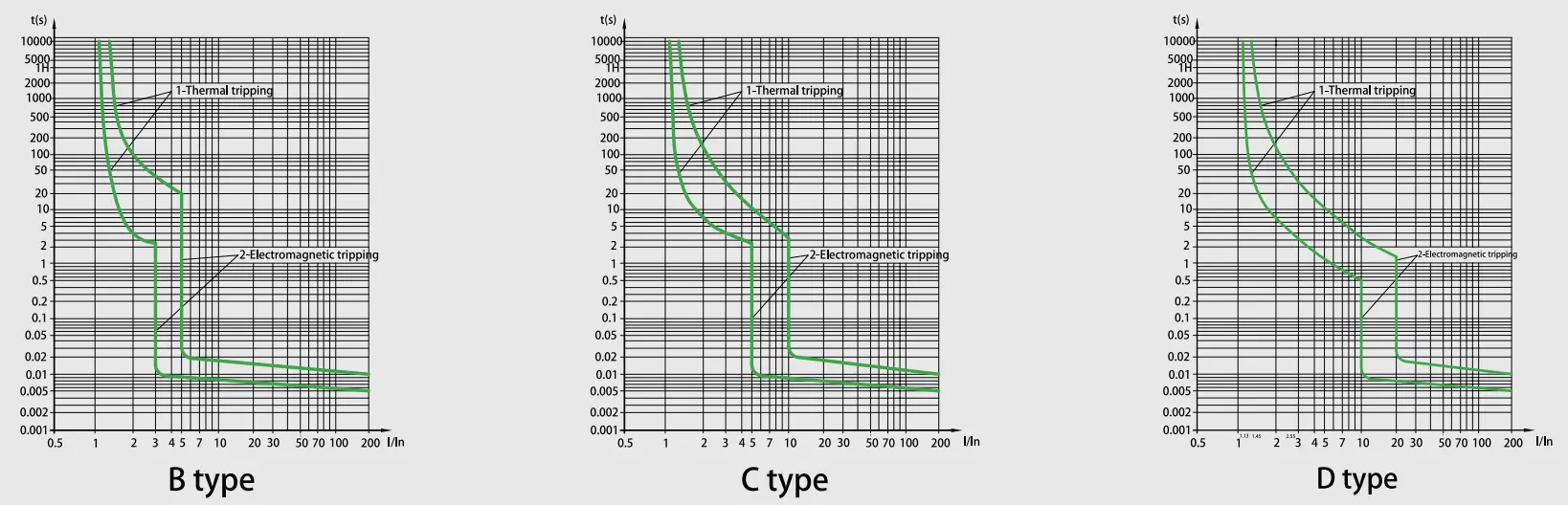

Karakteristisk kurva

Teknisk specifikation

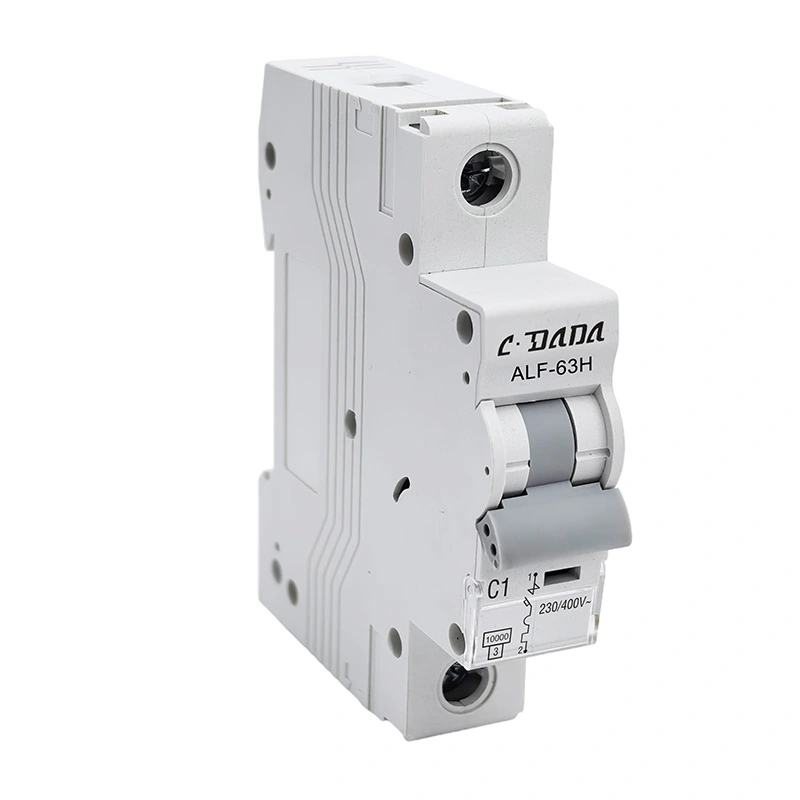

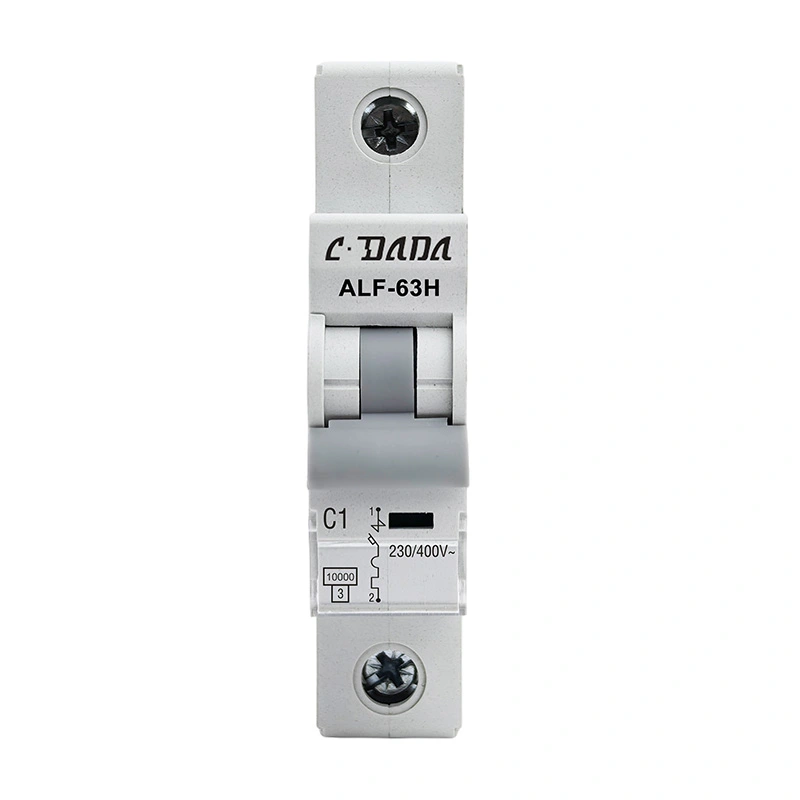

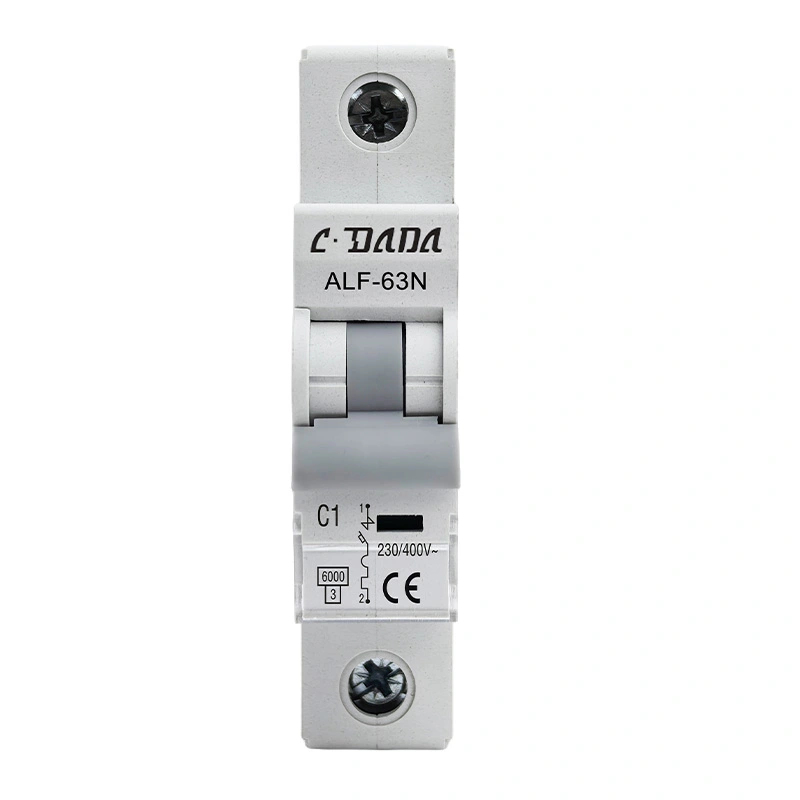

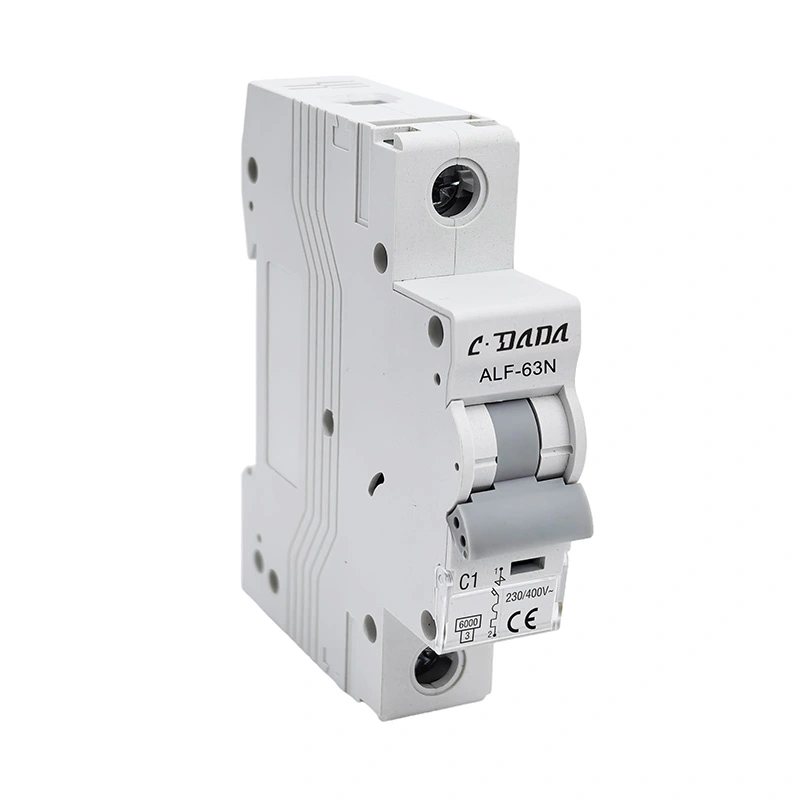

ALF-63N/H Series 6KA 10kA dvärgbrytare
Standard	EN/IEC60898-1
Brytkapacitet (kA)	6,10
Skydd	Mot överbelastning och kortslutning
Märkström(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Märkspänning (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Märkimpulsmotståndsspänning Uimp(kV)	4
Nominell isolationsspänning Ui(V)	500
Energibegränsande kassett	3
Omgivningstemperatur (℃)	-25~+40, Max.95% luftfuktighet
Termisk driftgräns	1.13xln Ingen snubbling inom en timme
	1,45xIn Utlösning inom en timme
Magnetisk drift	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Antal stolpar	1P,1P+N,2P,3P,3P+N och 4P
Typ av resa	Termisk/magnetisk frigöring
Terminalkapacitet	16 mm² flexibel eller 25 mm² styv upp till 25A kapacitet
	25mm²flexibel eller 35mm²styv från 32A till 63A klassificeringar
Skyddsgrad	IP20
Installation	Montering på 35 mm DIN-skena
Bredd	17,8 mm per stolpe

Effektbrytarens utlösningsegenskaper

INGA.	Märkström för utsläpp (A)	Initialt tillstånd	Testa ström	Angiven tid	Resultat ska erhållas	Anmärkningar
1	1-63	kallt tillstånd	1,13 in	t≤1h	Icke-resa
2	1-63	vid föregående test	1,45 ln	t<1h	resa	Ställ in strömmen upp till angivet värde stadigt på 5s
3	In≤32	kallt tillstånd	2,55 tum	1s	resa
	I>32
4	1-63	kallt tillstånd	3In	t≤0,1s	Icke-resa	B typ
			5In	t<0,1s	resa	B typ
			5 På 10 ln	t≤0,1s	Icke-resa	C typ
			10In	t<0,1s	resa	C typ
			20 ln	t≤0,1s	Icke-resa	D typ
				t<0,1s	resa	D typ

Uthållighet (operationer)

Kategori	Driftcykler	Driftsfrekvens	Märkström
Elektrisk uthållighet	4000	240/h	1-32
		120/h	40-63
Mekanisk uthållighet	10000	240/h	1-63

Drag

★ Ultrahög kortslutningsbrytningskapacitet

Avancerad ljusbågskontrollteknik uppnår högre avbrottskapacitet jämfört med industristandarder, vilket säkerställer tillförlitligt skydd för industriella elektriska system under extrema felförhållanden.

★ Dual-Mode Connection Interface

Integrerad hybridterminaldesign stöder både fast samlingsskena och flexibel kabelklämning, vilket möjliggör verktygsfri anpassning till olika installationsscenarier samtidigt som kabeldragningstiden minskas med 40 %.

★ Energilagringsmekanism för lång livslängd

Fjäderassisterat operativsystem med 10 000 mekaniska cykler uthållighet, med slitagekompensationsteknik

★ Avancerat komposithölje

med med berömmelse-skyddande, värmebeständiga och impulssäkra egenskaper integrerade bågsläckande kammare för inneslutna felhändelser.

★ Dynamisk strömbegränsande topologi

Intelligent släppenergiundertryckning minskar toppfelströmmar med 65-80 %, vilket möjliggör optimering av enhetsspecifikationer nedströms med 30 % total systemkostnadsreduktionspotential.

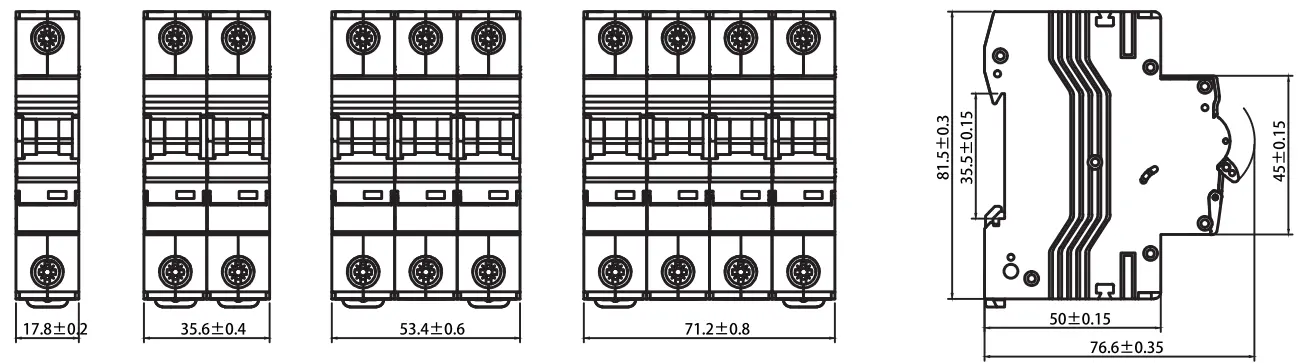

Dispositionsmått

Applikationsscenarier

★ Bostäder: Konsumentenheter och distributionscentraler för hemsäkerhet.

★ Industriellt: Skydd av kontaktorer, ställverk och tunga elektriska apparater.

★ Kommersiell: Kontorsbyggnader och köpcentra som kräver hög tillförlitlighet.

Kvalitetskontroll och standardtestning

★ Varje CDADA MCB genomgår rigorösa tester för att säkerställa överensstämmelse med IEC60898-1:

★ Termiskt utlösningstest: Verifierat vid 1,13 tum (icke-utlösning) och 1,45 tum (utlösning inom 1 timme).

★ Magnetisk utlösningstest: Exakt utlösningstestning för B-, C- och D-egenskaper.

★ Elektrisk uthållighet: Testad för 4 000 driftcykler.

★ Mekanisk uthållighet: Verifierad för 10 000 cykler.

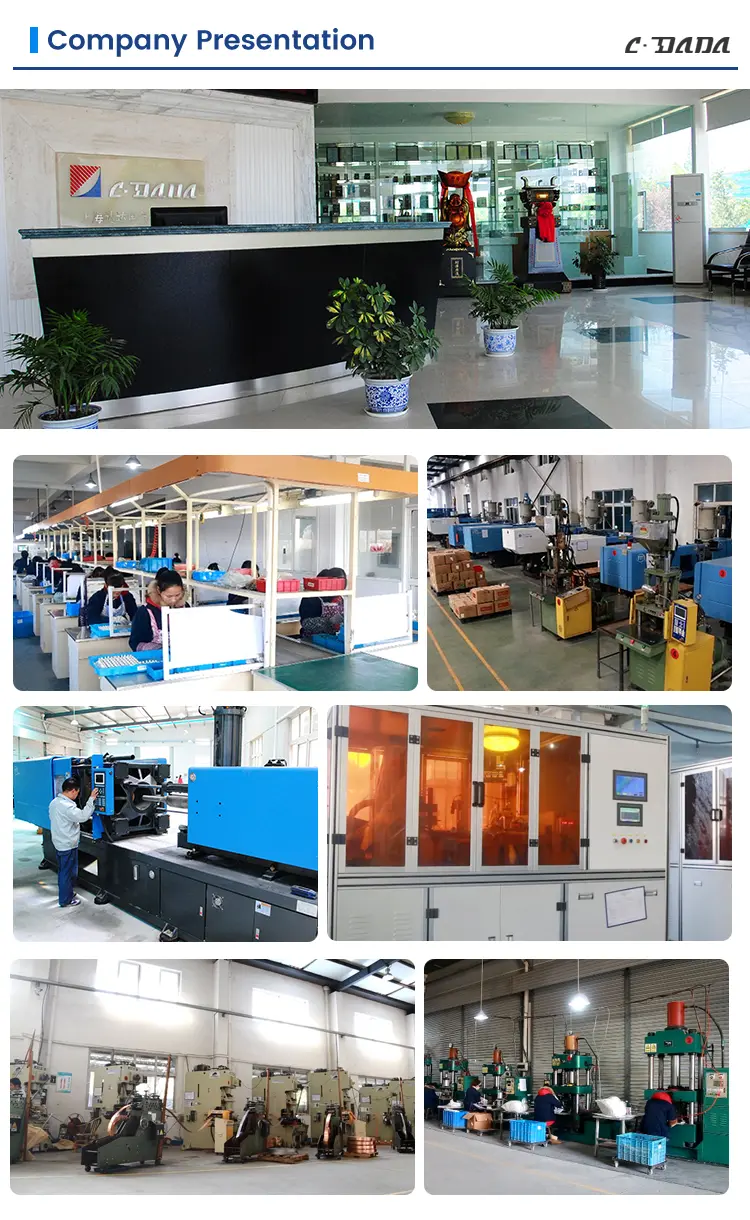

Fabrikens styrka och stöd

Shanghai DADA Electric Co., Ltd. är en ledande tillverkare med avancerade produktionslinjer och ett professionellt ingenjörsteam. Vi tillhandahåller:

★ Anpassade OEM/ODM-tjänster för globala varumärken.

★ State-of-the-art testutrustning för att säkerställa noll-defekt leverans.

★ Global Logistics Support: Optimerad förpackning för sjö- och flygfrakt för att säkerställa att produkter kommer fram i perfekt skick.
