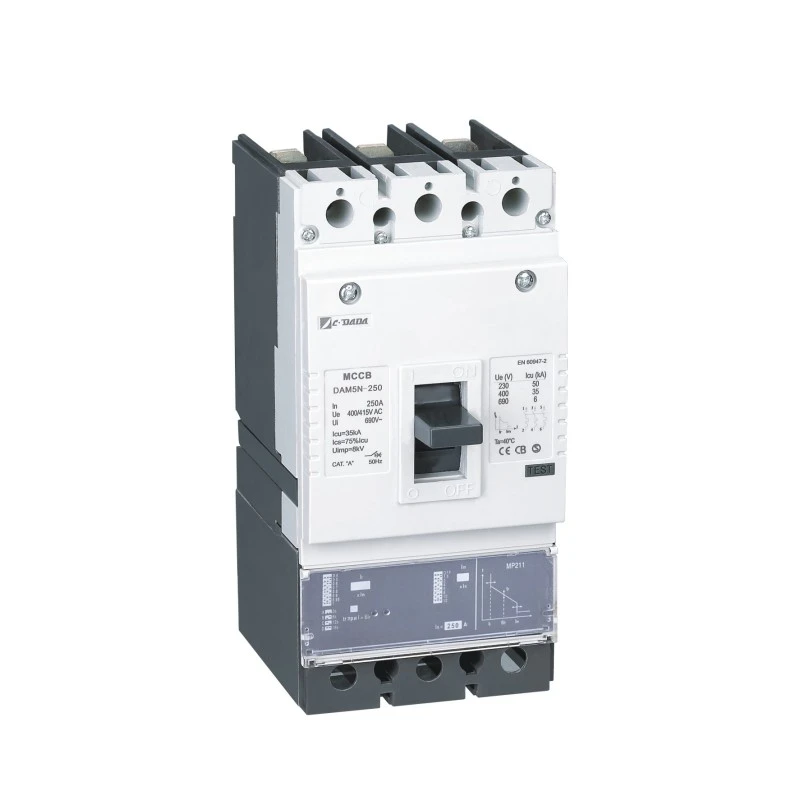

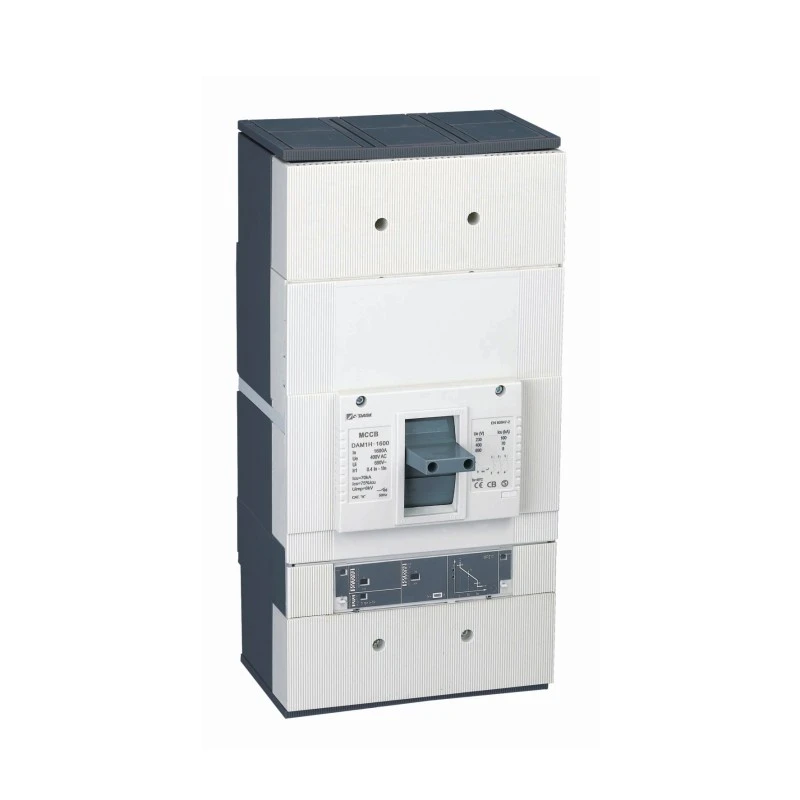

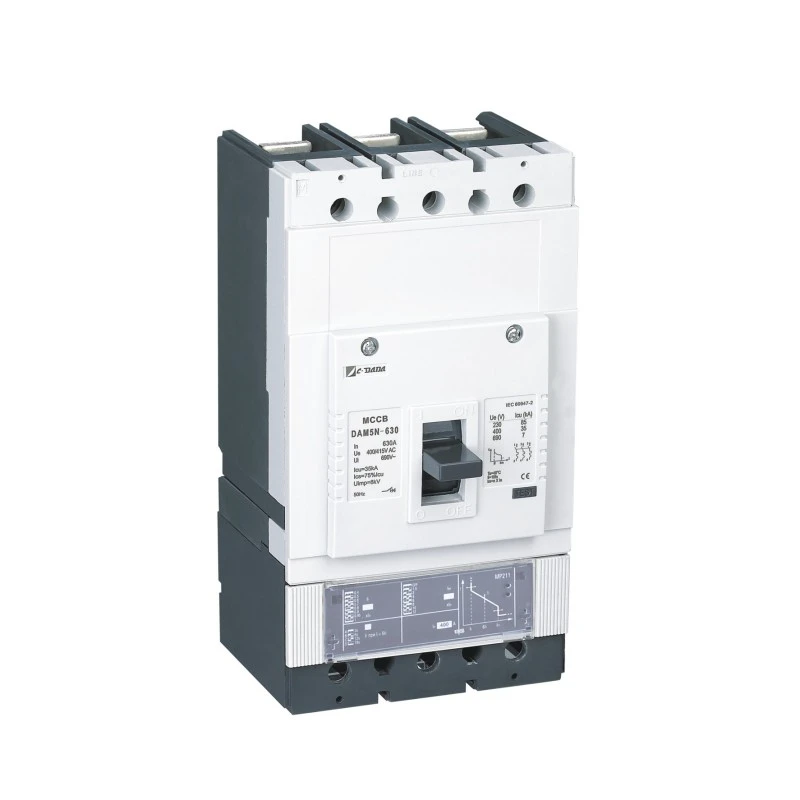

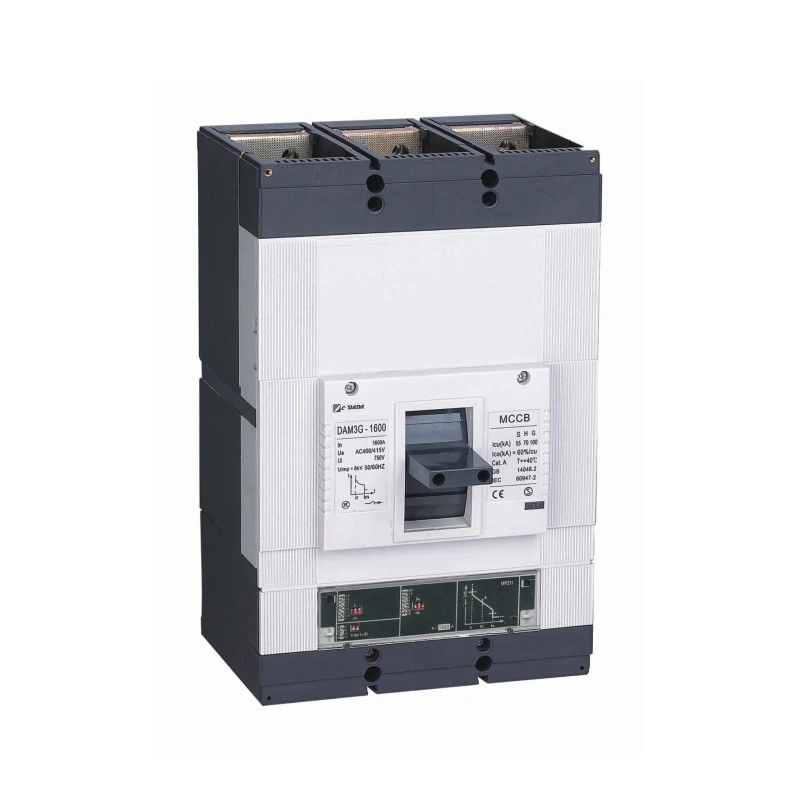

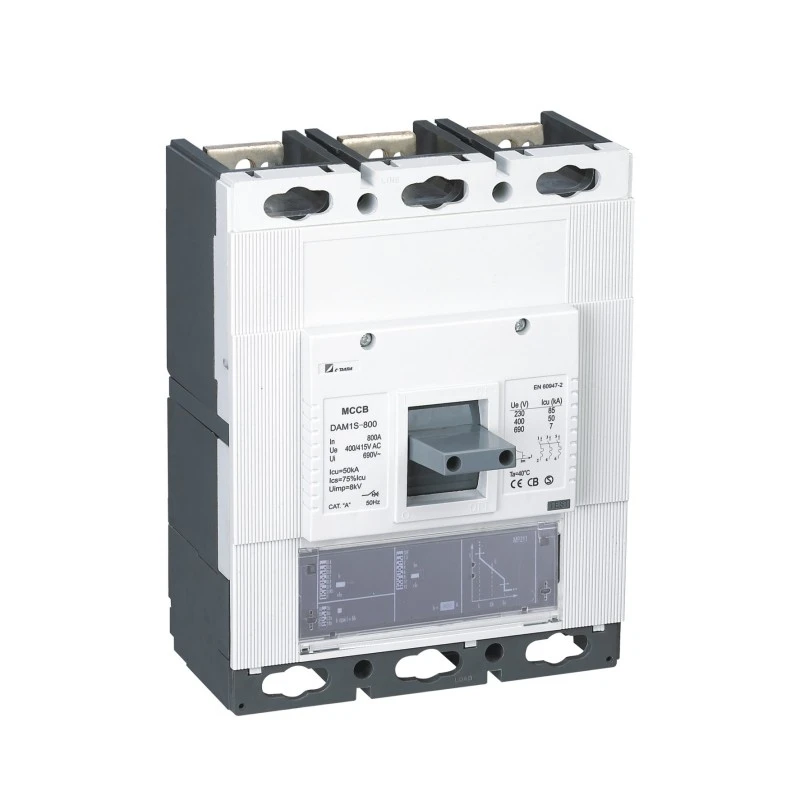

Elektronisk typ gjuten hölje effektbrytare

För moderna kraftsystem som kräver precision, intelligens och tillförlitlighet, den elektroniska formgjutna kretsbrytaren från Shanghai DADA Electric CO., LTD. sätter en ny standard inom lågspänningsskydd. Till skillnad från traditionella termisk-magnetiska brytare, använder denna intelligenta MCCB en mikroprocessorbaserad elektronisk utlösningsenhet för att leverera mycket exakt, programmerbart överströmsskydd - immun mot omgivningstemperaturfluktuationer.

Med justerbara inställningar från 40 % till 100 % In (termisk) och 1,5× till 12× In (magnetisk), erbjuder den oöverträffad flexibilitet för komplex koordinering i datacenter, industrianläggningar, sjukhus och förnybara energisystem. Klassad från 100A till 1600A vid 400V/415V, den kombinerar kompakt design med avancerad funktionalitet – och inkluderar felsäker direktutlösning vid extrema fel, även om elektroniken går sönder.

Nyckelspecifikationer

Modell: CDADA DAM2 / DE-serien (elektronisk typ gjuten hölje brytare)

Typ: Elektronisk strömbrytare i formgjuten hölje

Stolpar: 3P / 4P

Märkspänning (Ue): 400V / 415V AC

Märkström (in): 100A – 1600A

Utlösningsenhet: Mikroprocessorbaserad elektronisk utlösning

Termisk justering (Ir): 40 % – 100 % av In

Magnetisk justering (Im): 1,5× – 12× In

Fördelar

★ Brett område: 100A till 1600A(AC)

★ Kompakta mått

★ Justerbar termisk inställning(40-100%)In.

★ Justerbar magnetisk inställning (1,5-12 gånger) In.

★ Tryck för att utlösa knappen.

★ Separera huvud- och ljusbågskontakter

★ Brett utbud av tillbehör.

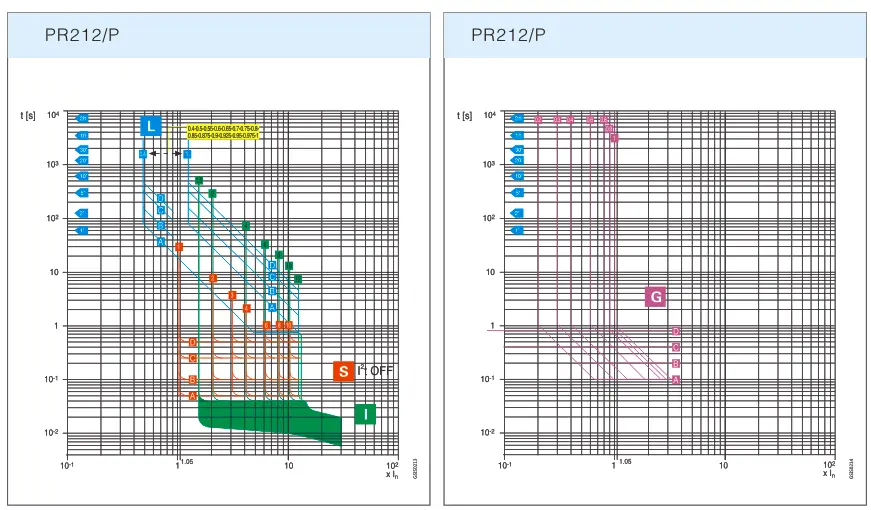

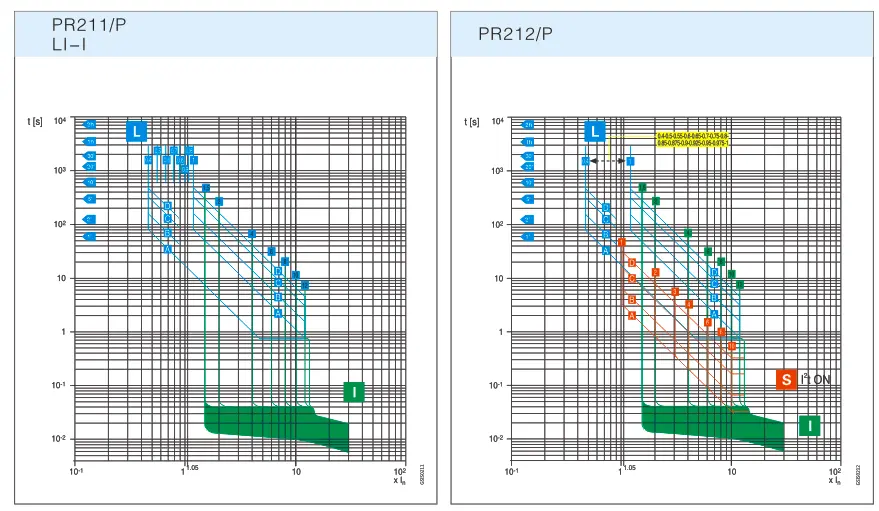

Karakteristisk kurva för elektronisk utlösning

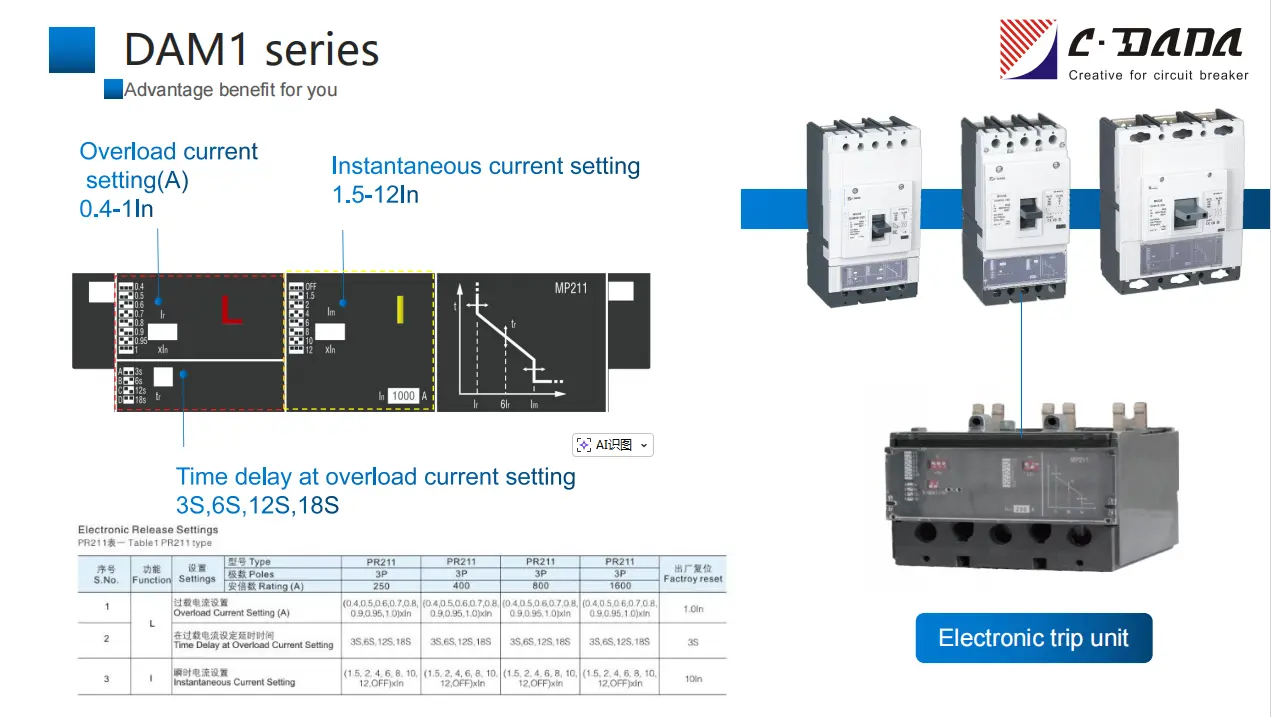

Elektriska parametrar

Tabell 1 PR211 typ

S.Nr.

Fungera

Inställningar

Typ

PR211

PR211

PR211

PR211

Fabriksåterställning

polacker

3P

3P

3P

3P

Betyg (A)

250

400

800

1600

1

L

Överbelastningsströminställning (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 tum

2

Tidsfördröjning vid överbelastning aktuell inställning

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Momentan ströminställning

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

10In

Tabell 2 PR212 typ

S.Nr.

Fungera

Inställningar

Typ

PR212

PR212

PR212

PR212

Fabriksåterställning

polacker

3P

3P

3P

3P

Betyg (A)

250

400/630

800

1600

1

L

Överbelastningsströminställning (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 tum

2

Tidsfördröjning vid överbelastning aktuell inställning

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kortslutning - ströminställning (A)

(1, 2, 3, 4, 6, 8, 10，AV)xIn

(1, 2, 3, 4, 6, 8, 10, AV)xIn

(1, 2, 3, 4, 6, 8, 10, AV)xIn

(1, 2, 3, 4, 6, 8, 10, AV)xIn

6In

4

Tidsfördröjning vid kortslutningsströminställning

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Momentan ströminställning

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

(1,5, 2, 4, 6, 8, 10, 12, AV)xIn

10In

6

G

Jordfelsströminställning (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, AV)xIn

1,0 tum

7

Tidsfördröjning vid jordfelsinställning

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

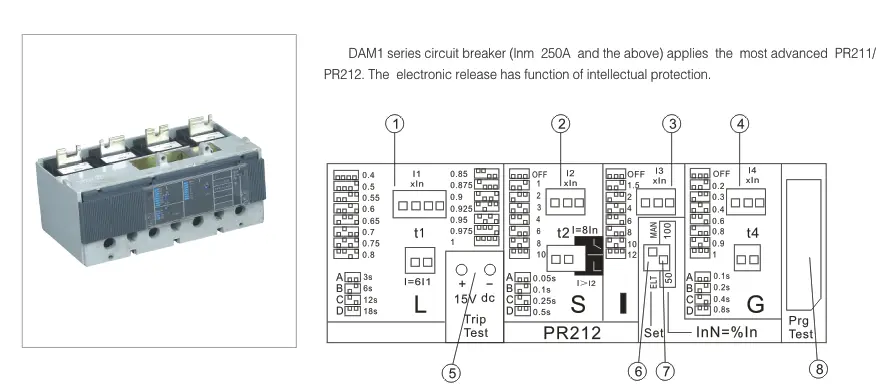

Val av elektriska eller elektroniska parametrar

Funktion SET (brytare ELT/MAN)

9

Används för att ställa in parametrar för dip-omkopplaren på nolllinjen

InN=%In, switch 50/100

10

Uttag för anslutningsmätanordning

Paneluttag

Varför välja CDADA Electronic MCCB?

★ Sann intelligens, inte bara automatisering
Mikroprocessorn analyserar kontinuerligt aktuella vågformer, vilket möjliggör exakt inverstid, bestämd tid och omedelbart skydd – utan drift på grund av värme eller åldrande.

★ Fail-Safe Design
Även om den elektroniska kretsen misslyckas, säkerställer en direkt elektromagnetisk spärr att brytaren löser ut under allvarliga kortslutningar – vilket uppfyller IEC 60947-2 säkerhetsredundanskrav.

★ Överlägsen koordination
Ultravida justeringsområden (40–100 % Ir, 1,5–12× Im) möjliggör perfekt koordination med enheter uppströms/nedströms – vilket minimerar avbrottszoner.

★ Framtidssäker infrastruktur
Kompatibel med valfria kommunikationsmoduler (Modbus RTU, Profibus) för integration i Building Management Systems (BMS) eller smarta nät.

★ Global kvalitet, konkurrenskraftigt pris
Tillverkad enligt ISO 9001 i Shanghai, med internationella certifieringar – erbjuder prestanda på europeisk nivå till asiatisk kostnadseffektivitet.

★ Vi har ett dedikerat team på 15 ingenjörer fokuserade på produktutveckling, förbättring och anpassning.

Idealiska applikationer

Datacenter: Förhindra kaskadfel med exakt selektiv utlösning

Sjukhus: Säkerställ oavbruten ström för livsuppehållande system

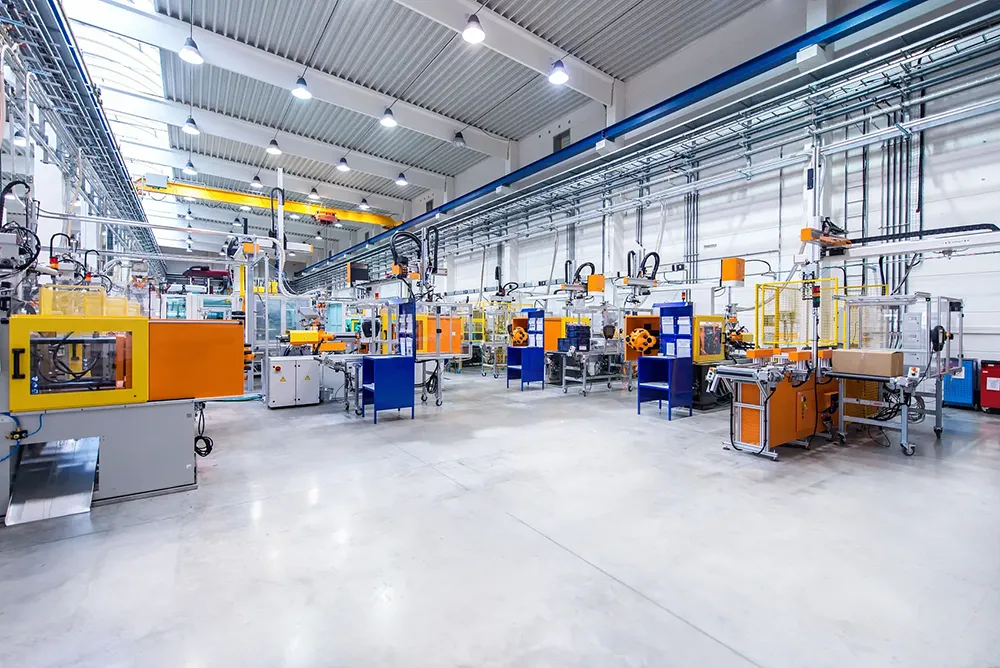

Industriell automation: Koordinera med VFD, mjukstartare och robotik

Sol-/vindparker: Anpassa till varierande generationsprofiler

Smarta kommersiella byggnader: Möjliggör energiövervakning utan extra mätare

Vanliga frågor (FAQ)

F1: Vad skiljer en elektronisk MCCB från en termisk-magnetisk?

A1: Elektroniska strömbrytare med formgjuten hölje använder en mikroprocessor för att analysera ström och utlösa utlösningar med hög precision. De påverkas inte av omgivningstemperaturen, erbjuder bredare justeringsintervall och kan ge belastningsdataloggning - till skillnad från bimetall-/solenoidbaserade termisk-magnetiska typer.

F2: Är 1600A elektronisk MCCB tillgänglig i 4-polig konfiguration?

S2: Ja – alla CDADA elektroniska MCCB:er från 250A till 1600A är tillgängliga i både 3P- och 4P-versioner.

F3: Vad händer om den elektroniska utlösningsenheten går sönder under en kortslutning?

A3: Brytaren inkluderar en mekanisk backup: under extrema felströmmar (>12×In) utlöser en magnetisk spärr direkt öppning – vilket garanterar säkerhet även med elektronik offline.

F4: Kan jag övervaka aktuella värden i realtid?

S4: Ja – den elektroniska utlösningsenheten visar momentan, max, min och medelström över valbara tidsfönster (t.ex. 24 timmar), användbart för energihantering.

F5: Varför välja CDADA framför andra intelligenta MCCB-märken?

A5: CDADA erbjuder:

● Verklig justerbarhet med dubbla intervall (många konkurrenter begränsar Im till ≤10×)

● Felsäker mekanisk backup (inte alla "elektroniska" MCCB har detta)

● Kompakt storlek – passar äldre paneler utan modifiering

● Stark global certifieringsportfölj (ASTA, KEMA, CE)

● OEM-vänlig prissättning med teknisk support på engelska
