AC-brytare med jordfelsbrytare

Uppfyll globala säkerhetsstandarder med CDADA DAM1L AC-brytare med jordfelsbrytare med jordfelsbrytare med hög integritet, konstruerad av Shanghai DADA Electric CO., LTD. endast för tillförlitligt skydd mot sinusformade AC-jordfel (enligt IEC 60755).

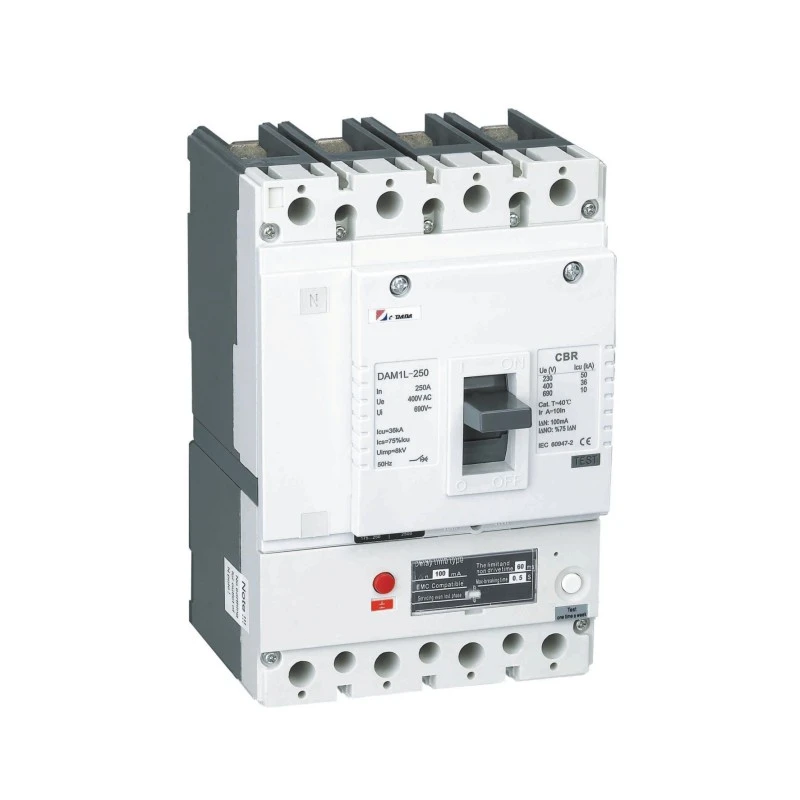

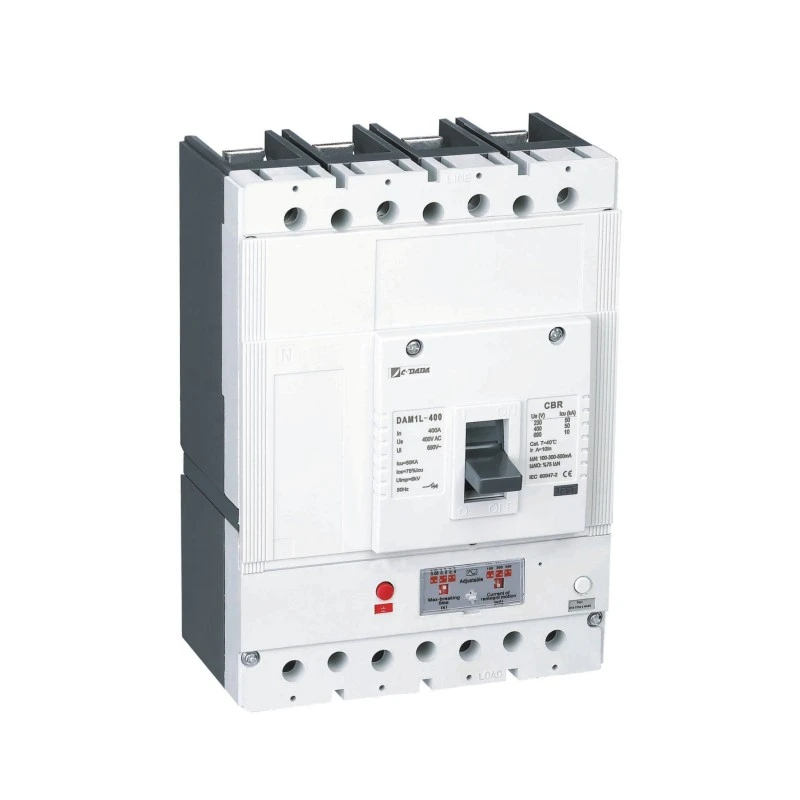

Designad som en 4P gjuten höljesbrytare klassad 10A till 500A vid 400V/415V, den integrerar överbelastnings-, kortslutnings- och jordfelsskydd i en kompakt enhet. Certifierad enligt CE, CB och SEMKO, DAM1L är idealisk för applikationer där ren AC-läckagedetektering är tillräcklig, såsom vanliga kablar för bostäder, belysningskretsar eller motorbelastningar utan elektroniska drivenheter.

Med justerbar I△n (30mA–1000mA), flerfasdriven elektronik (drift ner till 50V) och robust bågseparation, levererar den felsäker prestanda i byggnader, tunnlar och infrastruktur – samtidigt som den strikt uppfyller kraven för RCD av AC-typ.

Nyckelspecifikationer

Nyckelfunktioner:

★ Flerfasdriven RCD-krets → fungerar vid ≥50V

★ Tryck-för-test-knapp

★ Separata huvud- och ljusbågskontakter

★ Justerbar magnetisk tripp (0,8–1,0×In)

★ Stark EMI-immunitet

★ Fullständigt tillbehörsstöd (shuntutlösning, hjälpkontakter, vridhandtag)

Varför välja CDADA AC TYPE CBR?

★ Sann AC-Type-överensstämmelse

Till skillnad från "universella" enheter av A-typ är CDADA:s AC-typ CBR optimerad endast för sinusformade AC-läckage – vilket ger högre kostnadseffektivitet där elektroniska belastningar (t.ex. VFD, SMPS) saknas.

★ Fail-Safe Power Design

RCD-elektroniken drar ström från alla faser, vilket säkerställer drift även vid enfasförlust eller kraftig underspänning - en kritisk fördel jämfört med enfasdrivna konkurrenter.

★ Dubbla säkerhetsroller

● 30mA: Uppfyller IEC för personligt stötskydd

● 100mA–1000mA: Förhindrar isoleringsbrottsbränder i kablar och kopplingsdosor

★ Fältjusterbart skydd

Ställ in känslighet och tidsfördröjning för att matcha installationsförhållandena – undvik störande resor samtidigt som koden efterlevs.

★ Industriell integration

Kombinerar MCCB och RCD i en förseglad enhet – sparar utrymme, minskar ledningsfel och säkerställer perfekt koordination.

★ Globalt accepterat

Med CE, CB och SEMKO är den godkänd för användning i Europa, Mellanöstern, Afrika och Asien – perfekt för exportorienterade panelbyggare.

★ Våra produkter har levererats för elnätsprojekt, industrianläggningar, kommersiella byggnader och infrastrukturprojekt i många länder.

★ Vi investerar kontinuerligt i FoU, övervakar globala standarder och marknadstrender och samarbetar med branschexperter för att uppgradera vår produktportfölj.

Typiska applikationer

Bostadshus: Huvudpaneler eller underkretsar (belysning, uttag) utan elektronik

Kommersiell belysning: Kontorstakkretsar, korridorljus

Traditionella motorbelastningar: Pumpar, fläktar, kompressorer (icke-VFD-drivna)

Infrastruktur: Tunnelbelysning, gatuskåp, hissmaskinrum

Kostnadskänsliga projekt: där jordfelsbrytare av A-typ är onödiga och överspecificerade

FAQ

F1: Vad betyder "AC TYPE" för en jordfelsbrytare?

A1: AC TYPE CBRs svarar endast på jämna, sinusformade växelströmmar (t.ex. från skadad isolering i värmare eller motorer). De upptäcker inte pulserande DC från elektronik som telefonladdare eller LED-drivrutiner. Använd A-typ om sådana laster finns.

F2: Kan jag använda denna AC CBR 63A för ett hemuttag?

A2: Endast om kretsen inte har några elektroniska enheter (t.ex. rena resistiva belastningar som glödlampor eller gammaldags vattenkokare). För moderna hem med TV-apparater, bärbara datorer eller LED-lampor, välj en RCD av A-typ istället.

F3: Varför skulle jag välja AC-typ framför A-typ?

A3: Lägre kostnad och högre immunitet mot falsk utlösning i rena AC-miljöer. Om ditt system inte har några likriktare, växelriktare eller switch-mode strömförsörjning, är AC-typ tillräckligt och mer ekonomiskt.

F4: Fungerar det om en fas misslyckas?

A4: Ja! RCD-kretsen drivs av flerfasförsörjning, så den förblir aktiv även under fasförlust eller spänningsfall till 50V – vilket säkerställer kontinuerligt läckageskydd.

F5: Varför välja CDADA för växelströmsbrytare med jordfelsbrytare?

A5: CDADA erbjuder:

● Äkta IEC 60755-kompatibel design av AC-typ

● Integrerad MCCB + RCD i en enhet (inga kompatibilitetsproblem)

● Flerfasdriven elektronik för tillförlitlighet

● Justerbarhet på plats av I△n och tidsfördröjning

● Globala certifieringar (CE/CB/SEMKO) med OEM-vänlig prissättning
