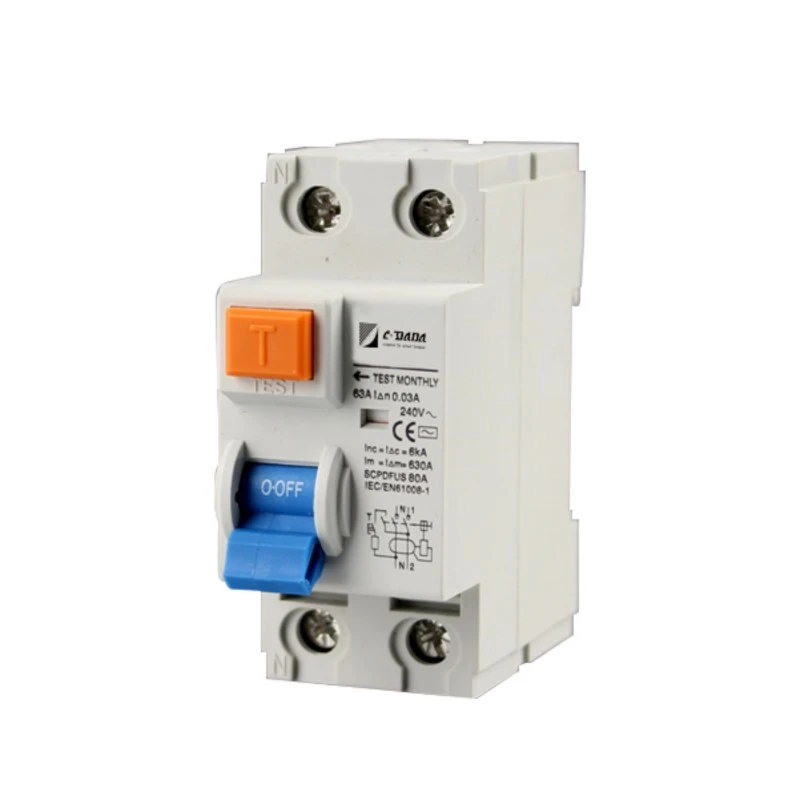

Elektromagnetisk jordfelsbrytare

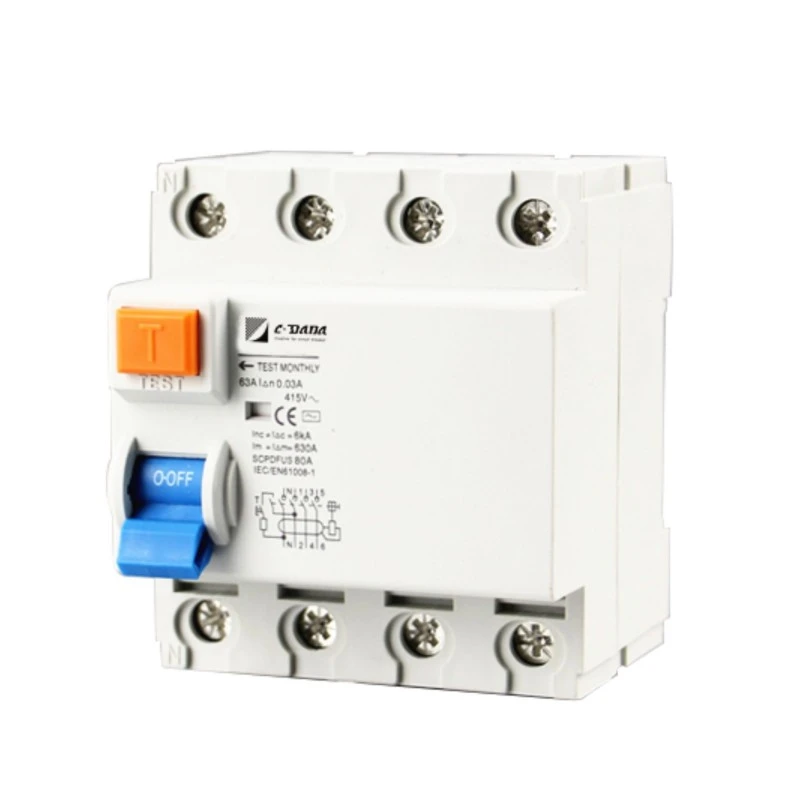

För verksamhetskritisk säkerhet där tillförlitlighet inte kan bero på extern ström, välj CDADA Electromagnetic Residual Current Circuit Breaker (RCCB). Konstruerad av Shanghai DADA Electric CO., LTD i enlighet med IEC 61008-1-standarderna, fungerar denna rent elektromagnetiska RCCB utan några elektroniska kretsar eller hjälpspänning – vilket gör den immun mot strömfluktuationer, överspänningar eller neutralförluster.

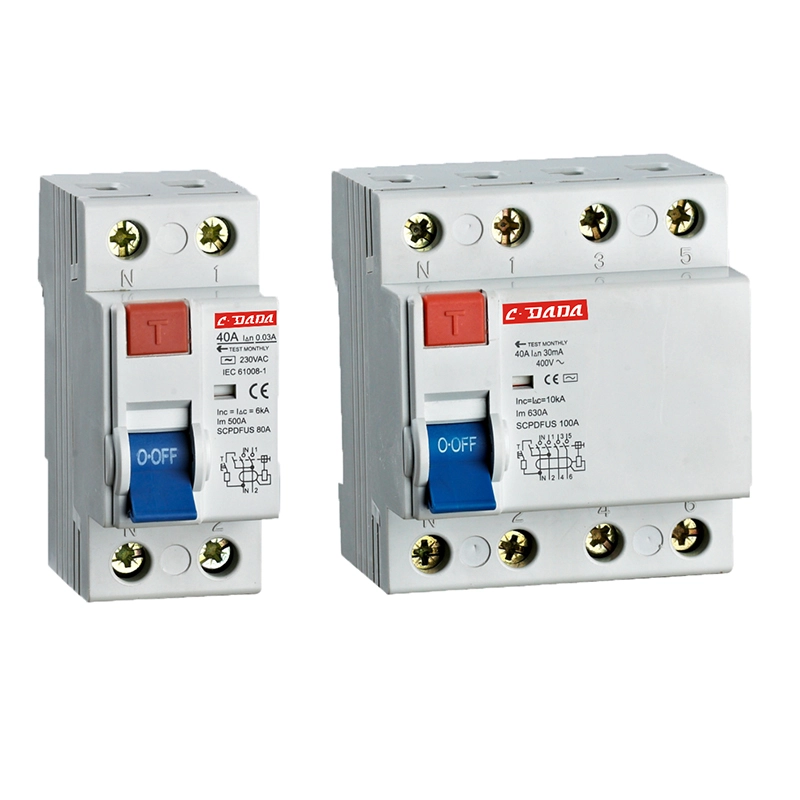

Tillgänglig i 2P (1+N) och 4P (3+N) konfigurationer med märkströmmar från 16A till 100A och känsligheter på 10mA, 30mA eller 100mA, ger den felsäkert jordfelsskydd i förorenade miljöer med hög luftfuktighet eller instabila nätmiljöer.

Med en 6kA villkorad kortslutningsklassning, flamskyddat importerat hölje och kontaktpositionsindikator, är CDADA elektromagnetiska RCCB pålitlig i industrianläggningar, lantlig infrastruktur och exportpaneler där absolut mekanisk tillförlitlighet är viktigast.

Nyckelspecifikationer

Typ: Elektromagnetisk RCCB (ingen elektronik, ingen hjälpström krävs)

Standard: IEC 61008-1

Poler: 2P (1+N) eller 4P (3+N)

Märkström (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Märkspänning:

2P: 240V AC

4P: 240/415V AC

Känslighet (I△n): 10mA, 30mA, 100mA

Strömfri ström: 0,5 × I△n

Triptid vid I△n: ≤ 0,1 sekund

Tillverknings- och brytkapacitet (I₄m):

500A (in ≤ 40A)

630A (I ≥ 63A)

Villkorlig kortslutningsström (inkl.): 6kA

Impulsmotståndsspänning (Uimp): 6000V

Kapslingsgrad: IP20

Montering: 35 mm DIN-skena, 45 mm bredd

Anslutningar: Pin typ, stöder kablar upp till 35 mm²

Hus: Flamskyddad, värmebeständig, slagsäker importerad plast

Drifttemperatur: Lämplig för förorenade/tuffa miljöer

Visuell indikator: Kontaktortillståndsindikator (visar PÅ/AV-läge)

Utlösningsmekanism: Ren elektromagnetisk utlösning – fungerar även utan spänning på nätet

Varför välja CDADA Electromagnetic RCCB?

★ Noll beroende av matningsspänning

Till skillnad från elektroniska jordfelsbrytare kräver den elektromagnetiska jordfelsbrytaren ingen hjälpström – löser ut på ett tillförlitligt sätt även om nollan bryts, spänningen kollapsar eller under strömavbrott.

★ Oöverträffad tillförlitlighet i svåra förhållanden

Speciell terminaldesign och högkvalitativa material säkerställer stabil prestanda i dammiga, fuktiga eller korrosiva miljöer – perfekt för gårdar, tunnlar och utomhusskåp.

★ Inherent Fail-Safe Design

Inga halvledare = inget åldrande, inga mjukvarufel, ingen EMI-känslighet. Bara mekanisk-magnetisk fysik – bevisad i årtionden.

★ Global Standard Compliance

Fullt kompatibel med IEC 61008-1, lämplig för internationella projekt som kräver robust, underhållsfritt skydd.

★ Tydlig operativ feedback

Inbyggd kontaktpositionsindikator ger omedelbar visuell bekräftelse – avgörande för säkerhetsrevisioner och underhåll.

★ Samtidigt som vi respekterar kundens konfidentialitet, betjänar vi många distributörer och OEM-partners över hela världen som levererar till stora projekt och lokala marknader.

★ Våra sälj- och ingenjörsteam strävar efter att svara på alla tekniska förfrågningar inom 24 arbetstimmar.

Typiska applikationer

Elektrifiering på landsbygden: Områden med instabila eller svaga nät

Industrianläggningar: Miljöer med hög EMI (svetsare, motorer)

Tunnlar och gruvor: Fuktiga, förorenade förhållanden

Backup-system: Där neutral integritet inte kan garanteras

Exportpaneler: För marknader som kräver ren elektromagnetisk tillförlitlighet (t.ex. delar av Afrika, Mellanöstern, Sydostasien)

Vanliga frågor (FAQ)

F1: Vad är skillnaden mellan typ A och typ AC jordfelsbrytare? A1:

● Typ AC: Detekterar endast smidigt sinusformigt AC-läckage (t.ex. från värmarfel).

● Typ A: Upptäcker AC + pulserande DC-läckage (t.ex. från telefonladdare, LED-drivrutiner, tvättmaskiner). → Typ A krävs i moderna installationer med elektroniska laster. CDADA erbjuder båda typerna – bekräfta dina applikationsbehov.

F2: Vad är skillnaden mellan elektroniska och elektromagnetiska RCCB?

Särdrag	Elektronisk RCCB	Elektromagnetisk RCCB
Ström krävs	Ja (behöver nätspänning)	Nej – fungerar på 0V
Neutralt beroende	Misslyckas om neutral bryter	Fungerar fortfarande utan neutral
EMI-känslighet	Kan utlösa fel nära motorer/VFD:er	Immun mot EMI
Kosta	Lägre	Något högre
Användningsfall	Stabila stadsnät	Hårda, lantliga eller kritiska system

F3: Stöder denna elektromagnetiska RCCB 30mA personligt skydd?

S3: Ja – den finns i 10mA, 30mA och 100mA. 30mA-versionen uppfyller IEC-kraven för livräddande stötskydd.

F4: Kan den användas i TT-jordsystem?

A4: Absolut. Faktum är att elektromagnetiska RCCB:er är att föredra i TT-system eftersom de inte förlitar sig på en stabil neutral referens - som kan vara frånvarande eller högimpedans i TT-uppställningar.

F5: Varför välja CDADA för elektromagnetisk restströmbrytare?

A5: CDADA levererar:

● Äkta IEC 61008-1-kompatibel elektromagnetisk design

● Ingen dold elektronik – ren magnetisk drift

● Högklassigt flamskyddshölje för säkerhet

● Bevisad tillförlitlighet i förorenade miljöer

● OEM-stöd: bulkprissättning, certifieringsdokument, snabb provtagning
